그룹핑

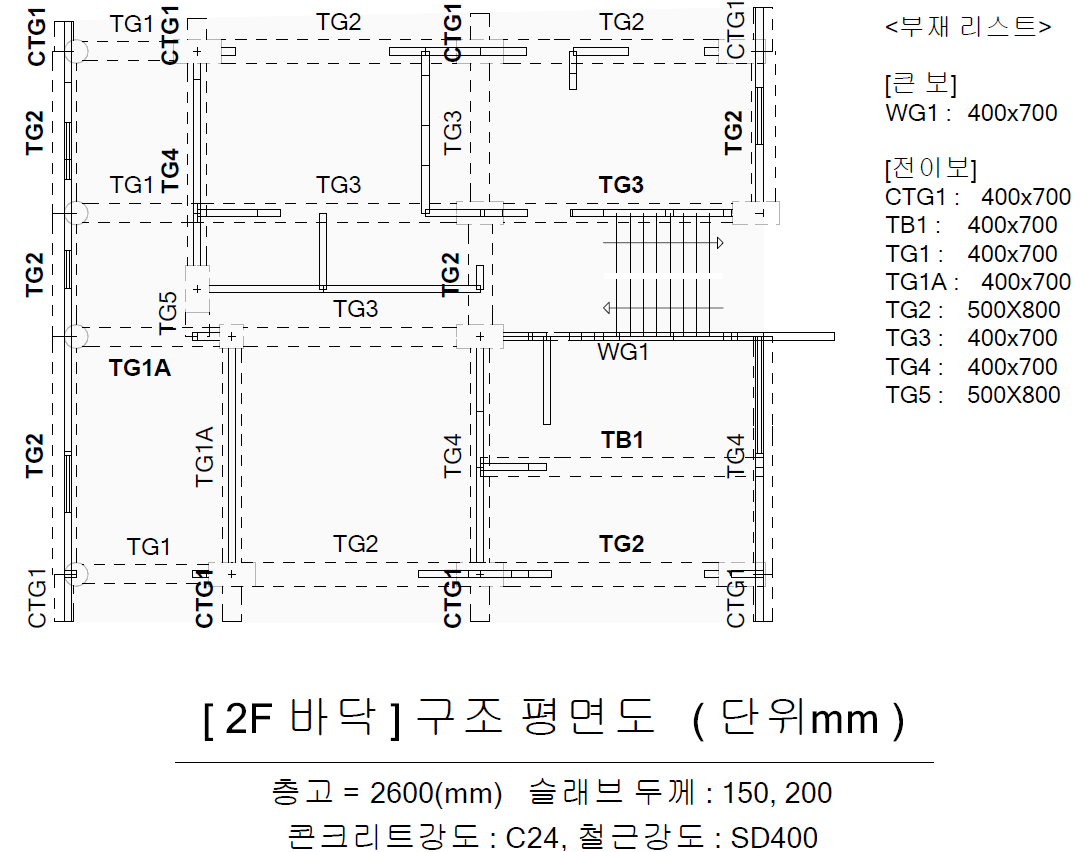

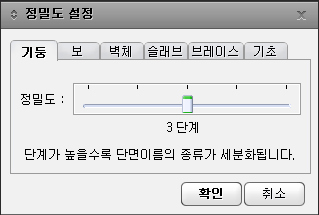

모델링 후 ‘정밀도 지정’ 의 단계별 정밀도에 따라 부재들을 그룹핑 합니다. 정밀도의 단계가 높을수록 그룹의 종류가 세분화되며, 이는 부재크기/위치/길이/응력/철근량 등의 기준에 의해 나뉘어집니다.

1단계	부재 크기 고려	부재력에 상관없이 동일 단면일 경우 같은 그룹으로 생성
2단계	부재 크기 고려	1~3단계의 중간 규모로 그룹 생성
3단계	부재 크기 + 위치 + 길이 고려	현재 표준으로 사용되는 그룹핑 방법으로 사이즈와 위치, 길이를 적절히 고려하여 그룹 생성
4단계		3~5단계의 중간 규모로 그룹 생성
5단계		부재력에 조금이라도 차이가 있으면 세밀하게 여러 개의 그룹 생성

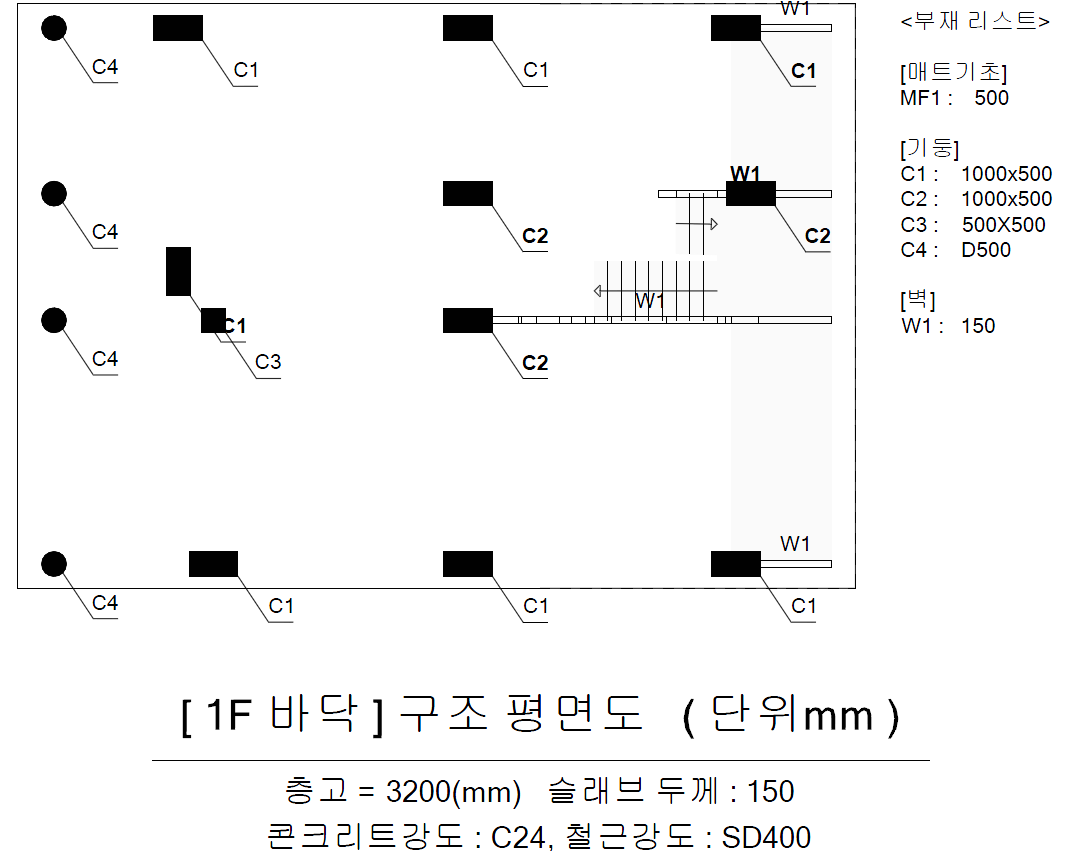

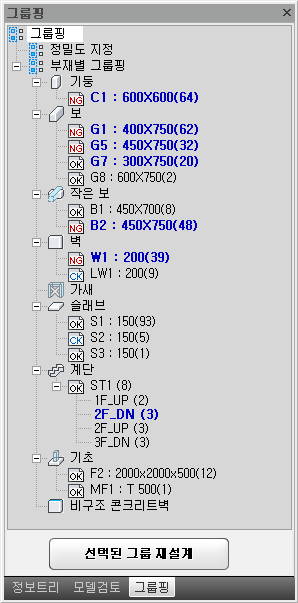

설계결과 표기

강도비에 따른 NG, OK, CK 정보를 그룹명 앞에 표기

그룹핑 편집

부재명에서 마우스 우측 버튼 클릭으로 그룹명 삭제 또는 생성

그룹명에서 마우스 우측 버튼 클릭으로 강도비(안전률) 수준을 임의로 설정하여 효율적인 결과 확인 가능

그룹핑 분류

전처리 그룹핑 : 해석전에 사용자가 그룹핑을 지정하지 않은 경우 부재에 그룹명은 지정되지 않습니다.

후처리 그룹핑 : 부재의 단면 크기, 길이, 경간 등의 기본적인 정보 뿐만 아니라 해석 후 부재가 받는 응력을 고려하여 경제적인 설계를 위한 그룹핑이 됩니다.

분류기준	종류	설명
전처리 그룹핑	자동 생성	그룹핑 기능에서 '자동생성(G)'을 이용하여 그룹핑 할 수 있습니다. 부재의 단면 크기, 길이, 경간 등의 기본적인 정보를 통해 자동으로 그룹핑 됩니다. 단, 사용자가 지정한 그룹명은 변경되지 않습니다.
전처리 그룹핑	사용자 지정	해석전 사용자가 원하는 그룹핑을 할 수 있습니다. 단, 슬래브는 해석전 그룹핑을 할 수 없습니다.
후처리 그룹핑	자동 생성	해석/설계를 수행하면 자동으로 모든 부재에 그룹핑이 이루어집니다. 단, 전처리에서 그룹핑을 한 경우 그룹핑 정보는 유지 됩니다.
후처리 그룹핑	사용자 지정	해석/설계 후 생성된 그룹핑은 사용자가 원하는대로 수정하거나 변경, 삭제 할 수 있습니다. 사용자가 수정한 그룹핑은 재해석시에도 자동변경되지 않습니다. 사용자가 수정한 그룹핑은 다른 작업 전에 반드시 그룹 재설계를 수행해야 합니다.

자동 그룹핑 : 검은색, 사용자 그룹핑 : 파란색

그룹핑 원리 및 순서

프로그램에서 자동 그룹핑시 부재별로 동일한 단면 사이즈를 우선적으로 같은 그룹으로 묶어 줍니다.

부재의 위치에 따라 동일조건 (ex: 외곽기둥, 내부기둥)에 위치하는 부재별로 그룹으로 묶어 줍니다.

동일한 부재 길이를 갖는 부재를 그룹으로 묶어줍니다.
