좌표계

midas eGen에서는 두가지 좌표를 사용합니다.

▒ GCS 좌표계

 (Global

 Coordinate

 System)

작업공간의 좌표를 나타냅니다. GCS는 전체좌표계라고 부르며 작업공간 전체에 적용되는 좌표입니다. 이는 고정좌표계로서 사용자가 수정할 수는 없습니다.

작업공간을 육면체 공간과 유사합니다.

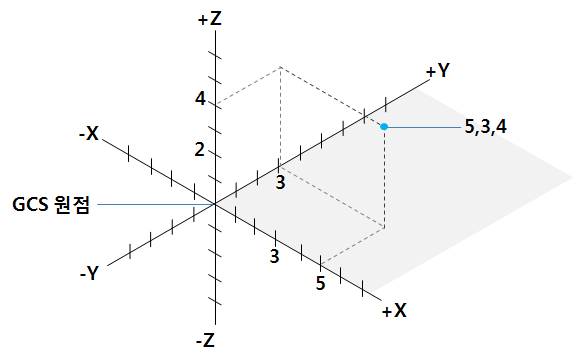

전체 좌표계는 세 개의 좌표값(X, Y, Z)을 사용하여 위치를 지정합니다

(X, Y, Z) = (5,3,4) 인 위치

GCS 좌표계는 다음과 같은 작업에 사용됩니다.

• 절대좌표 또는 상대 좌표 입력

• 회전각 입력

• 직교 모드. 객체스냅 추적

• 그리드 스냅 화면 표현시 수평과 수직 기준

• 거리 측정 값

• 절점 좌표 값

• 시점 방향 기준

• 해석결과 값

<GCS 좌표계에 다른 하중 방향>

죄표계 단위

좌표값 입력시 길이단위는 mm 이며 각도단위 ° (도, 각도법)입니다.

좌표축

작업장의 왼쪽하단에 GCS 좌표축이 표현됩니다.

좌표 입력방법

절대좌표

절대좌표는 GCS상의 절대좌표(X,Y,Z) 값입니다.

절대좌표를 입력하려면 X, Y, Z 값을 콤마(,)로 구분하여 순서대로 입력합니다.

만약 X, Y, Z를 모두 입력하지 않고 좌표 값을 “10”이라고 하나만 입력하면 첫 번째 좌표 값인 X로 인식하고

나머지 Y, Z 값은 “0”으로 인식합니다.

입력 예)

• 작업중인 보기창에서 한 점을 클릭한 경우

      클릭한 점이 기준점으로 지정됩니다.

• 10,10,10을 입력한 경우

    (X,Y,Z) = (10,10,10) 인 위치가 기준점으로 지정됩니다.

• 10만을 입력한 경우

    (X,Y,Z) = (10,0,0) 인 위치가 기준점으로 지정됩니다.

상대좌표

상대좌표는 마지막으로 입력한 점을 기준으로 하는 좌표값입니다.

상대좌표를 입력하려면 죄표값 앞에 @기호를 머리글로 사용합니다.

예를 들어 이전 점에서 양의 X 방향으로 10 만큼 떨어진 점을 입력하려면 @10,0,0을 입력합니다.

좌표를 입력하는 명령 사용시 (dx,dy,dz) 가 있는 경우 머리글이 필요하지 않습니다.

거리, 방향(극좌표)

극좌표는 거리와 각도를 이용하는 좌표값입니다.

극좌표를 입력하려면 거리와 각도를 꺽쇠(<) 로 구분하여 순서대로 입력합니다.

극좌표는 X-Y 평면상으로만 사용이 가능합니다.

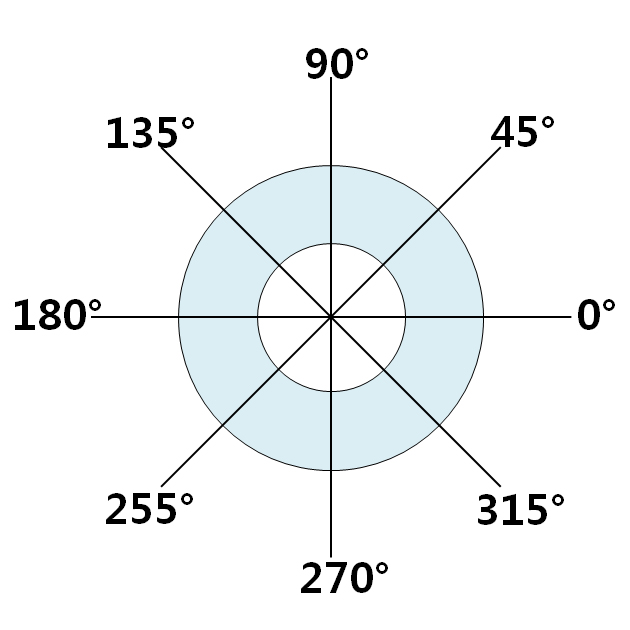

각도는 반시계 방향으로 증가합니다. 시계방향으로의 각도를 입력하려면 음수값을 이용합니다.

거리 값은 기준점으로부터의 상대거리 값이며 방향은 GCS 좌표계의 X방향이며 X 축(GCS 좌표계)을 기준으로

< 와 함께 입력한 각도만큼 반시계 방향으로 이동합니다.

절대 극좌표는 X축과 Y축의 교차점인 GCS 원점(0,0)을 기준으로 측정됩니다.

점의 정밀한 거리 및 각도 좌표를 알고 있는 경우에 절대 극좌표를 사용합니다.

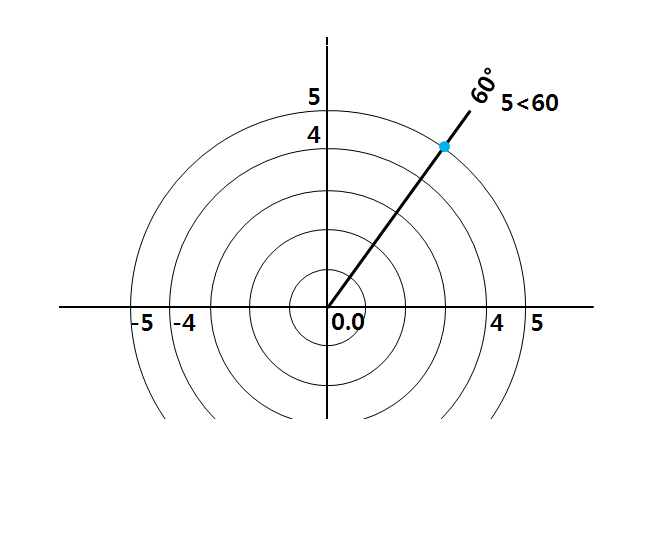

5<60인 경우

상대 극좌표는 마지막으로 입력된 점을 기준으로 합니다. 이전 점과 관련하여 점의 위치를 아는 경우 상대 좌표를 사용합니다.

상대 극좌표를 지정하려면 해당 좌표값 앞에 @ 기호를 머리글로 사용합니다.

예를 들어 이전 입력 점에서 3만큼  X축을 기준으로 반시계 방향 60도 각도에 위차하는 점을 입력하려면 @3<60을 입력합니다.

▒ 부재 좌표축

 (Member Axis)

Midas eGen 에서는 모든 부재요소는 고유의 좌표축을 가지게 됩니다.

부재 좌표축은 부재의 응력을 계산할 때 사용됩니다.
