출력 페이지 설정 관리자    PAGE SETUP

Model, Layout 공간의 출력배치, 출력장치, 용지크기 등을 설정합니다.

▒ 실행방법

실행경로

메인 메뉴에서 [파일]  > [출력 페이지 설정 관리자]

Icon :

명령어

PAGE SETUP

단축키

항목이 없습니다.

▒ 관련기능

▒ 명령행

▒ 상세설명

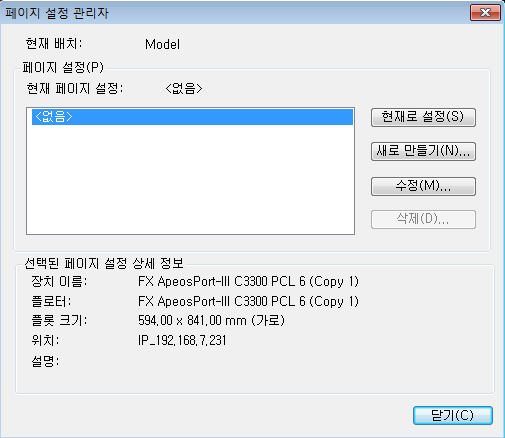

페이지 설정 관리자 대화상자가 표시됩니다.

페이지 설정은 최종 출력의 모양과 형식을 좌우하는 플롯 장치 및 기타 설정의 모음입니다.

이 설정은 도면 파일에 저장되며, 수정하여 다른 배치에 적용할 수 있습니다.

현재 배치

페이지 설정을 적용할 현재 배치를 나타냅니다.

페이지 설정 관리자가 작업중인 배치에서 열린 경우 현재 작업중인 배치의 이름으로 표시됩니다.

페이지 설정

현재 페이지의 설정을 표시하는 동시에, 다른 페이지 설정을 현재로 설정할 수 있으며, 새로운 페이지의 설정을 작성합니다.

또한 기존 페이지 설정을 수정 및 삭제합니다.

현재 페이지 설정

현재 배치에 적용되는 페이지 설정을 표시합니다.

페이지 설정 리스트

현재 배치에 적용 가능한 페이지 설정 리스트를 나열합니다

페이지 설정 관리자가 배치에서 열린 경우 현재 페이지 설정이 기본적으로 선택됩니다.

리스트는 도면에서 사용할 수 있는 명명된 페이지 설정과 배치를 포함합니다.

이 리스트에서 페이지 설정을 더블 클릭하여 페이지 설정을 현재 배치의 현재 페이지 설정으로 지정할 수 있습니다.

현재로 설정

페이지 설정 리스트에서 선택한 페이지 설정을 현재 배치의 현재 페이지 설정으로 지정합니다.

새로 만들기

새 플롯  설정 이름을 입력하고, 시작점으로 사용할 페이지 설정을 지정할 수 있는 새페이지 설정 대화상자를 표시합니다.

수정

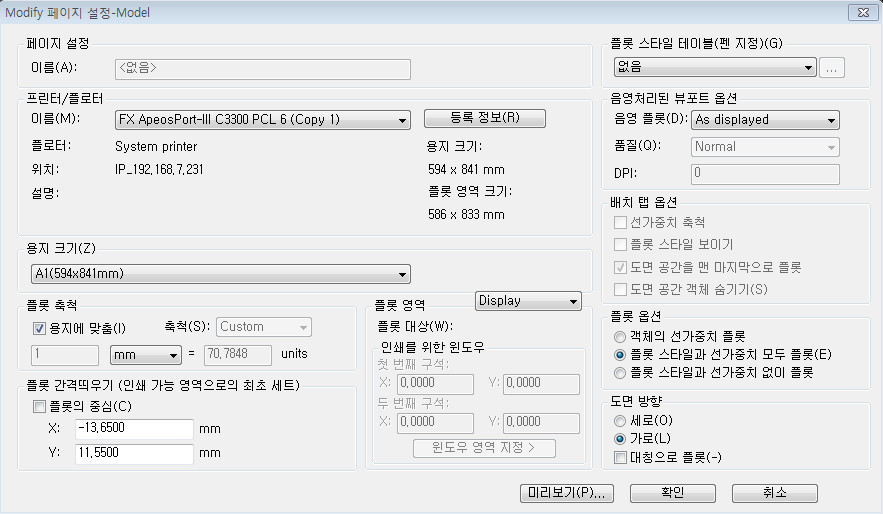

선택한 페이지에 대한 설정을 편집할 수 있는 페이지 설정 대화상자를 표시합니다.

삭제

선택한 페이지 설정을 페이지 설정 리스트에서 삭제합니다.

선택한 페이지 설정 상세정보

선택한 페이지 설정에 대한 상세 정보를 표시합니다.

장치 이름

현재 선택한 페이지 설정에서 지정된 플롯 장치의 이름을 표시합니다.

플로터

현재 선택한 페이지 설정에서 지정된 플롯 장치의 유형을 표시합니다.

플롯 크기

현재 선택한 페이지 설정에서 지정된 플롯 크기 및 방향을 표시합니다.

위치

현재 선택한 페이지 설정에서 지정된 출력 장치의 IP 위치를 표시합니다.

설명

현재 선택한 페이지 설정에서 지정된 출력 장치에 대한 설명문을 표시합니다.
