플롯     PLOT

지정한 범위의 객체를 플로터, 프린터 또는 파일로 출력합니다.

▒ 실행방법

실행경로

메인 메뉴에서 [파일]  > [플롯]

Icon :

명령어

PLOT

단축키

Crtl + P

▒ 관련기능

▒ 명령행

▒ 상세설명

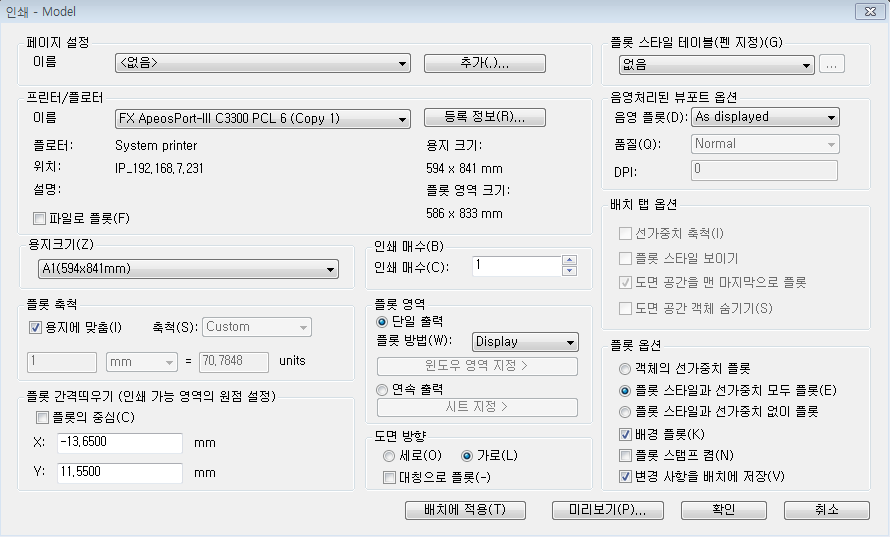

플롯 대화상자가 표시됩니다.

플롯 대화상자에서 출력페이지, 출력기기, 용지크기, 축척등을 설정하여 출력상태를 조정합니다.

페이지 설정

도면에서 명명되어 저장된 페이지 설정 리스트를 표시합니다.

저장된 페이지 설정을 기본으로 하거나, 추가를 클릭하여 새로 명명된 페이지 설정을 작성할 수 있습니다.

이름

현재 페이지 설정의 이름을 표시합니다.

추가

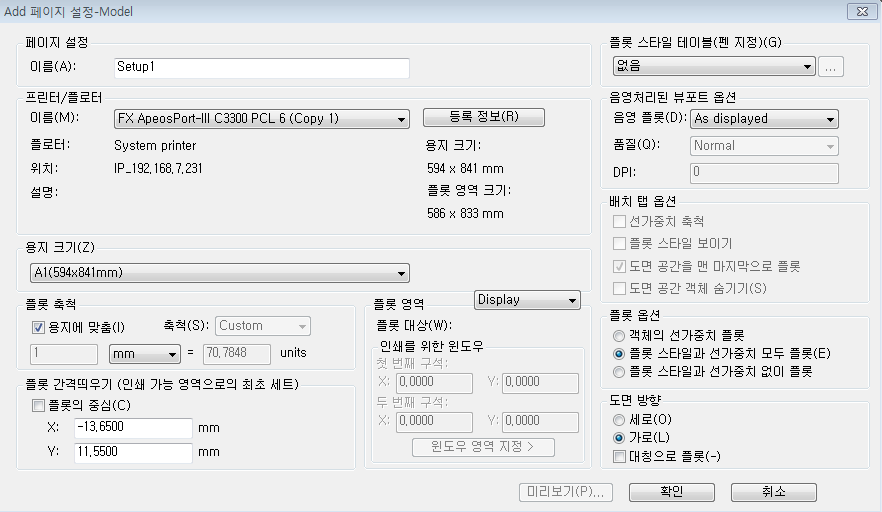

현재 현재 ㅇㅇㅇㅇㅇㅇㅇㅇㅇㅇㅇㅇㅇ현재 플롯 대화상자의 설정을 새로운 페이지 설정으로 저장할 수 있는  새 페이지 설정 대화상자 를 표시합니다. 페이지 설정 관리자를 통해 이 페이지 설정을 수정할 수 있습니다.

프린터/플로터

플롯할 때 사용하도록 구성된 프린터 또는 플로터를 지정합니다.

선택한 플로터는 플로터의 기본 용지 크기 또는 사용자 용지 크기를 선택할 수 있습니다.

배치의 선택된 용지 크기를 지원하지 않는 경우 경고가 표시됩니다.

이름

현재 배치를 플롯하기 위해 선택할 수 있는 해당 시스템 프린터를 나열합니다.

플로터

현재 선택한 페이지 설정에서 지정된 플롯 장치를 표시합니다.

위치

현재 선택한 페이지 설정에서 지정된 출력 장치의 IP 위치를 표시합니다.

설명

현재 선택한 페이지 설정에서 지정된 출력 장치에 대한 설명문을 표시합니다.

파일에 플롯

현재 등록 된 플로터 또는 프린터로 플롯하지 않고 파일로 출력을 플롯합니다.

용지 크기

플롯 스선택한 프린터 및 플로터 장치에 사용할 수 있는  용지 크기를 표시합니다. 플로터를 선택하지 않으면 전체 표준 용지 크기 리스트가 표시되어 선택할 수 있습니다.

선택한 프린터 및 플로터가 지정한 용지 크기를 지원하지 않는 경우, 경고가 표시되고 플로터의 기본 용지 크기 또는 사용자 용지 크기를 선택할 수 있습니다.

선택한 플로팅 장치 및 용지 크기로 결정되는 페이지의 실제 인쇄 가능 영역은 파선으로 배치에 표시됩니다.

BMP 또는 TIFF 파일과 같이 래스터 이미지를 플롯할 때는 플롯의 크기가 인치나 밀리미터가 아닌 픽셀로 지정됩니다.

인쇄 매수

플롯할 사본 수를 지정합니다. 파일에 플롯할 때 이 옵션을 사용할 수 없습니다.

플롯 축척

플롯 축척에 대해서  설정합니다. 배치를 플롯할 때 기본 축척 설정은 1:1입니다

모형 탭을 플롯할 때 기본 설정은 용지에 맞춤입니다.

용지에 맞춤

플롯을 선택한 용지 크기에 맞게 축척 합니다.

축척

플롯의 축척을 정의합니다. 사용자에서 사용자 정의 축척을 정의 할 수 있으며, 인치 또는 밀리미터 값을 입력하여 사용자 축척을 정의 할 수 있습니다.

인치 =/mm =/픽셀 =

지정된 단위 수와 동일한 인치, 밀리미터 또는 픽셀 수를 설정합니다.

인치/mm/픽셀

플롯 대화상자에서 단위 표시를 인치 또는 밀리미터로 설정합니다.

단위

지정된 인치, 밀리미터 또는 픽셀 수와 동일한 단위 수를 설정합니다.

플롯의 간격 띄우기

플롯 간격띄우기 기준 지정 옵션(옵션 대화상자, 플롯 및 게시 탭)에서 설정한 옵션에 따라, 플롯 영역의 간격띄우기를 지정합니다.

도면 시트의 인쇄 가능 영역은 선택한 출력 장치에 의해 정의되고 배치에서 파선으로 표현됩니다.

다른 출력 장치로 변경할 때 인쇄 가능 영역이 바뀔 수 있습니다.

X 및 Y 간격띄우기 상자에 양수 또는 음수 값을 입력하여 도면에 있는 형상을 간격띄우기할 수 있습니다.

플로터 단위 값은 용지에서 인치 또는 밀리미터입니다.

플롯의 중심

플롯을 용지 중앙에  배치하기 위한 X 및 Y 간격띄우기 값을 자동으로 계산합니다. 플롯 영역이 배치로 설정되어 있을 때는 이  옵션을 사용할 수 없습니다.

X

플롯 간격띄우기 정의 옵션의 설정에 대해 플롯 원점을 X 방향으로 지정합니다.

Y

플롯 간격띄우기 정의 옵션의 설정에 대해 플롯 원점을 Y 방향으로  지정합니다.

플롯 영역

도면에서 플롯할 부분을 지정합니다. 플롯 대상에서 플롯될 도면의 영역을 선택할 수 있습니다.

단일출력

플롯 방법

Display

배치의 현재 도면 공간 뷰 또는 선택된 모형 탭의 현재 뷰포트에 있는 뷰를 플롯합니다.

Extents

동결된 도면층의 객체를 제외하고 현재 뷰포트의 도면 중 객체를 포함하고 있는 현재 공간 부분을 플롯합니다. 현재

공간에  있는 모든 형상이 플롯 되며,  플롯 전에 범위를 다시 계산하기 위해 도면을 재생성할 수 있습니다.

Limits

지정된 용지 크기의 인쇄 가능 영역 내에 모든 객체를 배치를 플롯할 때, 배치의 0,0에서 계산된 원점을 사용하여

플롯합니다. 모형 탭에서 플롯할 때에는 그리드 한계로 정의되는 전체 도면 영역을 플롯합니다.

Window

사용자가 지정하는 모든 도면 부분을 플롯합니다. 윈도우를 선택하면 윈도우 버튼을 사용할 수 있게 됩니다. 윈도우 영역

지정 버튼을 클릭하면 대화상자가 닫히며, 마우스로 플롯할 영역을 지정하여 설정하거나 좌표값을 입력합니다.

연속출력

시트지정

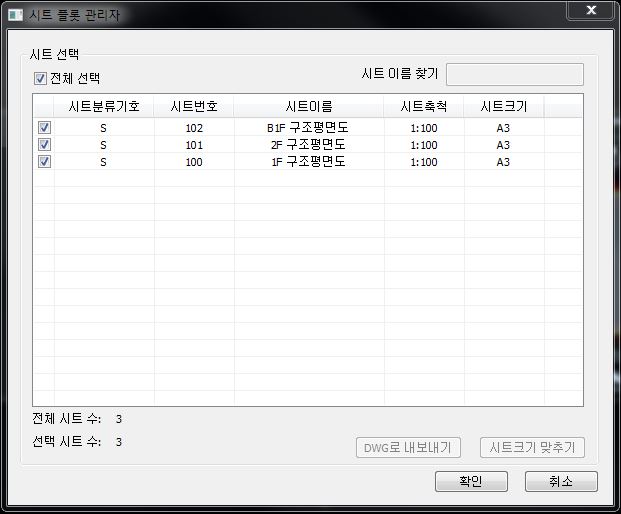

시트지정  버튼을 클릭하면 대화상자가 표시됩니다.

이 대화 상자에서  각 시트별로 도면을 연속출력 합니다.

플롯 스타일 테이블

플롯 스타일 테이블을 설정,편집하거나 새 플롯 스타일 테이블을 작성합니다.

음영처리된 뷰포트 옵션

음영처리된 뷰포트와 렌더링된 뷰포트가 플롯되는 방법을 지정하고 해상도 수준 및 dpi를 결정합니다.

음영플롯

뷰가 플롯되는 방법을 지정합니다. 배치 탭의 뷰포트에 대해 이 설정을 지정하려면 해당 뷰포트를 선택한 다음 도구 메뉴에서 특성을 클릭합니다.

품질

음영처리 뷰포트와 렌더 뷰포트가 플롯될 해상도를 지정합니다.

DPI

음영처리 및 렌더링된 뷰의 dpi를 현재 플롯 장치의 최대 해상도까지 지정합니다. 이 옵션은 품질 상자에서 사용자를 선택한 경우에 사용할 수 있습니다.

배치탭 옵션

선가중치, 플롯 스타일, 음영처리 플롯 및 객체가 플롯되는 순서에 대한 옵션을 지정합니다.

선가중치 축척

플롯 축척에 비례하여 선가중치를 축척합니다. 일반적으로 선가중치는 플롯된 객체의 선 폭을 지정하며 플롯 축척과 관계 없이 선 폭 크기에 따라 플롯됩니다.

플롯 스타일 보이기

객체 및 도면층에 적용된 플롯 스타일의 플롯 여부를 지정합니다.

도면 공간을 맨 마지막으로 플롯

모형 공간 형상을 먼저 플롯합니다. 일반적으로 도면 공간 형상이 모형 공간 형상보다 먼저 플롯됩니다.

도면 공간 객체 숨기기

HIDE 작업이 도면 공간 뷰포트의 객체에 적용될지 여부를 지정합니다. 이 옵션은 배치 탭에서만 사용할 수 있습니다. 이 설정값의 효과는 플롯 미리보기에 반영되지만 배치에는 반영되지 않습니다.

플롯 옵션

선가중치, 플롯 스타일, 음영처리 플롯 및 객체가 플롯되는 순서에 대한 옵션을 지정합니다.

객체의 선 가중치 플롯

객체와 도면층에 지정된 선가중치가 플롯될지 여부를 지정합니다. 플롯 스타일로 플롯이 선택된 경우에는 이 옵션을 사용할 수 없습니다.

플롯 스타일과 선가중치 모두 플롯

객체 및 도면층에 적용된 플롯 스타일의 플롯 여부를 지정합니다. 객체의 선가중치를 플롯도 자동으로 선택됩니다

플롯 스타일과 선가중치 없이 플롯

선 가중치 없이 객체 및 도면층에 적용된 플롯 스타일의 플롯 여부만을 지정합니다.

배경 플롯

플롯이 배경에서 처리되도록 지정합니다.

플롯 스탬프 켬

플롯 스탬프를 켭니다. 각 도면의 지정된 구석에 플롯 스탬프를 배치하고 파일에 로그를 기록합니다.

플롯 스탬프 설정이 플롯 스탬프 대화상자에 지정되어 있습니다.

여기서 도면 이름, 날짜 및 시간, 플롯 축척 등과 같이 플롯 스탬프에 적용할 정보를 지정할 수 있습니다. 플롯 스탬프 대화상자를 열려면 플롯 스탬프 켜기 옵션을 선택한 다음 옵션의 오른쪽에 표시되는 플롯 스탬프 설정 버튼을 클릭합니다.

변경 사항을 배치에 저장

플롯 대화상자에서 변경한 사항을 배치에 저장합니다.

도면 방향

플로터에 대해 용지의 도면 방향을 가로 방향 및 세로 방향으로 지정합니다. 용지 아이콘은 선택된 용지의 매체 방향을 나타내며, 문자 아이콘은 페이지에서 도면의 방향을 나타냅니다.

세로

용지의 폭이 짧은 쪽이 페이지 위가 되도록 도면의 방향을 맞추고 플롯합니다.

가로

용지의 폭이 긴 쪽이 페이지 위가 되도록 도면의 방향을 맞추고 플롯합니다.

대칭으로 플롯

도면의 위 아래를 대칭으로 플롯합니다.
