치수 DRAWING

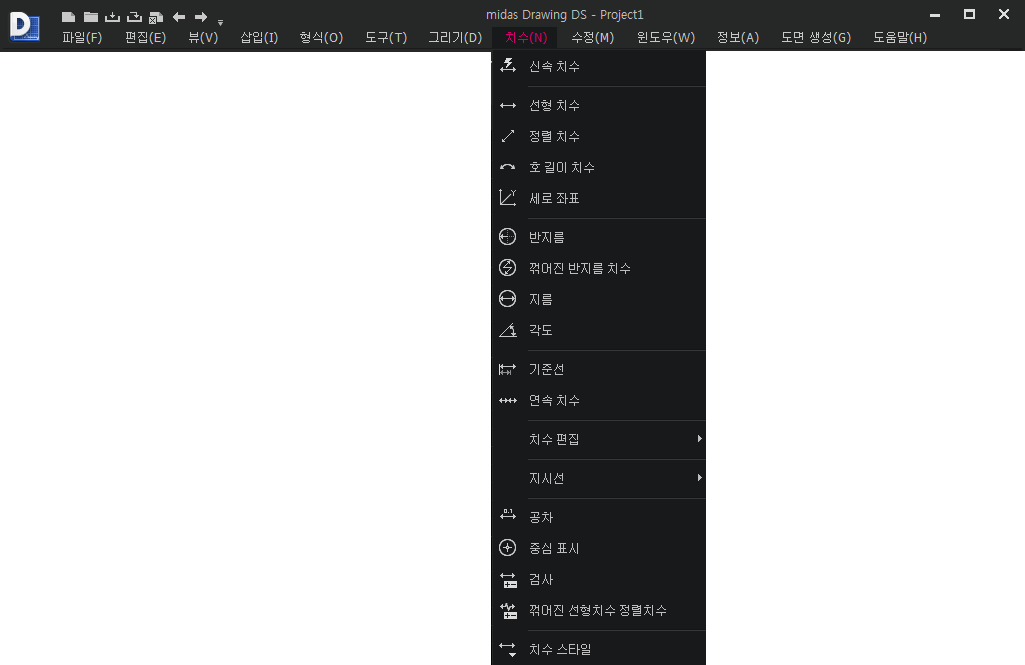

치수 DIMENSION TAB

신속 치수	선택한 객체에 대한 일련의 치수를 신속하게 기입합니다.
선형 치수	선형 치수(회전된 치수)를 기입합니다.
정렬 치수	정렬 치수를 기입합니다.
호 길이 치수	호 길이 치수를 기입합니다.
세로 좌표	세로좌표 치수를 기업합니다.
반지름	원 및 호의 반지름 치수를 기입합니다.
꺾어진 반지름 치수	원과 호의 꺾기 치수를 기입합니다.
지름	원 또는 호의 지름 치수를 기입합니다.
각도	각도 치수를 기입합니다.
기준선	선택된 치수 또는 이전 치수의 기준선으로부터 선형, 각도 또는 세로좌표 치수를 계속합니다.
연속 치수	이전에 작성한 치수의 치수보조선에서 시작되는 치수를 작성합니다.
치수편집 > 치수선 간격 재설정	선형 치수 또는 각도 치수 사이의 간격두기를 조정합니다.
치수편집 > 치수 분할	하나의 치수를 둘 이상으로 분할하거나 하나의 치수로부터 새로운 분할치수를 생성한다.
치수편집 > 치수 병합	둘 이상의 치수를 하나로 통합 하거나 새로운 합계치수를 생성한다.
치수편집 > 치수 기울이기	치수 문자 및 치수보조선을 기울입니다.
치수편집 > 치수문자 정렬	치수 문자의 위치를 이동하거나 각도를 변경합니다.
치수편집 > 치수 재연관	선택한 치수를 객체 또는 객체의 점에 연관시킵니다.
치수편집 > 치수 재지정	선택한 치수에 사용된 시스템 변수의 재지정을 조정합니다.
지시선 > 단일 지시선	단일 지시선 객체를 작성합니다.
공차	형상 공차에 포함된 기하학적 공차를 작성합니다.
중심 표시	원 및 호의 중심선 또는 중심 표식을 작성합니다.
검사	선택한 치수에 대한 검사 정보를 추가 또는 제거합니다.
꺾어진 선형치수 정렬치수	선형 또는 정렬된 치수에 꺾어진 선을 추가하거나 제거합니다.
치수 스타일	치수 스타일을 작성하고 수정합니다.
