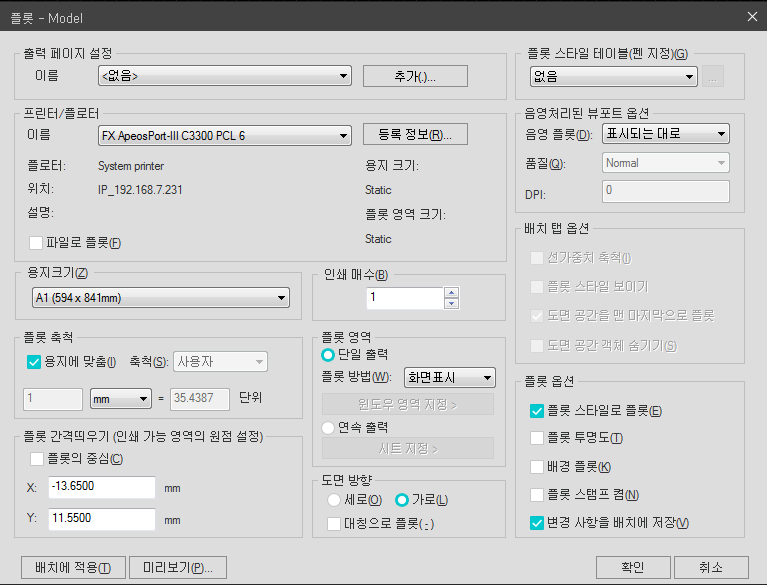

출력 페이지 설정

페이지 설정 리스트를 표시하며 적용할 페이지 설정을 선택합니다. 추가를 클릭하여 새로운 페이지 설정을 작성할 수 있습니다.



       이름

       현재 페이지 설정의 이름을 표시합니다.



       추가

현재 ㅇㅇㅇㅇㅇㅇㅇㅇㅇㅇㅇㅇ







       플롯 대화상자의 현재 설정을 페이지 설정에 저장할 수 있는 페이지 설정 추가 대화상자를 표시합니다. 페이지 설정 관리자를

       통해 이 페이지 설정을  수정할 수 있습니다.





프린터 / 플로터

플롯할 때 사용하도록 구성된 프린터 또는 플로터를 지정합니다. 선택한 프린터, 플로터의 이름, 위치 등이 표시되고 등록정보를 확인할 수 있습니다.



       이름

       사용가능한 프린터, 플로터 장치가 표시되며 적용할 출력장치를 선택할 수 있습니다.

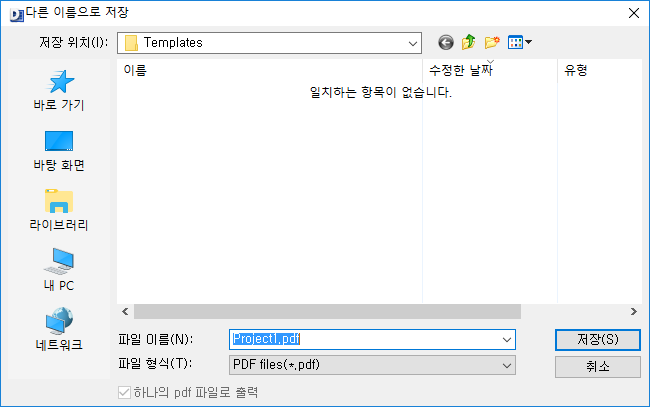

      midas File Printer 를 선택하면 PDF로 출력할 수 있습니다. PDF파일로 출력하는 경우 시트 명으로 북마크가 자동 설정됩니다.





       플로터

       현재 선택한 페이지 설정에서 플롯 장치를 표시합니다.



       위치

       현재 선택한 페이지 설정에서 출력 장치의 IP 위치를 표시합니다.



       설명

       현재 선택한 페이지 설정에서 출력 장치에 대한 설명글을 표시합니다.



       □ 파일로 플롯 (F)

       플로터 또는 프린터로 플롯하지 않고 파일에 출력을 플롯합니다. 플롯 파일의 기본 위치는 파일에 플롯 작업의 기본 위치에

       있는 옵션 대화상자, 플롯 및 게시 탭에서 지정됩니다.



       등록정보 (R)

       선택한 출력장치가 등록된 정보를 볼 수 있습니다.





용지크기 (Z)

선택한 출력장치에 사용할 수 있는 표준 용지 크기를 표시합니다. 플로터를 선택하지 않으면 전체 표준 용지 크기 리스트가 표시되어 선택할 수 있습니다.
선택한 플로터가 배치의 선택된 용지 크기를 지원하지 않는 경우 경고가 표시되고 플로터의 기본 용지 크기 또는 사용자 용지 크기를 선택할 수 있습니다.





인쇄 매수 (B)

플롯할 사본 수를 지정합니다. 파일에 플롯할 때는 이 옵션을 사용할 수 없습니다.





플롯 축척

플롯 축척을 설정합니다. 초기 설정은 용지에 맞춤입니다.



        □ 용지에 맞춤

        체크박스에 체크하면 현재 등록된 프린터 또는 플로터로 출력하지 않고 파일로 출력합니다.



       축척 (S)

       플롯의 축척을 정합니다. 용지에 맞춤에 체크하면 축척이 자동으로 계산되므로 이 기능을 사용할 수 없습니다.



       축척 리스트

       기본으로 지정된 축척 옵션값을 선택할 수 있습니다.



       inches = / mm =

       지정된 단위 수와 동일한 인치, 밀리미터를 설정합니다.



       inches / mm

       플롯 대화상자에서 단위 표시를 설정합니다.



inches	플롯 대화상자에서 단위 표시를 인치로 설정합니다.
mm	플롯 대화상자에서 단위 표시를 밀리미터로 설정합니다.



       단위

       지정된 인치, 밀리미터 설정 값에 해당하는 단위 수를 설정합니다.





플롯 간격 띄우기

플롯 간격 띄우기 옵션에 따라 플롯 영역의 간격띄우기를 지정합니다. 인쇄 가능 영역은 선택한 출력 장치에 의해 정해집니다. 따라서 다른 출력 장치로 변경하면 인쇄 가능 영역이 바뀔 수 있습니다. 플롯 영역이 Layout 탭이면 인쇄가능영역이 파선으로 표시되어 미리보기에서 확인할 수 있습니다. X 및 Y 간격띄우기 상자에 양수 또는 음수 값을 입력하여 플롯의 중심값을 이동시킬 수 있습니다. 간격 띄우기의 단위값은 축척에서 지정한 단위값이 자동설정 됩니다.



        □ 플롯의 중심 (C)

        플롯의 중심을 체크 시 플롯을 용지 중앙에 배치하도록 X 및 Y 간격띄우기 값을 자동으로 계산합니다.

        플롯 영역이 Layout 탭으로 설정되어 있을 때는 이 옵션을 사용할 수 없습니다.



        X

        플롯 원점 간격 띄우기 X 방향 값을 지정합니다. 플롯의 중심에 체크 시 자동으로 계산되므로 비활성화 됩니다.



        Y

        플롯 원점 간격 띄우기 Y 방향 값을 지정합니다. 플롯의 중심에 체크 시 자동으로 계산되므로 비활성화 됩니다.





플롯 영역

단일출력 또는 연속출력 여부를 정하고 플롯영역을 설정할 수 있는 방법을 제공합니다.



        ○ 단일출력

        플롯방법에서 지정한 영역을 출력합니다.



        플롯 방법 (W)



화면표시	Model 탭이나 Layout 탭의 화면에 보이는 범위를 출력합니다.
한계	지정된 용지 크기의 인쇄 가능 영역 내에 모든 객체의 배치를 출력할 때,     배치의 0,0 에서 계산된 원점을 사용하여 출력합니다.     Model 탭에서 출력할 때는 그리드 한계로 정의되는 전체 도면 영역을 출력합니다.
윈도우	사용자 가 지정하는 모든 도면 부분을 출력합니다.     윈도우를 선택하면 윈도우 버튼을 사용할 수 있게 됩니다.     윈도우 영역 지정 버튼을 클릭하면 대화상자가 닫히며,     마우스로 출력할 영역을 지정하여 설정하거나 좌표값을 입력합니다.



        ○ 연속출력

        프로젝트에서 사용한 모든 시트객체를 대상으로 시트 지정 대화상자에서 선택한 시트를 연속출력 합니다.



        시트지정

        연속출력을 선택한 경우 축척과 도면방향이 자동설정되므로 이 기능은 비활성화 됩니다.

        연속출력을 선택하면 시트지정 버튼이 활성화되고 버튼을 클릭하면 시트 플롯 관리자 대화상자가 표시됩니다.





도면 방향

플로터에 대해 용지의 도면 방향을 가로 방향 및 세로 방향으로 지정합니다. 용지 아이콘은 선택된 용지의 매체 방향을 나타내며, 문자 아이콘은 페이지에서 도면의 방향을 나타냅니다.



       ○ 세로 (O)

       용지의 폭이 짧은 쪽이 페이지 위가 되도록 도면의 방향을 맞추고 플롯합니다.



       ○ 가로 (L)

       용지의 폭이 긴 쪽이 페이지 위가 되도록 도면의 방향을 맞추고 플롯합니다.



       □ 대칭으로 플롯(-)

       도면의 위 아래를 대칭으로 플롯합니다.





플롯 스타일 테이블 (펜 지정) (G)

플롯 스타일 테이블을 설정하거나 기존의 플롯 스타일 테이블을 편집, 저장하고 새 플롯 스타일 테이블을 작성합니다.





배치탭 옵션

선가중치, 플롯 스타일, 음영처리 플롯 및 객체가 출력되는 순서에 대한 옵션을 지정합니다.



       □ 선가중치 축척 (I)

       플롯 축척에 비례하여 선가중치를 축척합니다. 일반적으로 선가중치는 플롯된 객체의 선 폭을 지정하며 플롯 축척과

       관계 없이 선 폭 크기에 따라 출력됩니다.



       □ 플롯 스타일 보이기

       객체 및 도면층에 적용된 플롯 스타일의 플롯 여부를 지정합니다.



       □ 도면 공간을 맨 마지막으로 플롯

       모형 공간 형상을 먼저 플롯합니다. 일반적으로 도면 공간 형상이 모형 공간 형상보다 먼저 플롯됩니다.



       □ 도면 공간 객체 숨기기 (S)

       HIDE 작업이 도면 공간 뷰포트의 객체에 적용될 지 여부를 지정합니다. 이 옵션은 배치 탭에서만 사용할 수 있습니다.

       이 설정값의 효과는 플롯 미리보기에 반영되지만 배치에는 반영되지 않습니다.





플롯 옵션

선가중치, 플롯 스타일, 음영처리 플롯 및 객체가 출력되는 순서에 대한 옵션을 지정합니다.



       □ 플롯스타일로 플롯 (E)

       선 가중치 없이 객체 및 도면층에 적용된 플롯 스타일의 플롯 여부만을 지정합니다.



       □ 배경 플롯 (K)

       플롯이 배경에서 처리되도록 지정합니다.



       □ 플롯 스탬프 켬 (N)

       플롯 스탬프를 켭니다. 각 도면의 지정된 구석에 플롯 스탬프를 배치하고 파일에 로그를 기록합니다. 플롯 스탬프 설정이

       플롯 스탬프 대화상자에 지정되어 있습니다. 여기서 도면 이름, 날짜 및 시간, 플롯 축척 등과 같이 플롯 스탬프에 적용할

       정보를 지정할 수 있습니다. 플롯 스탬프 대화상자를 열려면 플롯 스탬프 켜기 옵션을 선택한 다음 옵션의 오른쪽에

       표시되는 플롯 스탬프 설정 버튼을 클릭합니다.



       □ 변경 사항을 배치에 저장

       플롯 대화상자에서 변경한 사항을 배치에 저장합니다.
