실행방법

실행경로

[삽입]  > [내부참조]

Icon :

명령어

INTERNALREFERENCES (IREF)

단축키

항목이 없습니다.

     관련기능

명령

내부참조 정의       옵션        외부참조        외부 참조 자르기        클립객체이동        내부참조 표시설정

시스템 변수

항목이 없습니다.

     명령행

명령행

1

명령: _INTERNALREFERENCES

현재 설정 : 내부참조 이름 = 뷰이름 1, 주석객체 = 표시함

2

삽입점 지정 또는 [설정(T)/종료(E)/주석 객체(A)] :

     상세설명

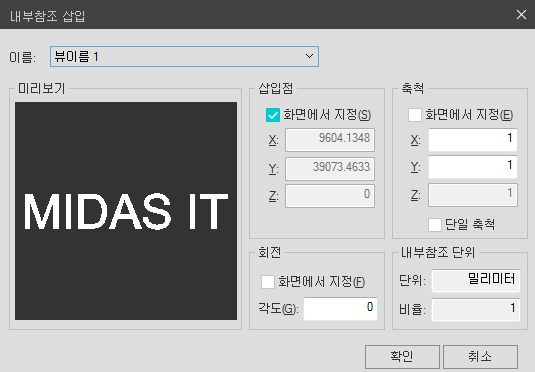

정의된 내부참조를 현재 작업화면에 삽입합니다.

워크트리에서 선택한 내부참조를 드래그엔드롭 방식으로 삽입가능합니다.

     프로세스

2

삽입점 지정 또는 [설정(T)/종료(E)/주석 객체(A)] :

화면에서 내부참조를 삽입할 지점을 지정합니다.

     Tip & QnA

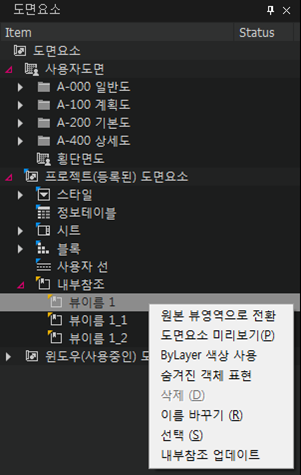

정의된 내부참조는 도면요소 윈도우에서 드래그 앤 드롭으로 삽입이 가능합니다. 삽입하려는 내부참조를 선택하여 뷰포트로 드래그 앤 드롭하여 삽입이 가능합니다. 또한 내부참조 정의 목록에서 우클릭하여 뷰포트에 삽입된 참조객체들을 선택할 수 있습니다.

                원본 뷰영역으로 전환

  이 내부참조의 원본 뷰영역으로 이동합니다.

                도면요소 미리보기(P)

  이 내부참조의 도면요소를 미리보기 합니다.

                ByLayer 색상 사용

  도면층 특성 관리자에서 지정한 레이어 색상을 따라갑니다. 원본 뷰에서 임의로 지정한 레이어 색상은   무시합니다.

                숨겨진 객체 표현

  원본 뷰영역에서 숨겨지거나 꺼진 객체를 내부참조에서 표현합니다.

                이름 바꾸기

  이 내부참조의 이름을 바꿉니다.

                선택

  이 내부참조를 선택합니다.

                내부참조 업데이트

  내부참조 객체에서 사용하는 도면층 및 선 종류 등이 없어서 바로 갱신되지 않을 경우 실행합니다. 또한   도면의 성능이나 오류로 인해 제대로 업데이트 되지 않을 경우에 사용할 수 있습니다.
