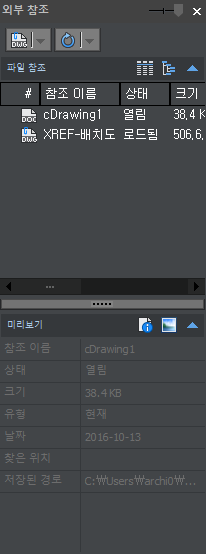

DWG 및 래스터 이미지 파일만 외부 참조 팔레트에서 직접 열 수 있습니다.

부착

:파일을 현재 도면에 부착합니다.


갱신

: 파일 리스트를 새로 고치거나 모든 참조를 다시 로드하여 참조된 파일에서 발생할 수 있는

    변경사항을 표시합니다.

파일 참조

리스트 및 트리 뷰 버튼

:버튼을 클릭하면 참조 파일목록이 리스트나 트리 뷰로 전환됩니다.


참조된 파일의 리스트
상태,크기 및 작성 날짜 같은 정보를 포함하여 현재 도면의 참조 리스트를 표시합니다. 파일 이름을 편집하려면 파일 이름을 두 번 더블클릭합니다. 경로 유형을 변경하려면 마우스 오른쪽 버튼을 클릭하여 경로를 변경합니다.



상세 정보
선택한 참조의 정보 또는 미리보기 이미지를 표시합니다.

  상세 정보 표시 및 미리보기 버튼

   :버튼을 클릭하면 상제 정보 표시에서 미리보기 로 전환됩니다.


 미리보기 이미지
 파일 참조에서 선택된 파일의 이미지를 표시합니다.


 상세 정보 표시
 파일 참조에서 선택된 파일에 대한 정보를 제공합니다. 오른쪽 열을 클릭하여 일부 정보를 수정할 수 있습니다.
