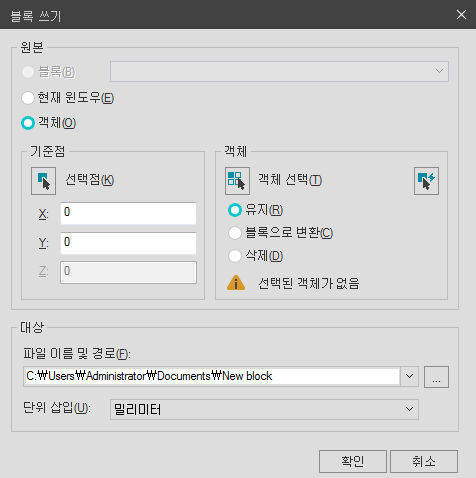

원본

외부 파일로 만들 대상 및 기준점을 지정합니다.



        ○ 블록

        현재 윈도우에 정의된 블록을 선택하여 외부파일을 만듭니다.



        ○ 전체 도면

        현재 윈도우의 모든 객체를 대상으로 외부파일을 만듭니다. 이 경우 현재 윈도우의 기준점BASE 이 삽입기준점이 됩니다.



      ○ 객체

        현재 윈도우의 객체 중 일부 객체를 선택하여 외부 파일을 만듭니다.







기준점

블록의 삽입 기준점을 지정합니다.



        선택점

        버튼을 누르면 대화상자가 임시로 닫히고 삽입 기준점을 화면에서 지정합니다. 대화상자로 복귀하면 지정한 삽입기준점의

        좌표가 대화상자에 표시됩니다.



        X

        삽입기준점의 X 좌표값을 지정합니다.



        Y

        삽입기준점의 Y 좌표값을 지정합니다.





객체

블록으로 만들고자 하는 객체를 선택합니다.



        ○ 유지

        블록정의 후 선택한 객체를 원래의 개별객체로 유지합니다.



        ○ 블록으로 변환

        블록정의 후 선택한 객체가 블록참조객체로 변환됩니다.



      ○ 객체 선택

        버튼을 누르면 대화상자가 임시로 닫히고 화면에서 객체를 선택합니다. 객체선택을 완료하면 Enter키를 눌러 대화상자로

        복귀합니다.



      ○ 신속 선택

        신속선택 대화상자를 이용하여 객체를 선택합니다.

        ▶ 신속선택



      ○ 선택된 객체

        선택된 객체의 수를 축척특성별로 구분하여 표시합니다.

        midas information CAD 기능





대상

외부 블록의 경로와 파일명, 단위를 지정합니다.



        파일 이름 및 경로

        블록 또는 객체를 저장할 파일 이름 및 경로를 지정합니다.



        [...]

        표준 파일 선택 대화상자를 표시합니다.



        삽입 단위

        새 파일을 DesignCenter ™ 에서 끌어 오거나 다른 단위를 사용하는 도면에 블록으로 삽입할 경우 자동 축척에 사용될

        단위 값을 지정합니다. 도면을 삽입할 때 자동 축척을 원하지 않으면 단위 없음을 선택합니다. INSUNITS를 참고하십시오.
