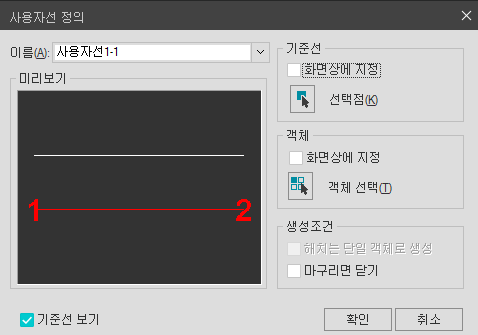

이름

정의할 사용자선의 이름을 입력하거나 선택합니다.



* 이름은 문자, 숫자, 공백 등을 포함하여 작성할 수 있습니다. 그러나 운영체제 또는 이 프로그램에서 다른 목적으로 사용하는

    특수문자는 제외됩니다.





미리보기

기존의 사용자선을 선택하거나 새로운 사용자선 정의시 객체를 선택하면 미리보기 창에 표시됩니다.



□기준선 보기
기준선 보기를 클릭하면 미리보기 창에 빨간색 실선으로 기준선이 표시됩니다.





기준선

사용자선 명령을 실행할 때 명령 프로세스에서 첫번째 점, 다음점 지정 시 요구되는 좌표값에 해당되는 가상의 선을 의미합니다. 기준선은 두 점을 찍어 지정하며, 두 점을 잇는 선이 기준선이 됩니다. 기준선을 지정하고 사용자 선으로 정의할 객체를 선택하면 미리보기창에 선택된 객체와 함께 기준선을 구성하는 두 점이 1, 2의 숫자로 표시됩니다.



화면상에 지정

체크하면 선택버튼이 비활성화 되며 확인을 눌러 대화상자가 닫히면 명령 프롬프트를 통해 두 점을 요구합니다.



선택점

버튼을 누르면 대화상자가 임시로 닫히고 기준선이 될 위치의 좌표값을 입력하거나 화면에서 지정합니다.





객체

사용자선을 구성할 객체를 선택합니다. 객체를 선택하면 프로그램은 연속선객체와 패턴객체를 구분합니다.



        화면상에 지정

        체크하면 선택버튼이 비활성화 되며, 확인을 눌러 대화상자가 닫히면 명령 프롬프트에 객체 선택을 요구합니다.



        객체 선택

        버튼을 누르면 대화상자가 임시로 닫히고 사용자선으로 지정할 객체를 선택합니다.





연속선객체

기준선 (기준점을 잇는 가상의 선) 범위에서 기준선과 평행한 선 또는 폴리선을 의미하며 사용자 선을 그릴 경우 모듈길이와 관계없이 하나의 연속된 선객체로 그려집니다. 사용자선 명령에서 참조객체 옵션을 선택한 경우 참조객체의 객체타입으로 그려지게 되는데, 참조객체의 대상은 선, 폴리선, 호 입니다.





패턴객체

연속선 객체가 아닌 선택객체는 패턴 객체가 됩니다. 패턴 객체는 사용자선을 그릴 때 모듈길이 변경에 따른 길이나 크기의 변화 없이 자신의 축척 기준점의 위치에 따라 그려질 위치가 정해집니다. 단, 패턴객체가 선인 경우 양 끝점으로 패턴위치를 파악하며 모듈길이에 비례적으로 길이가 변합니다.





패턴객체의 위치

모듈길이 변경시 패턴객체의 위치는 패턴객체 축척기준점의 연속선객체에 대한 상대적 위치 비례로 결정됩니다.



        패턴객체의 축척기준점 위치가 연속선객체 길이의 0∼1/4 지점까지

        연속선객체의 시작점에서 패턴객체의 축척기준점까지의 거리를 유지합니다.



        패턴객체의 축척기준점 위치가 연속선객체 길이의 1/4(초과)∼3/4(미만) 지점까지

        연속선객체의 중심점에서 패턴객체의 축척기준점까지의 거리를 유지합니다.



        패턴객체의 축척기준점 위치가 연속선객체 길이의 3/4∼1 지점까지

        연속선객체의 끝점에서 패턴객체의 축척기준점까지의 거리를 유지합니다.

특수패턴객체
특수한 패턴객체로 문자, 정보태그, 블록이 있습니다. 이 객체타입을 패턴객체로 사용하는 경우 규칙이 적용됩니다.



문자
문자의 축척기준점의 위치로 패턴객체의 위치설정 원칙 적용

정보태그
대상의 유/무와 상관없이 정보태그는 사용자선 정의가 가능하며 단, 연속선객체를 대상으로 가지지 않는경우 사용자선 정의에서 제외됩니다.

블록
블록은 문자와 동일한 원칙이 적용되고, 정보블록 또한 정보태그와 동일한 원칙이 적용됩니다.





생성조건

사용자선을 그릴 때 적용할 옵션을 선택합니다.



        해치는 단일객체로 생성

        사용자선 정의에 해치가 포함된 경우 한 번의 명령으로 그려지는 사용자선의 해치객체를 단일해치로 그립니다.



        마구리면 닫기

        사용자선 정의시 연속선 객체가 둘 이상인 경우 최우측 두 연속선객체를 수직으로 닫는 마구리 선을 자동으로

        만듭니다. 마구리선은 선객체 중 기준선 방향(기준선 1번에서 2번 방향)으로 가장 오른쪽에 위치한 객체의

        특성으로 그려집니다.





정보태그 정보값 유지

사용자선을 정의할당시 조건에 따라 정보태그의 정보값을 유지 가능합니다.



        연산태그

        연산태그의 대상 객체가 사용자선 정의에 포함되는 경우 연산태그 값을 유지 합니다.



        참조태그

        참조태그의 대상 객체가 사용자선 정의에 포함되는 경우 참조태그 정보값을 유지합니다.



        레벨태그

        레벨태그의 .대상 객체와 기준객체가 사용자선 정의에 포함되는 경우 레벨태그 정보값을 유지합니다.



        두께태그

        두께태그의 .대상 객체와 기준객체가 사용자선 정의에 포함되는 경우 두께태그 정보값을 유지합니다.

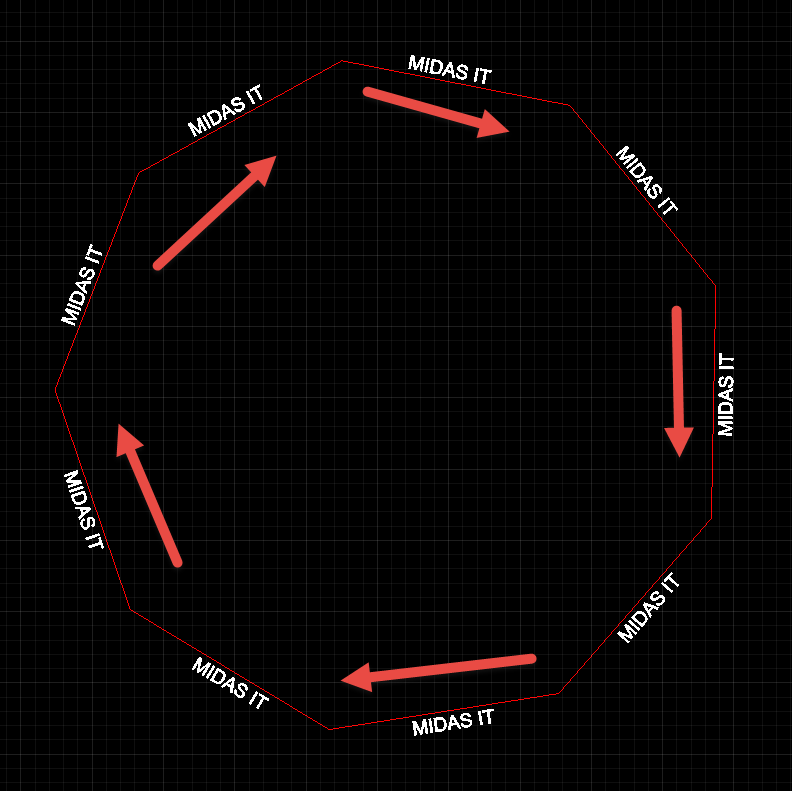

사용자선의 작성 방향에 따른 문자의 회전

사용자선을 생성하는 과정에서 문자가 회전을 하는 경우 문자가 정방향으로 보일 수 있도록 문자를 회전합니다.









문자 그룹 유지

사용자선을 정의 당시 문자들이 문자그룹이 되어있는 상태였다면 사용자선 생성 후에도 문자그룹을 유지합니다.





등록된 도면요소 재정의

등록된 도면요소를 재정의하는 경우 모든 윈도우에서 도면요소가 갱신됩니다.

단, 명령취소를 하는 경우에는 현재 윈도우에서만 명령취소가 되고 등록된 도면요소에는 명령취소가 적용되지 않습니다.
