선 LINE
직선 세그먼트를 그립니다.
실행방법
실행경로
[그리기] > [점] > [선]
Icon :
명령어
LINE (L)
단축키
항목이 없습니다.
관련기능
명령
한방향 무한선 양방향 무한선 두선 사용자 선 화살표 선
시스템 변수
명령행
1

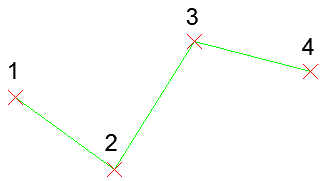

명령:_LINE
2
첫 번째 점 지정:
3
다음 점 지정 또는 [끊기(B)]:
4
다음 점 지정 또는 [끊기(B) / 명령 취소(U)]:
5
다음 점 지정 또는 [끊기(B) / 닫기(C) / 명령 취소(U)]:
상세설명
연속되는 일련의 선 세그먼트를 그립니다.
프로세스
선이 시작하는 지점을 지정합니다. ENTER 키를 누르면 최근에 그려진 선의 끝점에서부터 선을 계속해서 그릴 수 있습니다.
ENTER 키 누르기 전
ENTER 키 누른 후
계속해서 다음 점을 지정하여 선 세그먼트를 그립니다.
옵션설명
끊기(B)

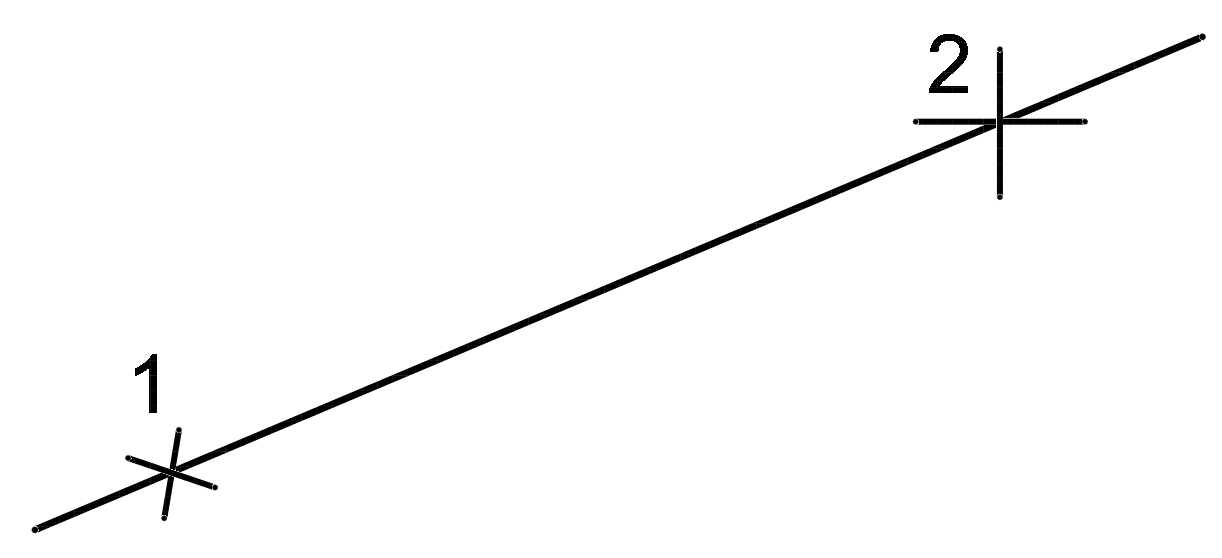

객체에서 지정한 두 점 사이의 객체 부분을 지웁니다. 두 번째 점이 객체상에 없는 경우 가장 가까운 점을 객체에서 선택합니다. 그러므로 선, 호 또는 폴리선의 한쪽 끝을 끊으려면 제거될 끝점을 지나는 두 번째 점을 지정합니다. 객체의 일부를 지우지 않고 객체를 둘로 분할하려면 첫 번째 점과 두 번째 점에 대해 모두 같은 점을 입력합니다.
다음 점 지정 또는 [끊기(B)]: B
3-1
기준점 지정:

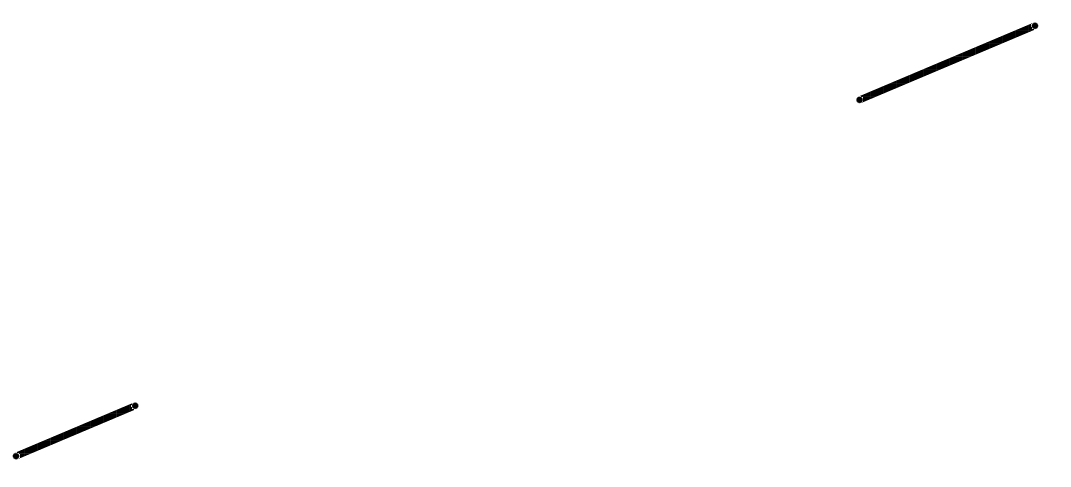

끊기 옵션 반영 전
끊기 옵션 반영 후
명령 취소(U)

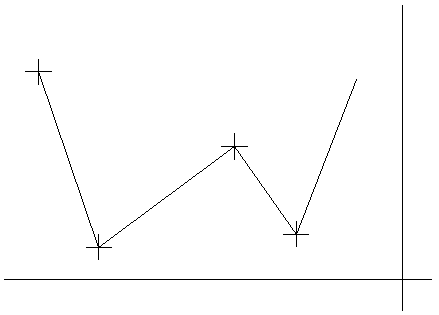

명령 도중 마지막 선 세그먼트를 지우고 한 단계 이전의 단계로 되돌립니다. 더 이상 지울 세그먼트가 없는 경우 계속해서 시작점을 요구합니다.
다음 점 지정 또는 [끊기(B) / 명령 취소(U)]: U

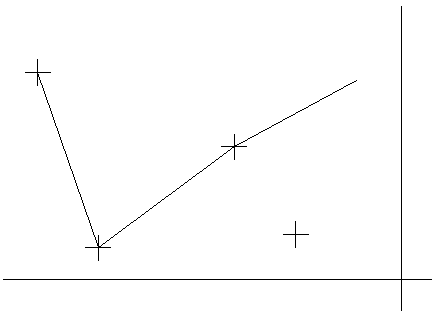

입력 전
입력 후

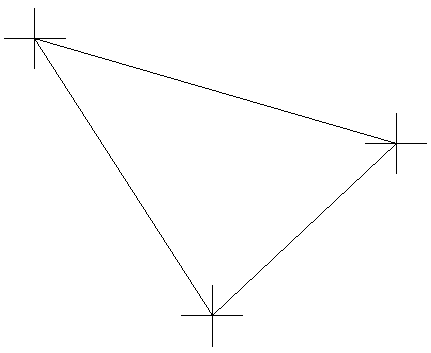

닫기(C)
현재 그리고 있는 세그먼트의 다음점을 시작점으로 하는 세그먼트를 그립니다.
다음 점 지정 또는 [끊기(B) / 닫기(C) / 명령 취소(U)]: C
첫 세그먼트에서 끊기(B) 옵션을 사용했더라도 시작점으로 연결하는 선 세그먼트를 그립니다.
