2

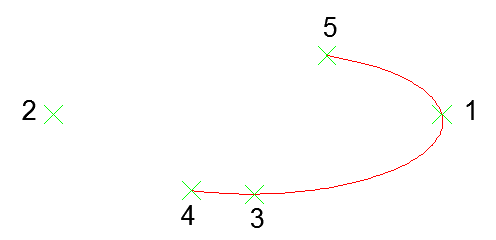

타원의 축 끝점 지정 또는 [호(A) / 중심(C)]: A

2-1

타원 호의 축 끝점 지정 또는 [중심(C)]:

2-2

축의 끝점 지정:

2-3

다른 축으로 거리를 지정 또는 [회전(R)]:

2-4

시작점 지정 또는 [매개변수(P)]:

2-5

끝각도를 지정 또는 [매개변수(P)/사잇각(I)]:

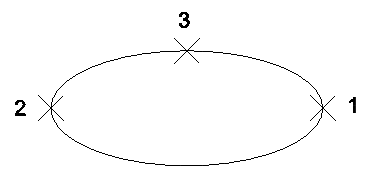

2-1

타원 호의 축 끝점 지정 또는 [중심(C)]:

타원 호의 첫 번째 축 끝점을 지정합니다. 좌표값을 입력하거나 화면에서 지정할 수 있습니다.

2-1

타원 호의 축 끝점 지정 또는 [중심(C)]: C

2-1-1

타원의 중심 지정:

2-1-2

축의 다른 끝점 지정:

2-1-3

다른 축으로 거리를 지정 또는 [회전(R)]:

2-1-4

시작점 지정 또는 [매개변수(P)]:

2-1-5

끝각도를 지정 또는 [매개변수(P)/사잇각(I)]:

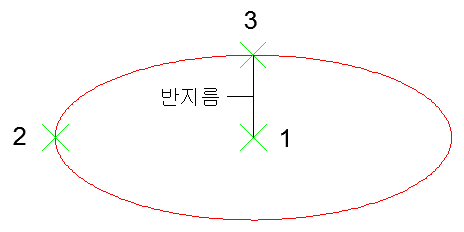

2-1-1

타원의 중심 지정:

첫 번째 축의 중심점을 지정합니다. 좌표값을 입력하거나 화면에서 지정할 수 있습니다.

2-1-2

축의 다른 끝점 지정:

첫 번째 축의 끝점을 지정합니다. 좌표값을 입력하거나 화면에서 지정할 수 있습니다.

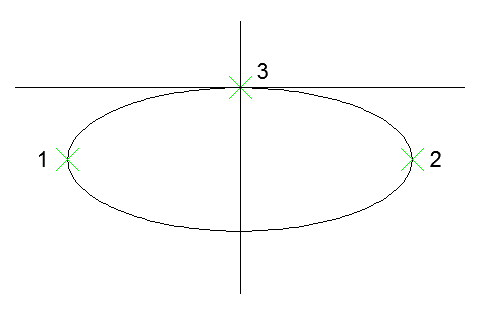

2-1-3

다른 축으로 거리를 지정 또는 [회전(R)]:

두 번째 축을 타원의 중심점이나 첫 번째 중간점에서부터 사용자가 지정한 점까지의 거리로 지정합니다.

2-1-3

다른 축으로 거리를 지정 또는 [회전(R)]:

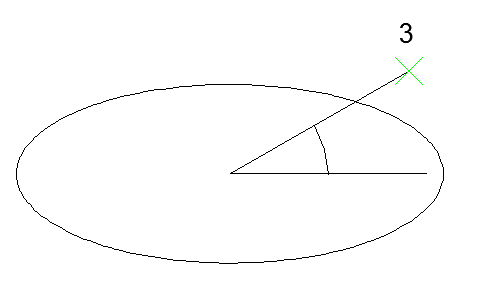

2-1-3-1

장축 주위로 회전 지정:

2-1-3-1

장축 주위로 회전 지정:

0∼89.4도까지의 값이 클수록 장축에 대한 단축의 비율이 커집니다. 89.4∼90.6도 사이의 값은 타원이 직선으로 보이게 되므로 유효하지 않습니다. 이 각도 값의 배수는 90도 간격의 대칭 효과로 나타납니다.

2-1-4

시작점 지정 또는 [매개변수(P)]:

타원형 호의 시작점을 화면에서 지정합니다.

2-1-5

끝각도를 지정 또는 [매개변수(P)/사잇각(I)]:

타원형 호가 끝나는 점을 화면에서 지정합니다.

2-2

축의 다른 끝점 지정:

타원 호의 두 번째 축 끝점을 지정합니다. 좌표값을 입력하거나 화면에서 지정할 수 있습니다.

2-3

다른 축으로 거리를 지정 또는 [회전(R)]:

타원 호의 두 번째 축 끝점을 지정합니다. 좌표값을 입력하거나 화면에서 지정할 수 있습니다.

2-4

시작점 지정 또는 [매개변수(P)]:

타원형 호의 시작점을 화면에서 지정합니다.

2-5

끝각도를 지정 또는 [매개변수(P)/사잇각(I)]:

타원형 호가 끝나는 점을 화면에서 지정합니다

4

다른 축으로 거리를 지정 또는 [회전(R)]:R

4-1

원의 지름을 지정함 <N> :

4-1

원의 지름을 지정함 <N> :

타원의 중심을 기준으로 십자선을 이동한 후 클릭하거나 회전값을 입력하여 타원을 그립니다. 입력한 값이 클수록 타원의 이심률이 커집니다. 0(영)을 입력하면 원이 정의됩니다.

0∼89.4도까지의 값이 클수록 장축에 대한 단축의 비율이 커집니다. 89.4∼90.6도 사이의 값은 타원이 직선으로 보이게 되므로 유효하지 않습니다. 이 각도 값의 배수는 90도 간격의 대칭 효과로 나타납니다.
