폴리선 POLYLINE
선과 호 세그먼트가 조합된 단일 객체인 폴리선을 그립니다.
실행방법
실행경로
[그리기] > [폴리선]
Icon :
명령어
PLINE (PL)
단축키
항목이 없습니다.
관련기능
명령
선 한방향 무한선 양방향 무한선 경계
시스템 변수
PLINEGEN FILLMODE HPBOUND PLINEWID PLINETYPE
명령행
1
명령:_PLINE
2
시작점 지정 [기준점 지정(B)]:
3
다음점 지정 또는 [호(A) / 반폭(H) / 길이(L) / 명령 취소(U) / 폭(W)]:
상세설명
직선 세그먼트, 호 세그먼트 또는 그 둘을 조합하여 하나의 연속된 선형객체를 그립니다.
프로세스

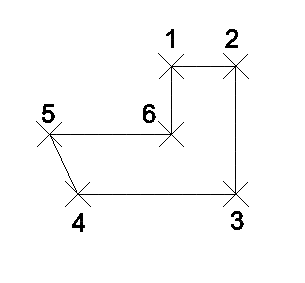

화면에서 폴리선이 시작되는 지점을 지정합니다.
계속해서 다음 점을 지정하여 폴리선을 그립니다.
옵션설명
호(A)
호 모양의 폴리선을 그립니다. 이 옵션을 사용한 경우 다시 직선을 그리려면 [선(L)] 옵션을 사용합니다.
다음점 지정 또는 [호(A) / 반폭(H) / 길이(L) / 명령 취소(U) / 폭(W)]: A
3-1
끝점 지정 또는 [각도(A)/중심(CE)/방향(D)/반폭(H)/선(L)/반지름(R)/두 번째 점(S)/명령 취소(U)/폭(W)]:
3-2
호의 끝점 지정 또는 [각도(A)/중심(CE)/닫기(CL)/방향(D)/반폭(H)/선(L)/반지름(R)/두 번째 점(S)/
명령 취소(U)/폭(W)]:
호의 끝점을 지정하여 호 모양의 폴리선을 그립니다. 또는 옵션을 선택합니다.
각도(A)
세그먼트의 사이각을 지정하여 호 모양의 화살표선을 그립니다.
중심(CE)
중심점 지정하여 그 중심점을 기준으로 호 모양의 화살표선을 그립니다.
방향(D)
호의 시작방향을 먼저 지정한 뒤 호 모양의 화살표선을 그립니다.
반폭(H)
호 모양 화살표선의 반폭을 지정합니다.
선(L)
직선 모양의 화살표선을 그립니다.
반지름(R)
반지름을 지정하여 호 모양의 화살표선을 그립니다.
두 번째 점(S)
두 번째 점 - 호의 끝점을 지정하여 호 모양의 화살표선을 그립니다.
폭(W)
호 모양 화살표선의 폭을 지정합니다.
[각도(A) / 중심(CE) / 닫기(CL) / 방향(D) / 반폭(H) / 선(L) / 반지름(R) / 두 번째 점(S) / 폭(W) / 명령취소(U)] <호의 끝>:
닫기(CL)
작업을 중단하고 해당 명령을 종료합니다.
명령취소(U)
현재 명령을 취소하고 이전단계 상태로 되돌아갑니다.
다음점 지정 또는 [호(A) / 반폭(H) / 길이(L) / 명령 취소(U) / 폭(W)]: H
시작 반폭 <0> :
끝 반폭 <0> :
길이(L)
길이값을 입력하거나 화면에서 다음점을 지정하여 화살표선을 그립니다.
다음점 지정 또는 [호(A) / 반폭(H) / 길이(L) / 명령 취소(U) / 폭(W)]: L
[호(A)/닫기(C)/길이(L)/반폭(H)/폭(W)/명령취소(U)] <다음점>:
명령 도중 마지막 선 세그먼트를 지우고 한 단계 이전의 단계로 되돌립니다. 더 이상 지울 세그먼트가 없는 경우 계속해서 시작점을 요구합니다.
다음점 지정 또는 [호(A) / 반폭(H) / 길이(L) / 명령 취소(U) / 폭(W)]: U
다음점 지정 또는 [호(A) / 반폭(H) / 길이(L) / 명령 취소(U) / 폭(W)]: W
시작 폭 <0> :
끝 폭 <0> :
