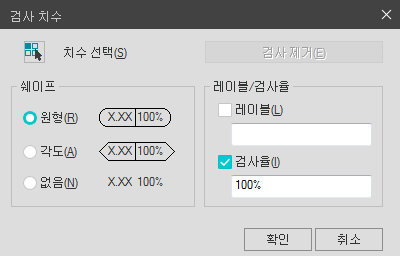

검사 치수 대화상자가 표시되고 기존 치수에서 검사 치수를 제거 또는 추가할 수 있습니다. 검사 치수를 사용하여 부품의 치수 값 및 공차가 지정된 범위에 있도록 보장하기 위해 제조 부품을 검사하는 주기를 효과적으로 전달할 수 있습니다. 선택한 치수로부터 검사 치수를 추가 또는 제거할 수 있습니다. 쉐이프 및 검사 레이블/비율 설정을 사용하여 검사 치수 프레임의 형태와 검사 비율 값을 구성합니다.
치수 선택(S)
검사 치수를 추가 또는 제거해야 하는 치수를 지정합니다. 검사 치수 대화상자가 표시되기 전이나 후에 치수를 선택할 수 있습니다.
검사 제거(E)
선택한 치수에서 검사 치수를 제거합니다.
쉐이프
레이블 주위에 그려진 프레임의 쉐이프, 치수 값 및 검사 치수의 검사 비율을 조정합니다.
○ 원형
양쪽 끝에 반원으로 프레임을 작성합니다. 프레임 내의 필드는 세로 선으로 구분됩니다.
○ 각도
두 끝에서 90도 각도를 형성하는 선으로 프레임을 작성합니다. 프레임 내의 필드는 세로 선으로 구분됩니다.
○ 없음
값 주위에는 프레임이 그려지지 않음을 지정합니다. 필드는 세로 선으로 구분되지 않습니다.
레이블/검사율
검사 치수에 대한 레이블 문자 및 검사 비율을 지정합니다.
□ 레이블
레이블 필드의 화면표시를 켜고 끕니다.
레이블 값
레이블 문자를 지정합니다. 레이블 확인란이 선택된 경우 레이블은 검사 치수의 맨 왼쪽에 표시됩니다.
□ 검사율
비율 필드의 화면표시를 켜거나 끕니다.
검사 비율 값
부품 검사 빈도를 지정합니다. 값은 퍼센트로 표시되며 유효값 범위는 0 - 100입니다. 검사 비율 확인란을 선택할 경우
