블록

: 블록의 이름을 표시합니다.



태그

: 속성정의의 이름을 표시합니다.



블록선택

: 속성을 편집하려는 블록을 선택합니다.



적용

: 선택한 블록참조의 속성값이나 속성의 특성을 변경합니다.

   확인 버튼과는 달리 고급 속성 편집기는 열린 상태를 유지하며 다른 블록참조의 속성을 편집할 수 있습니다.

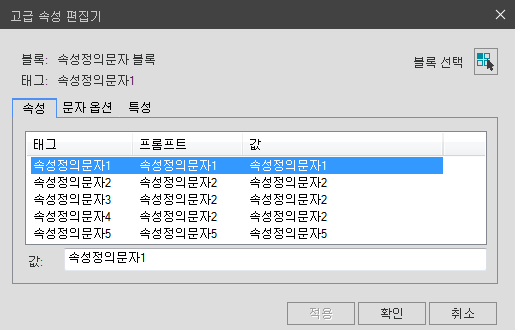

속성 탭

: 속성 정의한 이름, 프롬프트, 값을 순서대로 표시합니다.

   하단의 값 입력란에서 속성값을 편집할 수 있습니다.

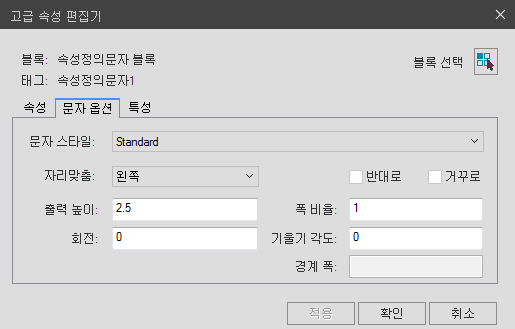

문자 탭

: 속성 문자의 특성을 표시합니다.





문자 스타일

: 속성 문자의 문자 스타일을 지정합니다.



자리 맞춤

: 속성 문자의 자리맞춤을 지정합니다.



높이

: 속성 문자의 높이를 지정합니다.



회전

: 속성 문자의 회전 각도를 지정합니다.



반대로

: 체크하면 속성 문자는 반대로(상하대칭) 표시합니다.



거꾸로

: 체크하면 속성 문자를 거꾸로(좌우대칭) 표시합니다.



폭 비율

: 속성 문자의 폭비율을 설정합니다.



기울기 각도

: 속성 문자의 기울기 각도를 지정합니다.



경계 폭

: 속성 문자가 줄바꿈하기 전에 다중행 문자인 경우 문자 줄의 최소 길이를 지정합니다.

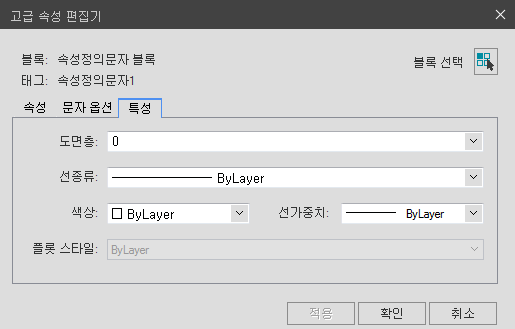

특성 탭

: 속성 문자의 도면층, 색상 등 일반 특성을 지정합니다.





도면층

: 속성 문자의 도면층을 지정합니다.



선종류

: 속성 문자의 선 종류를 지정합니다.



색상

: 속성 문자의 색상을 지정합니다.



선 가중치

: 속성 문자의 선 가중치를 지정합니다.



플롯스타일

: 속성 문자의 플롯 스타일을 지정합니다.

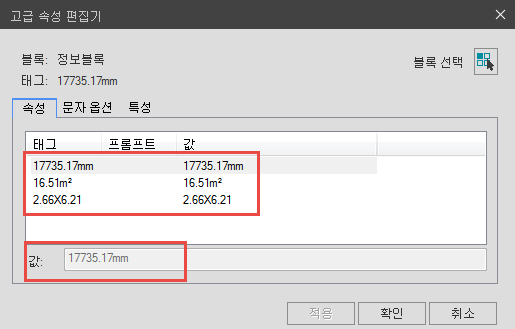

정보블록의 고급 속성 편집기 편집

: 정보블록의 경우 고급 속성 편집기를 이용하면 정보값들이 속성값에 포함되어 나오게 됩니다

  이때 속성탭에서 정보값들의 '값' 은 비활성화 상태입니다. 속성탭 이외의 문자옵션, 특성탭에서는 변경이 가능합니다.







.
