구조도면 생성 관리자 DRAWING STYLE MANAGER |
|

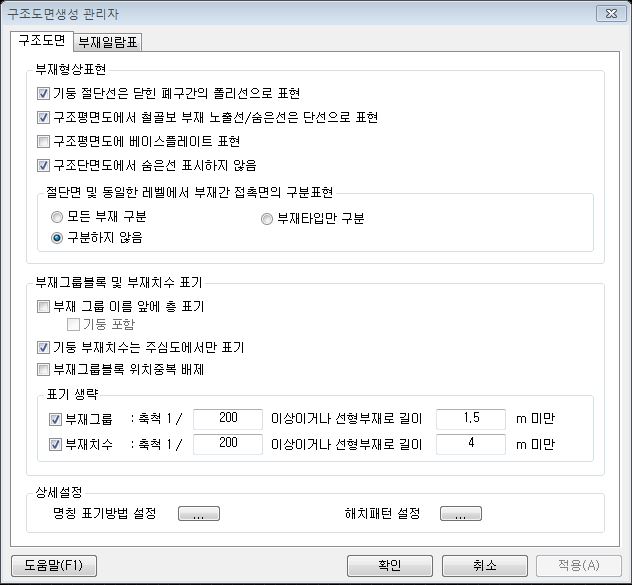

구조도면을 생성하기 위한 기본 설정을 관리합니다.
|
|
|||||||||||||||
|
|
||||||||||||||
구조도면
부재형상표현 구조평면도, 구조단면도의 구조부재 표현형상을 설정합니다.
□ 구조평면도에서 철골부재 노출선 / 숨은선은 단선으로 표현 생성할 구조평면도에서 노출된 철골부재와 다른 부재에 의해 부재치수를 고려하여 두선으로 표현하려면 이 항목을 체크 해제하여 구조평면도를 생성합니다. (초기값: 체크함)
□ 구조단면도에서 철골보 노출선 / 숨은선은 단선으로 표현 생성할 구조단면도에서 노출된 철골부재와 다른 부재에 의해 부재치수를 고려하여 두선으로 표현하려면 이 항목을 체크 해제하여 구조평면도를 생성합니다. (초기값: 체크안함)
□ 구조평면도에 베이스플레이트 표현 구조평면도에 베이스플레이트를 표현할때 체크합니다. 축척에 따라 도면을 상세하게 그려야하는 경우나 생성한 구조평면도 일부를 부분확대 도면으로 사용하고자 할 때 이 항목을 체크하여 베이스플레이트를 그려줄 수 있습니다. 구조평면도에서 베이스플레이트 표현을 생략하려면 이 항목을 체크해제하여 도면을 생성합니다. (초기값: 체크안함)
□ 구조평면도에서 숨은선 표시하지 않음 구조평면도에서 가시범위 내의 부재 중, 다른 부재에의해 가려져서 숨은 선으로 표시되어야하는 경우 해당 부재를 도면에서 표시할지 표시하지 않을 지 선택하는 옵션입니다. 이 항목을 체크하면 구조평면도에서 숨은선을 표시하지 않게됩니다. (초기값: 체크함)
□ 구조단면도에서 숨은선 표시하지 않음 구조단면도에서 가시범위 내의 부재 중, 다른 부재에의해 가려져서 숨은 선으로 표시되어야하는 경우 해당 부재를 도면에서 표시할지 표지하지 않을 지 선택하는 옵션입니다. 이 항목을 체크하면 구조평면도에서 숨은선을 표시하지 않게됩니다. (초기값: 체크함)
□ 구조평면도에서 절단위치 및 가시범위로 잘리는 브레이스는 표현하지 않음
□ 구조단면도에서 절단위치 및 가시범위로 잘리는 브레이스는 표현하지 않음 구조단면도 생성시 절단높이 및 가시범위에서 잘리는 브레이스는 제외하고 생성합니다.
철골 접합기호 간격 예를들어 '1'을 입력하면 1/100도면에서 100만큼의 간격이며 큰 보의 경우에 표시기준은 기둥이므로 기둥으로부터 100만큼의 간격을 두고 접합기호를 표시합니다.
절단면 및 동일한 레벨에서 부재간 접촉면의 구분표현
○ 모든 부재 구분 모든 부재를 개별적으로 구분하여 접촉면을 표시합니다. 즉 각각의 부재들은 폐구간으로 만들어지게 됩니다. 따라서 부재간 접촉면은 접하는 부재들의 선이 겹쳐지는데, 이 때 겹쳐진 선은 각 부재의 숨은선으로 표현합니다.
○ 부재타입만 구분 부재타입이 서로 다른 경우에 접촉면을 표시합니다. 따라서 동일한 부재타입 (예를 들면 벽과 벽) 간의 접촉면은 표시하지않고, 기둥과 보가 서로 접하는 부위에서는 접촉면을 표시합니다. 접축면을 표현할 때는 접하는 부재 중 우선순위가 높은 부재의 숨은 부재선으로 표시합니다. 동일한 레벨에서 모든 부재간 접촉면을 표시하지 않습니다. 철골부재에는 적용되지 않습니다.
□ 기둥 절단선은 닫힌 폐구간의 폴리선으로 표현 다른 옵션의 설정과 무관하게 기둥의 절단선을 닫힌 폴리선으로 표현합니다.
부재그룹블록 및 부재치수 표기 구조평면도, 구조단면도에서 부재그룹블록과 부재치수의 표기방식을 설정합니다.
□ 부재 그룹 이름 앞에 층 표기 부재그룹 이름 앞에 층 이름을 함께 표기합니다.
□ 기둥 포함 기둥 부재그룹 이름 앞에 층 이름을 함께 표기합니다.
□ 기둥 부재치수는 주심도에서만 표기 기둥의 부재치수를 주심도에서만 표기하고, 그외의 구조평면도에서는 생략합니다.
□ 표현요소 간섭배제 및 위치 최적화
표기 생략 지정한 기준에 따라 부재그룹이름이나 부재치수를 생략합니다.
□ 부재그룹 (예 : 축척 1 / 200 이상이거나 선형부재로 길이 1.5m 미만) 부재그룹 이름 표기를 생략할 도면축척이나 선형부재의 길이를 입력합니다.
□ 부재치수 (예: 축척 1 / 200 이상이거나 선형부재로 길이 4m 미만) 부재치수 표기를 생략할 도면축척이나 선형부재 길이를 입력합니다.
상세 설정
구조도면 및 레벨명칭 설정 구조도면명 탭에서는 eGen의 층이름에 따른 도면명 표기, 층레벨(슬래브) 표기를 설정합니다. 여기서 설정한 도면명은 생성될 구조도면의 뷰이름이 되며, 뷰타이틀 정보블록으로 정보를 표시할 수 있습니다. (도면명은 띄어쓰기 입력을 허용합니다.)
해치패턴 설정 구조평면도에서 부재의 레벨이 층레벨과 다른 경우 레벨의 단계에 따라 해치패턴을 구분할 수 있습니다. 지정한 해치패턴으로 도면을 생성하게 됩니다.
레벨순위 0단계는 해당 층의 층레벨이며 층레벨을 기준으로 상위 5단계, 하위 10단계의 패턴이 기본적으로 제공됩니다. 단계추가/단계삭제 버튼으로 레벨의 해치표현을 위한 단계를 조정합니다.
해치패턴 이름 지정한 해치패턴의 이름을 표시합니다.
해치패턴 팔레트 호출버튼
각도 해치패턴의 각도를 설정합니다. (허용값: 0~369.9)
축척비율 해치패턴의 축척을 설정합니다. 여기서 입력하는 축척비율은 '출력축척비율' 입니다.
Tip 도면명칭이나 해치패턴 이외의 도면 스타일과 관련된 상세한 설정은 템플릿도면을 사용하여 변경할 수 있습니다.
부재일람표
공통사항 부재일람표의 표기방법을 설정합니다.
□ 부재그룹 이름 앞에 층 표기 부재그룹 이름 앞에 층 이름을 함께 표기합니다.
□ 기둥 포함 기둥 부재그룹 이름 앞에 층 이름을 표기합니다.
□ 동일한 설계결과를 갖는 부재그룹은 묶어서 표현 동일한 부재타입일때 동일한 설계결과의 부재그룹을 하나로 묶어서 생성합니다.
□ 기둥 / 보 일람표에서 철근 정착 표현 기둥일람표와 보 일람표에서 철근 갈고리 표현을 합니다.
□ 층별로 표현하는 일람표에서 하부층과 설계결과가 동일한 경우 형상표현 생략 부재일람표 형식이 층별로 구분되는 경우 같은 위치의 상하부층의 설계결과가 동일한면 부재형상 표현은 한번만하고 화살표로 연장표시를 합니다.
상세 설정
부재일람표 및 도면명칭 설정 부재일람표 명칭설정 대화상자가 표시됩니다. 부재타입별 부재일람표 이름을 사용자가 설정합니다. 부재일람표 이름은 띄어쓰기를 허용하며, 이것은 부재일람표의 뷰영역 이름 태그의 정보값으로 사용됩니다.
배근위치 명칭 철근콘크리트 부재일람표에 표기되는 배근위치와 표기명을 설정합니다.
보 일람표 보의 배근 위치별 표기문자를 설정합니다.
벽 일람표 벽의 배근표기 문자의 위치와 배근표기 문자를 설정합니다.
지하외벽 일람표 지하외벽의 배근표기 문자의 위치와 배근표기문자를 설정합니다.
|
||||||||||||||
|
|
|
|
|
|
버튼을 누르면 해치패턴 팔레트 대화상자를 표시합니다. 사용하고자 하는 해치패턴을 지정합니다.
