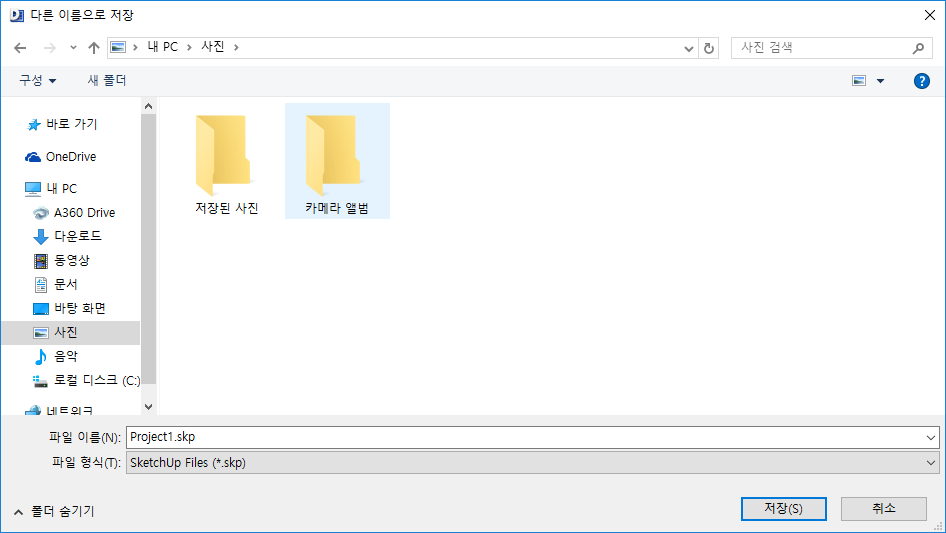

명령을 실행하면 스케치업 파일을 저장할 대화상자가 표시됩니다. SketchUp 파일을 저장할 폴더 위치를 지정하여 저장합니다. SketchUp 파일의 디폴트 이름은 프로젝트 파일의 이름을 사용합니다.

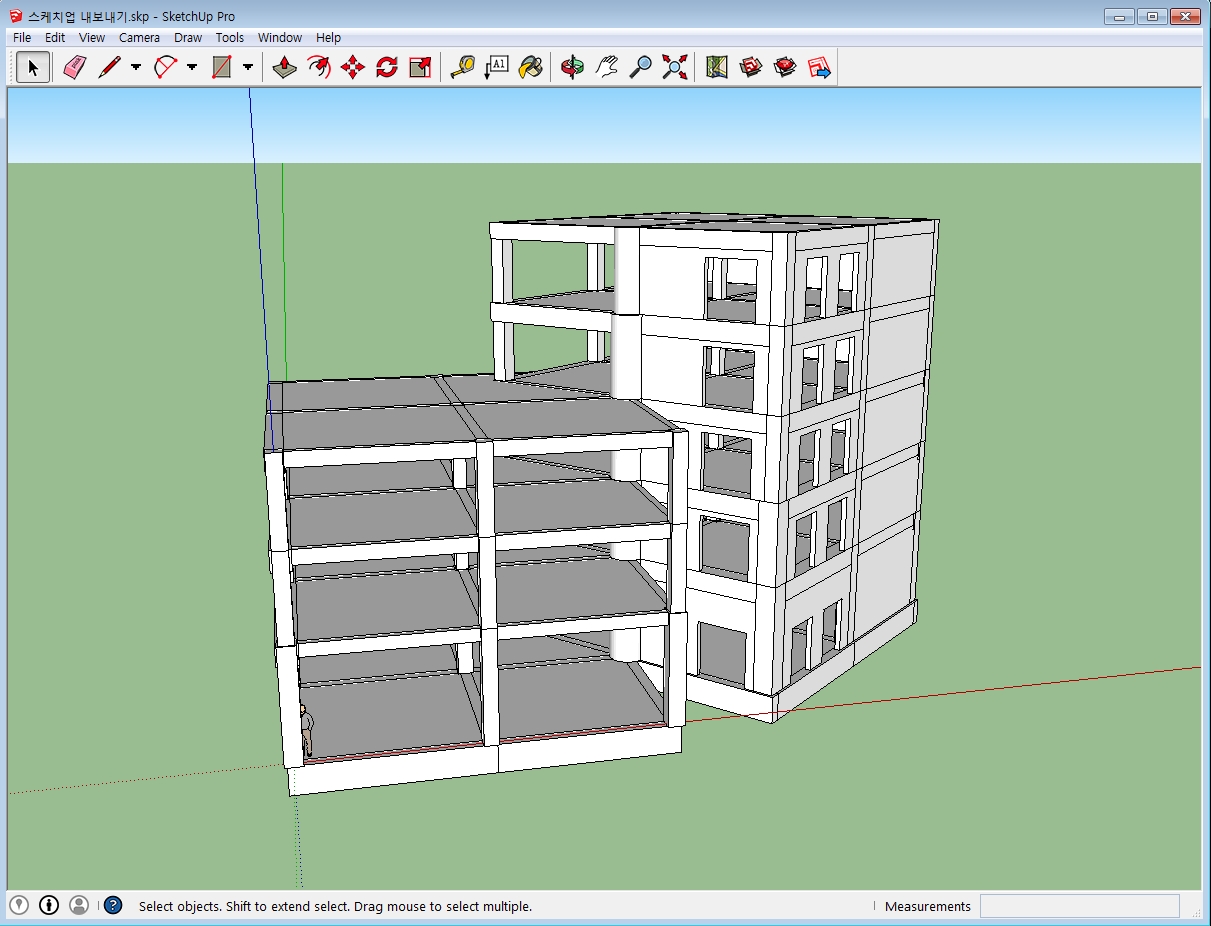

midas Drawing의 구조정보모델을 스케치업으로 내보내기 원칙
- 부재타입별로 Layer를 구분합니다.
midas Drawing의 구조정보모델을 스케치업으로 내보내기 원칙
- 기둥, 보, 벽돌벽, 블록벽, 비구조 콘크리트벽, 사용자 벽, 벽, 데크슬래브, 사용자 슬래브, 슬래브, 계단, 매트기초, 독립기초,
- 줄기초, 파일기초, 가새, 트러스, 중도리, 띠장, 페데스탈 이상 20가지 Lyaer를 구분하고 있으며, 해당 Layer의 부재가 없으면
Layer 생성을 하지 않습니다.
- 부재별로 그룹핑합니다.
- 스케치업의 기능을 사용하기 위해서 필요한 경우 Explode 하거나 Edit Group 기능을 활용하십시오.
midas Drawing 의 구조정보모델
- midas Drawing은 구조해석에 사용된 Node-Element (구조점-구조선) 기반의 모델을 도면생성과 다른 3D 응용
프로그램과의 호환을 위해 부재간 결합규칙을 적용하여 기하모델로 전환하는 과정을 거칩니다.
스케치업 다운로드 및 기능 활용에 관련한 자세한 내용은 http://www.sketchup.com/에서 확인하시기바랍니다.
|
