뷰포트   VPORTS

모형 공간 또는 배치 공간에서 뷰포트를 여러 개 작성합니다.

▒ 실행방법

실행경로

메인 메뉴에서 [뷰]  > [명명된 뷰포트], [뷰포트]

Icon :

명령어

VPORTS

단축키

항목이 없습니다.

▒ 관련기능

▒ 명령행

▒ 상세설명

뷰포트의 수와 정렬 및 연관된 설정을 뷰포트 구성이라고 합니다.

옵션을 입력해서 뷰포트의 설정을 구성합니다.

각 옵션에 대한 기능 설명은 아래와 같습니다.

나열(?)

모형 공간 뷰포트의 식별 번호와 화면에서의 위치를 표시합니다.

현재 뷰포트가 첫 번째로 나열되며, 뷰포트의 왼쪽 하단 및 오른쪽 상단이 뷰포트의 위치를 정의합니다.

이러한 구석에 대해서는 0.0,0.0(도면 영역의 왼쪽 하단)과

1.0,1.0(오른쪽 상단) 사이의 값이 사용됩니다.

저장(S)

지정한 이름을 사용하여 현재 뷰포트 구성을 저장합니다.

복원(R)

이전에 저장된 뷰포트 구성을 복원합니다.

삭제(D)

명명된 뷰포트 구성을 삭제합니다.

단일(SI)

현재 뷰포트의 뷰를 사용하여 도면을 단일 뷰포트 뷰로 되돌립니다.

결합(J)

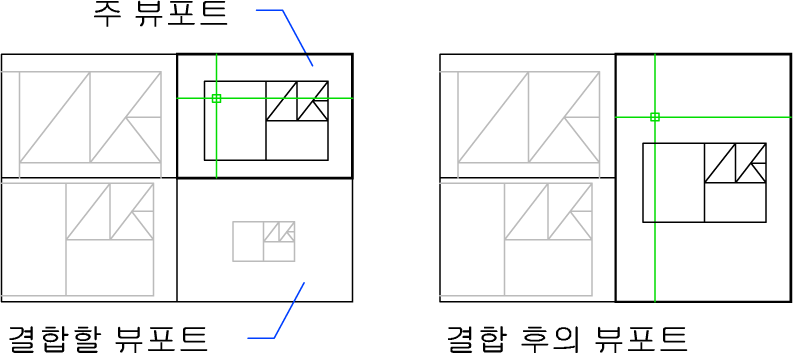

인접한 모형 뷰포트 두 개를 결합하여 큰 뷰포트 하나로 만듭니다.

두 모형 뷰포트는 같은 길이의 공통 모서리를 공유해야 합니다. 결과로 생성된 뷰포트는 주 뷰포트의 뷰를 상속합니다.

2

현재 뷰포트를 절반 크기로 분할합니다.

뷰포트 두 개: 수평(H)/<수직>: 옵션을 입력합니다.

입션한 옵력에 따라 수평 또는 수직으로 분할 합니다.

3

현재 뷰포트를 3개의 뷰포트로 분할합니다.

뷰포트 세 개:  수평(H)/수직(V)/위(A)/아래(B)/왼쪽(L)/<오른쪽>: 옵션을 입력합니다.

수평 옵션과 수직 옵션은 영역을 1/3 크기로 분할합니다. 위, 아래, 왼쪽 및 오른쪽 옵션은 더 큰 뷰포트가 배치되는 위치를 지정합니다.

4

현재 뷰포트를 동일한 크기를 갖는 4개의 뷰포트로 분할합니다.

뷰포트 네 개: 왼쪽(L)/오른쪽(R)/<동일(E)>: 옵션을 입력합니다.
