래스터 이미지

래스터 이미지 IMAGEATTACH

참조할 래스터이미지 파일을 가져옵니다.

▒ 실행방법

실행경로

메인 메뉴에서 [삽입] > [래스터 이미지]

Icon :

명령어

IMAGEATTACH

단축키

항목이 없습니다.

▒ 관련기능

명령
항목이 없습니다.

시스템변수
항목이 없습니다.

▒ 명령행

명령행

명령: IMAGEATTACH

삽입점 지정<0,0>:

기본 이미지 크기: 폭:<n> 높이:<n>

축척 비율 지정 또는 [단위(U)]<1>:

명령:IMAGEATTACH

▒ 상세설명

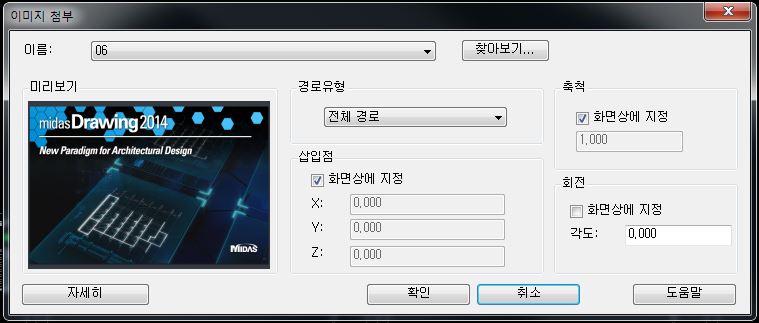

참조 파일 선택 대화상자가 표시됩니다. 래스터 이미지 파일을 선택해서 이미지를 삽입합니다.


	이름	부착할 이미지를 나타냅니다.
	찾아보기	참조 파일 선택 대화상자(표준 파일 선택 대화상자)를 엽니다.
	미리보기	부착할 이미지를 표시합니다.
	경로 유형	이미지 파일에 대해 전체(절대) 경로나 상대 경로 또는 경로 없음 및 이미지 파일의 이름을 선택합니다. 이때 이미지 파일은 현재 도면 파일과 같은 폴더에 있어야 합니다.
	삽입점	선택한 이미지 파일의 삽입점을 지정합니다. 화면상에 지정이 기본값입니다. 기본 삽입점은 0,0,0입니다. 화면상에 지정 명령 프롬프트 또는 좌표 입력 장치의 방향 입력입니다. 화면상에 지정을 선택하지 않은 경우, X, Y 및 Z에 삽입점을 입력합니다. X X 좌표값을 설정합니다. Y Y 좌표값을 설정합니다. Z Z 좌표값을 설정합니다.
	축척	선택한 이미지의 축척 비율을 지정합니다. 화면상에 지정 명령 프롬프트 또는 좌표 입력 장치를 사용하여 입력할 수 있습니다. 화면상에 지정을 선택하지 않은 경우, 축척 비율 값을 입력하십시오. 기본 축척 비율은 1입니다. 축척 비율 필드 축척 비율의 값을 입력합니다. 기본 축척 비율은 1입니다.
	회전	선택한 이미지의 회전 각도를 지정합니다. 화면상에 지정 화면상에 지정을 선택한 경우, 대화상자를 종료하고 좌표 입력 장치로 객체를 회전하거나 명령 프롬프트에 회전 각도값을 입력할 수 있습니다. 각도 화면상에 지정을 선택하지 않은 경우, 대화상자에 회전 각도를 입력하십시오. 기본 회전 각도는 0(영)도입니다.
	자세히	선택한 이미지 파일에 대한 상세 정보를 표시합니다. 해상도 현재 단위 측정값당 수평 및 수직 픽셀 수를 표시합니다. 현재 CAD단위 현재 측정 단위를 표시합니다. 이미지 크기 (픽셀) 픽셀로 측정한 래스터 이미지의 폭 및 높이를 표시합니다. 이미지 크기 (단위) midas CAD 단위로 측정한 래스터 이미지의 폭 및 높이를 표시합니다. 찾은 위치 이미지 파일이 있는 경로를 표시합니다. 저장된 경로 이미지 파일을 부착할 때 도면과 함께 저장한 경로를 표시합니다. 경로는 경로 유형 설정에 따라 결정됩니다.
