단위    UNITS

길이, 각도의 표시유형과 단위, 정밀도 등을 설정합니다.

▒ 실행방법

실행경로

메인 메뉴에서 [형식]  > [단위]

Icon :

명령어

UNITS

단축키

UN

▒ 관련기능

▒ 명령행

▒ 상세설명

좌표, 거리 및 각도 표시에 사용할 형식과 정밀도 및 기타 규약은 도면 템플릿 파일에 설정 및 저장되어 있습니다.

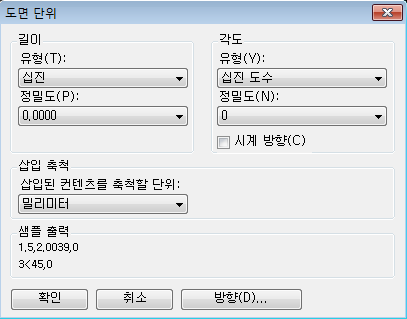

이러한 설정을 현재 도면 파일에서 변경할 수도 있습니다. 도면 단위 대화상자가 표시됩니다.

길이

거리와 좌표의 표기를 위한 단위 유형 및 정밀도를 지정합니다.

유형

목록에서 단위 유형을 선택합니다.

값으로는 건축, 십진, 엔지니어링, 분수, 과학이 있습니다. 엔지니어링과 건축 형식을 사용하면 피트와 인치 단위로 표시되고 각각의 도면 단위가 1인치로 간주됩니다. 나머지 형식은 실제 단위를 나타낼 수 있습니다.

정밀도

정도 즉, 소수점 이하 자릿수를 지정합니다.

각도

각도 표기를 위한 유형 및 정밀도를 지정합니다.

유형

현재 각도 형식을 설정합니다.

정밀도

현재 각도 표시의 정밀도를 설정합니다.

다양한 각도 측정에 다음 규칙이 사용됩니다.

십진 도는 십진수로, 그래드는 소문자 g 접미사로, 라디안은 소문자 r 접미사로 표시됩니다. 도/분/초 형식은 도에는 d를, 분에는 '를, 초에는 "를 사용합니다. 예:123d45'56.7"측량사 단위는 북쪽 또는

남쪽을 나타내는 데는 N 또는 S를, 각도가 정북 또는 정남에서 어느 정도 동쪽 또는 서쪽을 향하는지를 나타내는 데는 도/분/초를, 동쪽 또는 서쪽을 나타내는 데는 E 또는 W를 사용하여 각도를 베어링으로 보여줍니다(예:N 45d0'0" E).

각도는 항상 90도보다 작으며 도/분/초 형식으로 표시됩니다.

각도가 정확하게 북, 남, 동, 서이면 나침반의 방위점을 나타내는 단일 글자만이 표시됩니다.

시계 방향

시계 방향으로 양의 각도를 계산합니다. 양의 각도의 기본 방향은 시계 반대 방향입니다.

각도를 묻는 프롬프트가 표시되면 원하는 방향을 지시하거나 시계 방향으로 지정된 설정에 상관 없이 각도를 입력할 수 있습니다.

삽입 축척

삽입된 도면이나 블록의 측정 단위를 설정합니다.

이 옵션으로 지정된 단위와 다른 단위로 작성된 블록 또는 도면은 삽입될 때 크기가 맞춰집니다.

샘플 출력

현재 단위 및 각도 설정의 예를 표시합니다.

조명

현재 도면의 포토메트릭 웹 라이트 광도에 대한 측정 단위를 제어합니다.

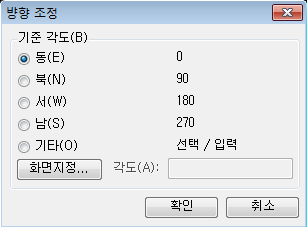

방향

각도의 기준 방향을 지정합니다.
