길이편집    LENGTHEN

객체의 길이와 호의 사이각을 변경합니다.

▒ 실행방법

실행경로

메인 메뉴에서 [수정]  > [단독편집] > [길이편집]

Icon :

명령어

LENGTHEN

단축키

LEN

▒ 관련기능

▒ 명령행

▒ 상세설명

변경 내용을 퍼센트, 증분 또는 최종 길이나 각도로 지정할 수 있습니다.

LENGTHEN을TRIM 또는 EXTEND 대신 사용할 수 있습니다.

객체 선택

객체의 길이와 사이각(적용 가능할 경우)을 표시합니다.

LENGTHEN은 닫힌 객체에는 영향을 주지 않습니다.

선택한 객체의 돌출 방향은 현재 사용자 좌표계(UCS)의 Z 축에 평행일 필요가 없습니다.

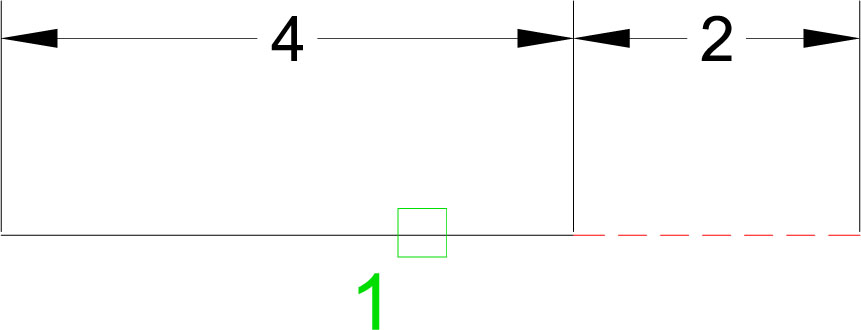

증분

선택점에 가장 가까운 끝점으로부터 측정된 지정된 증분값만큼 객체의 길이를 변경합니다.

증분은 선택점에 가장 가까운 끝점으로부터 측정된 지정된 증분값만큼 호의 각도도 변경합니다.

양수 값이면 객체가 확대되고 음수 값이면 객체가 잘립니다.

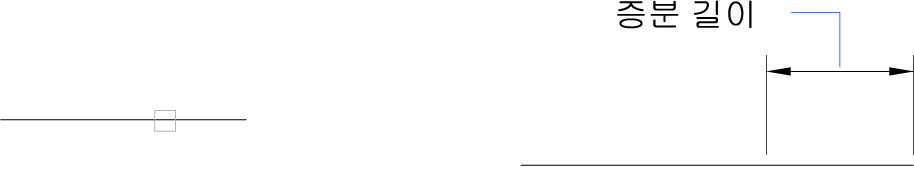

증분 길이

지정된 증분값만큼 객체의 길이를 변경합니다.

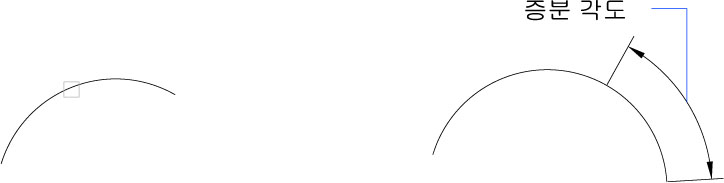

각도

선택된 호의 사이각을 지정된 각도만큼 변경합니다.

퍼센트

객체의 길이를 전체 길이에 대해 지정된 퍼센트로 설정합니다.

합계

선택점에 가장 가까운 끝점으로부터 지정된 값으로 객체의 길이를 조정합니다.

동적

동적 끌기 모드를 켭니다.

선택된 객체의 끝점 중 하나를 끌어 객체 길이를 변경할 수 있습니다. 다른 끝점은 고정된 채로 있습니다.

증분 길이

지정된 증분값만큼 객체의 길이를 변경합니다.

각도

선택된 호의 사이각을 지정된 각도만큼 변경합니다.
