분해    EXPLODE

복합 객체를 구성요소 객체로 분해합니다.

▒ 실행방법

실행경로

메인 메뉴에서 [수정]  > [분해] > [분해]

Icon :

명령어

EXPLODE

단축키

X

▒ 관련기능

▒ 명령행

▒ 상세설명

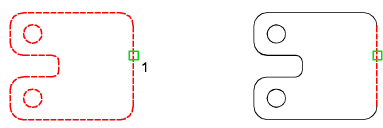

폴리선과 같은 여러 개의 객체로 구성된 복합 객체를 개별 객체로 해체합니다.

분해할 수 있는 객체에는 블록, 폴리선 및 영역이 있습니다.

분해된 객체의 색상, 선종류 및 선가중치는 변경될 수 있습니다.

다른 결과는 분해하는 복합 객체의 유형에 따라 다릅니다.

분해될 수 있는 객체 및 각 결과에 대한 다음 리스트를 참고하십시오.

객체를 분해하는 동시에 해당 특성을 변경하려면 XPLODE를 사용합니다.

2D 폴리선

연관된 모든 폭 또는 접선 정보를 무시합니다.

굵은 폴리선의 경우, 결과 선 및 호는 폴리선의 중심을 기준으로 배치됩니다.

주석 객체

현재 축척 표현을 더 이상 주석이 아닌 구성 부분으로 분해합니다. 기타 축척 표현은 제거됩니다.

호

균일하지 않게 축척된 블록 내에 있는 경우 타원형 호로 분해합니다.

블록

하나의 그룹 단계를 한 번에 제거합니다.

블록이 폴리선 또는 내포된 블록을 포함하는 경우 분해하면 폴리선 또는 내포된 블록으로 분해됩니다.

다시 이 폴리선 또는 내포된 블록을 분해하려면 다시 한번 분해 명령으로 분해해야 합니다.

원

균일하지 않게 축척된 블록 내에 있는 경우, 타원으로 분해합니다.

지시선

지시선에 따라 선, 스플라인, 솔리드(화살촉), 블록 삽입(화살촉, 주석 블록), 여러 줄 문자 또는 공차 객체로 분해합니다.

여러 줄 문자

문자 객체로 분해합니다.

여러 줄

여러 선 및 호로 분해합니다.
