구조평면도 생성      GENERATESTRUCTUREPLANE

midas eGen의 구조설계 정보모델을 기반으로 주심도, 기초평면도, 구조평면도를 생성합니다.

▒ 실행방법

실행경로

메인 메뉴에서 [도면생성]  > [구조 평면도 생성]

Icon :

명령어

GENERATESTRUCTUREPLANE

단축키

GSP

▒ 관련기능

▒ 명령행

▒ 상세설명

기능을 실행하면 다음과 같은 순서대로 명령을 진행합니다.

명령: GSP

구조평면도를 생성합니다. 대화상자:

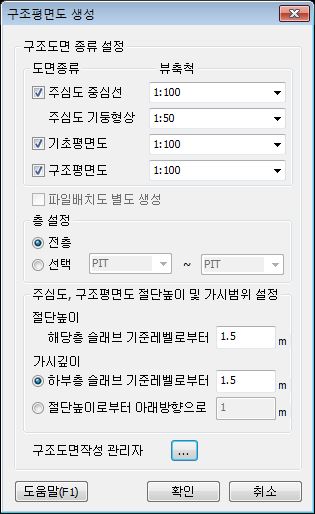

구조평면도 생성 대화상자가 열립니다.

대화상자에서 콤보선택이나 값을 입력하여 설정합니다.

확인을 클릭 하면 구조평면도 생성 대화상자가 닫히면서 삽입점을 지정하라는 프롬프트가 표시됩니다.

삽입점 지정:

화면상의 특정지점을 클릭하거나, 좌표값을 입력합니다.

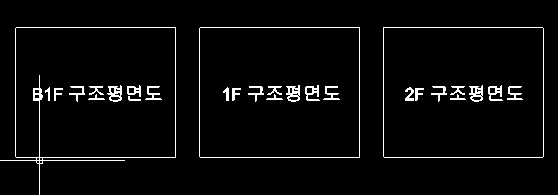

배열간격 지정 [A3간격(A3)/A1간격(A1)] <A3>:

화면상에서 배열의 방향 및 간격을 지정합니다.

명령행에 A3 또는 A1을  입력하거나 마우스 커서를 좌우로 움직여서 원하는 간격을 지정한 후 마우스 왼쪽 버튼을 클릭합니다.

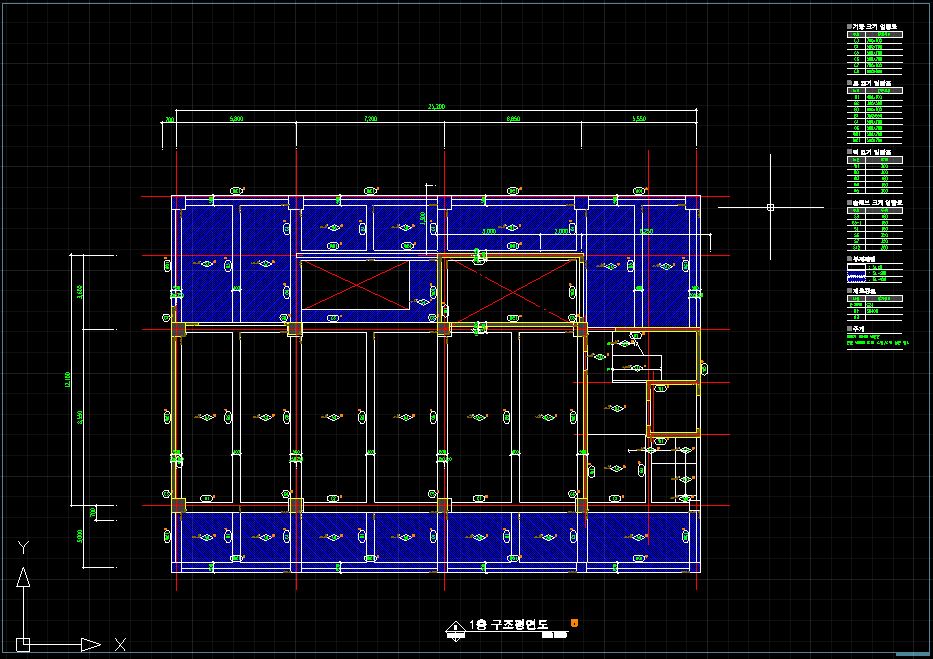

[클릭]하면 도면이 화면에 생성되고, 명령이 종료됩니다.

생성된 도면은 좌측 워크트리 윈도우에 자동으로 등록되어 관리됩니다.

◈ 구조 평면도 생성 동영상

: 생성한 도면의 시트 배치 및 연속출력

자동 생성한 구조도면을 시트에 배치하고, midas Drawing의 연속출력 기능을 이용하여 프로젝트를 완료합니다.

1. 먼저 시트출력을 위해 정보모드에서 CAD 모드로 모드를 전환합니다.  CAD 모드에서 등록 된 시트를 배치합니다.

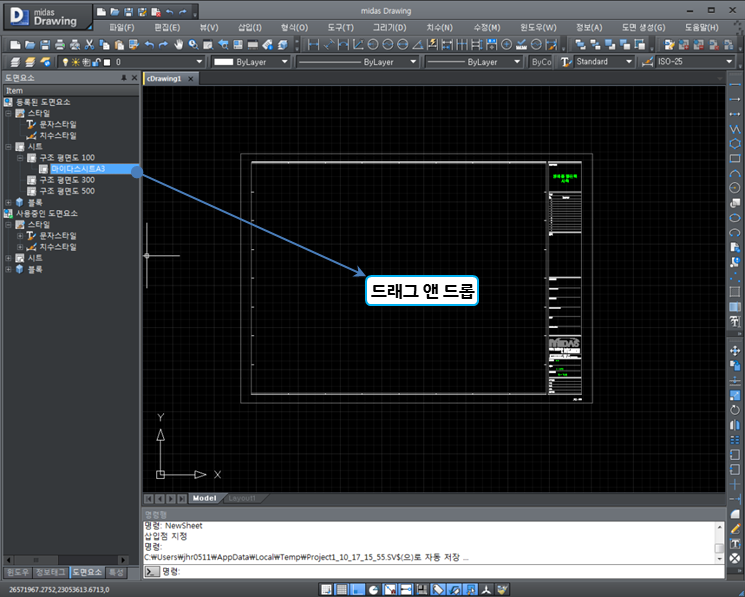

    시트를 배치하는 방법은 메인메뉴의 삽입 > 새시트 기능을 이용해 배치하는 방법이 있고,  작업화면 좌측의

    워크트리 > 도면요소 에서 직접 시트를 클릭하여 작업화면에 Drag & Drop으로 삽입하는 방법이 있습니다.

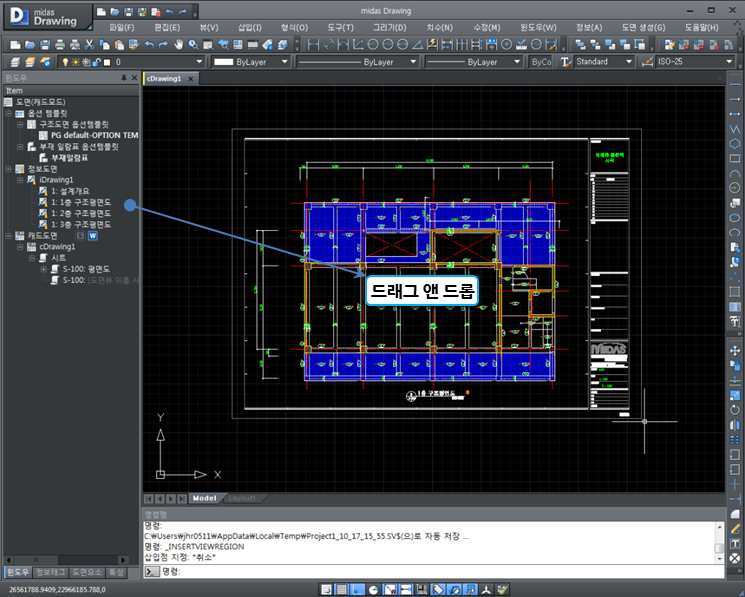

2. 시트 배치를 완료한 후에, 워크트리 > 윈도우에서 생성 한 도면을 Drag & Drop 방식으로 시트에 배치합니다.

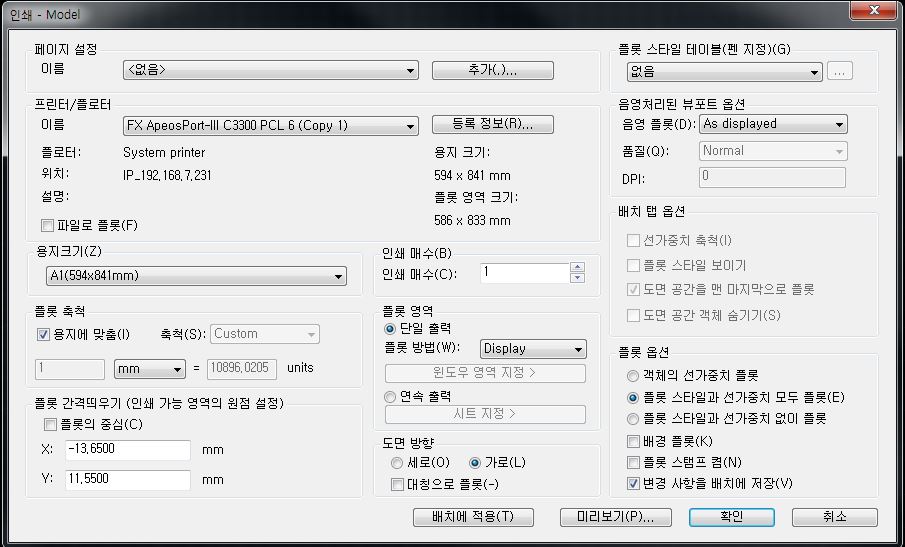

3. 시트에 도면배치를 이러한 방식으로 완료한 이후에는 midas Drawing 만의 연속출력 기능을 이용해서

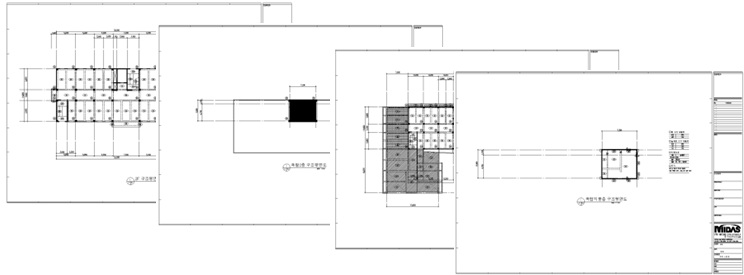

    각각 축척이 다른 여러장의 도면을 한번에 일괄 출력합니다.

◈ 시트 배치 및 도면출력 동영상

도면종류

생성할 구조평면도의 종류를 설정합니다.

대화상자에서 생성하고자 하는 [도면종류]를 체크하여 선택또는 해제합니다.

뷰축척

생성할 구조평면도의 뷰 축척을 설정합니다.

 [뷰 축척]란은 체크온 된 도면종류만 활성화 됩니다. 콤버버튼을 눌러 선택하거나 사용자가 입력합니다.

파일배치도 별도생성

파일이 있는 프로젝트에 한해서 활성화되며, 디폴트는 체크가 되어있습니다.

체크시 기초평면도나 층별구조 평면도와는 별도로 기초의 형상과 파일의 위치만을 표시하는 도면을 생성합니다.

절단 높이 및 가시범위 설정

생성할 구조 평면도의 절단높이 및 가시깊이에 대해서 상세 설정을 합니다.

층 설정

도면을 생성할 층을 설정합니다.

라디오 버튼을 누르면 층을 입력하는 박스가 활성화 되어 원하는 층범위를 선택할 수 있습니다.

구조도면작성 관리자

구조도면작성 관리자 대화상자를 표시합니다.

▒ Tip & QnA
