구조 단면도 생성    GENERATE STRUCTRAL SECTION

midas eGen의 구조설계 정보모델을 기반으로 구조 단면도를 생성합니다.

▒ 실행방법

실행경로

메인 메뉴에서 [도면생성]  > [구조 단면도 생성]

Icon :

명령어

GENSTRUCTRALSECTION

단축키

GSS

▒ 관련기능

▒ 명령행

▒ 상세설명

구조 단면도 생성 기능을 실행하면, 단면도 생성을 원하는 시작지점과 끝지점을 클릭합니다.

이때 가시방향과 가시범위를 정하여 단면도 생성을 완료합니다.

다음과 같은 명령 프로세스가 진행됩니다.

1. 명령: _GENSTRUCTRALSECTION.

2. 단면도 이름<구조단면도-1>:SECTION

    생성할 구조 단면도의 이름을 명령행에 입력합니다. 기본 default 값은 구조단면도-1로 출력됩니다.

3. 시작점 지정 또는 [축렬선택(S)] :

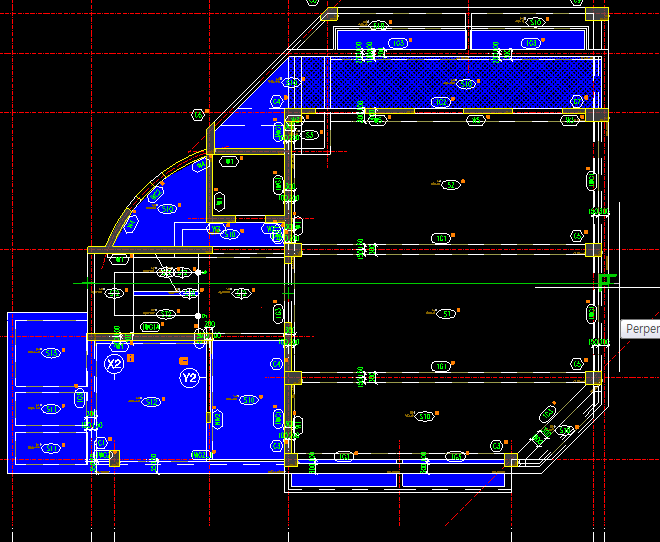

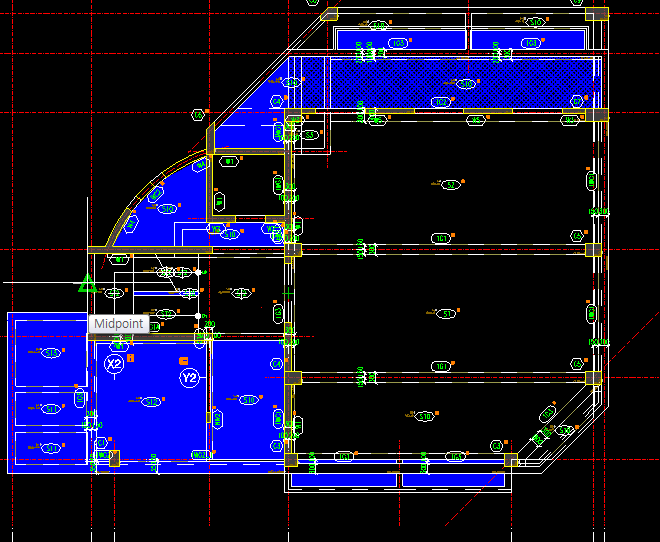

    구조 평면도 에서 절단할 단면의 시작점을 지정합니다.

4. 다음점 지정:

    시작점에 이어서 다음점을 지정하고, 지점 설정을 마쳤으면 Enter키를 누릅니다.

5. 가시방향 및 범위 지정:

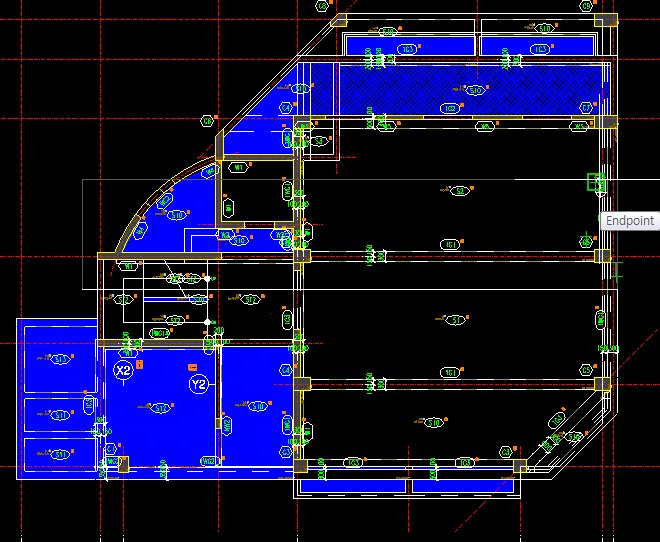

    마우스 커서를 이용해 가시방향 및 범위를 지정하고 마우스 왼쪽 버튼을 클릭합니다.

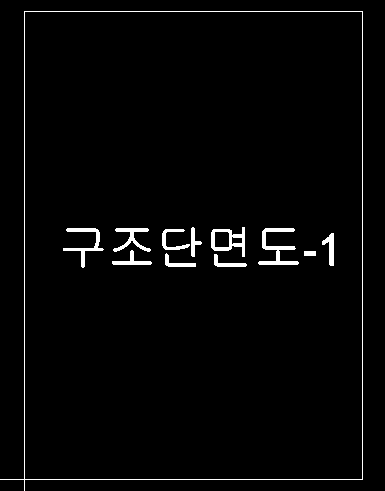

    이때 직사각형의 선이 입력한 단면도 이름과 함께 나타납니다.

6. 삽입점 지정<0,0,0>:

    [클릭]하여 삽입점을 지정하고 단면도 생성을 완료합니다.

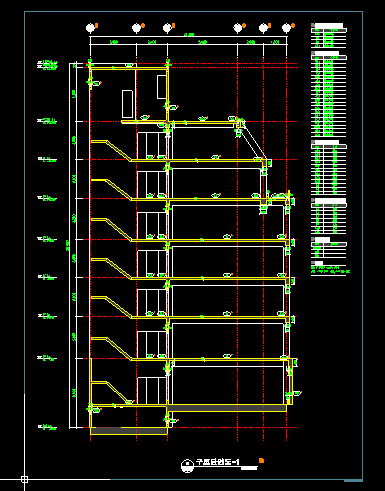

생성이 완료되면 워크트리의 [정보도면]의 현재화면(윈도우)에 생성된 단면도가  등록됩니다.

◈ 구조 단면도 생성 동영상

: 생성된 도면의 시트 배치 및 연속출력

생성한 구조 단면도 또한 구조 평면도와 마찬가지의 방식으로 생성된 도면을 시트에 배치하고, 연속 출력하여 프로젝트를 완료합니다.

▒ Tip & QnA
