부재일람표 형식등록    REGISTERMEMBERLISTTEMPLATE

각종 부재일람표의 생성 스타일을 설정합니다.

▒ 실행방법

실행경로

메인 메뉴에서 [도면생성]  > [부재일람표 형식등록]

Icon :

명령어

REGISTERMEMBERLISTTEMPLATE

단축키

RMLT

▒ 관련기능

▒ 명령행

▒ 상세설명

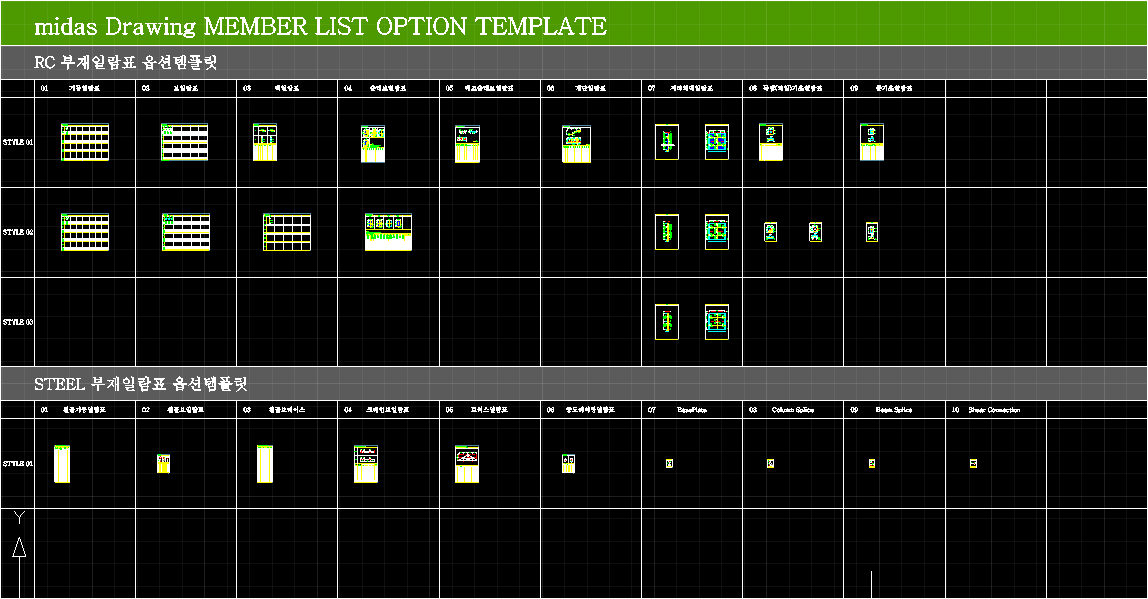

부재 일람표 형식등록 기능은 부재 일람표 옵션 텦플릿 모드에서만 활성화 됩니다.

RC/STEEL 구조의 부재일람표 생성을 위해 형식을 등록합니다.

기능을 실행하면 RC 및 STEEL 부재의 종류를 표시합니다.

RC부재 종류 선택 [기둥(C)/벽(W)/슬래브(S)/보(B)/지하외벽(BW)/독립기초(F)/줄기초(CF)/계단(ST)/데크슬래브(DS)]

이떄, 명령행에 등록하고자 하는 부재의 옵셥을 선택거나, 명령행에 해당 부재의 명령어를 입력하고, Enter 또는 Space Bar 키를 누르면

해당 부재의 스타일 등록을 위한  대화상자를 표시합니다.

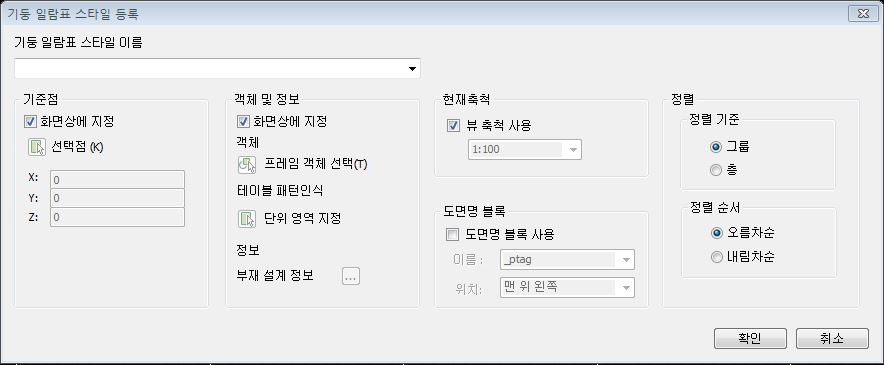

기둥을 선택했을 때 기둥일람표 스타일 등록 대화상자가 표시됩니다.

이 대화상자에서 기준점, 객체 및 정보, 축척, 정렬기준등을 설정하여서 부재일람표 형식 등록을 완료합니다.

확인을 누르면 대화상자가 닫히면서 부재일람표 형식 등록을 위한 명령 프롬프트가 순차적으로 표시됩니다.

순차적으로 표시되는 명령 프롬프트에 따라서 명령을 실행합니다.

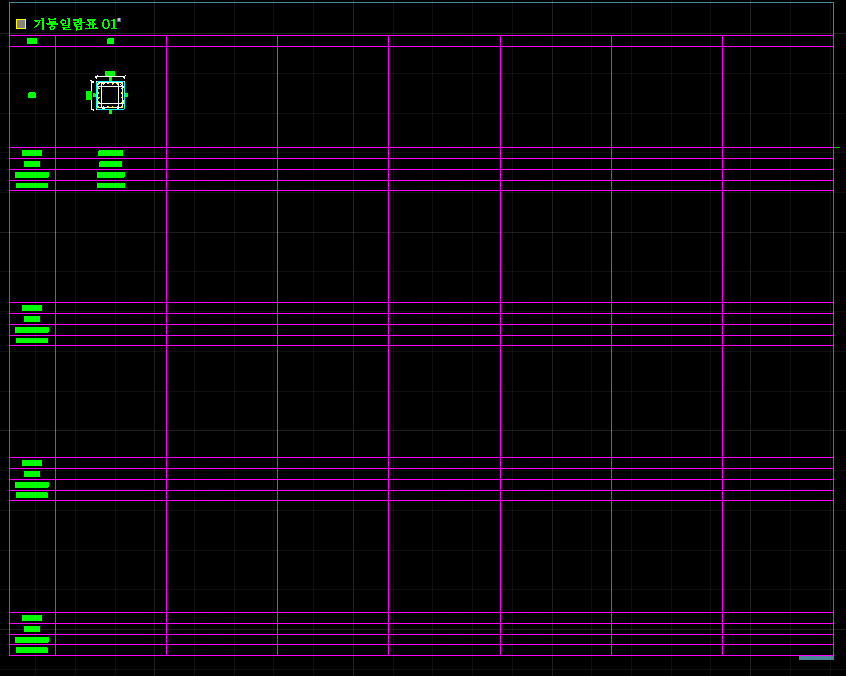

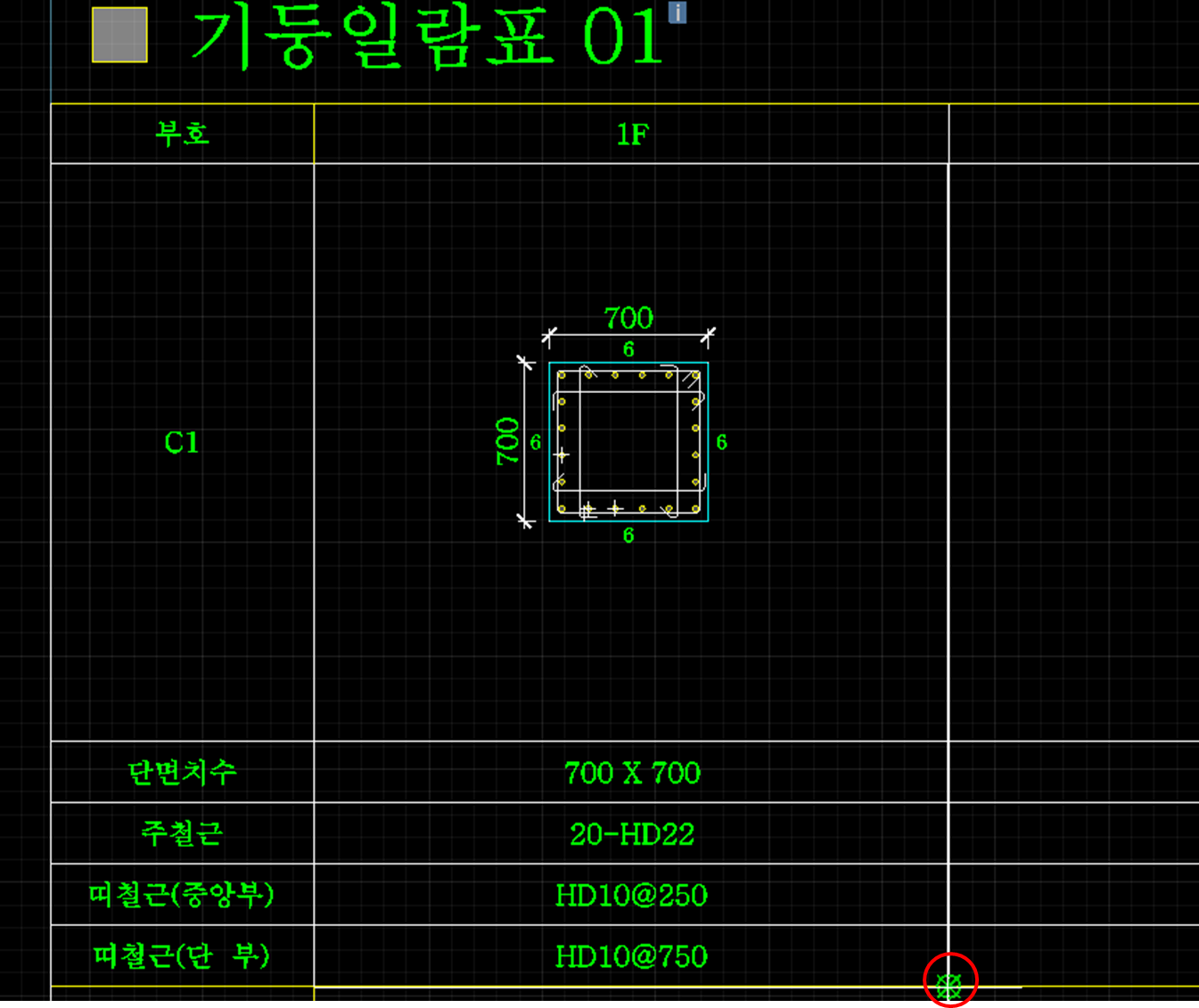

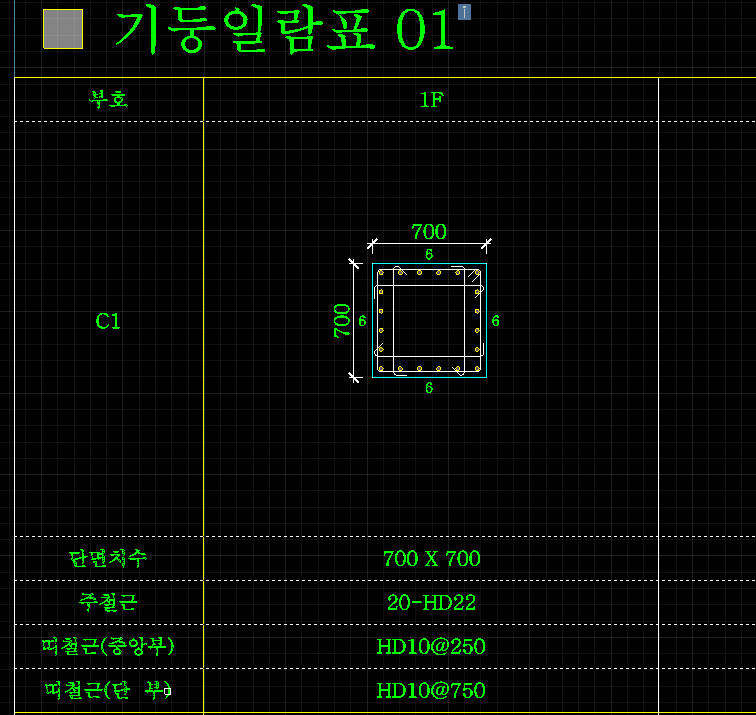

다음은 기둥 일람표  형식 등록 프로세스 입니다.

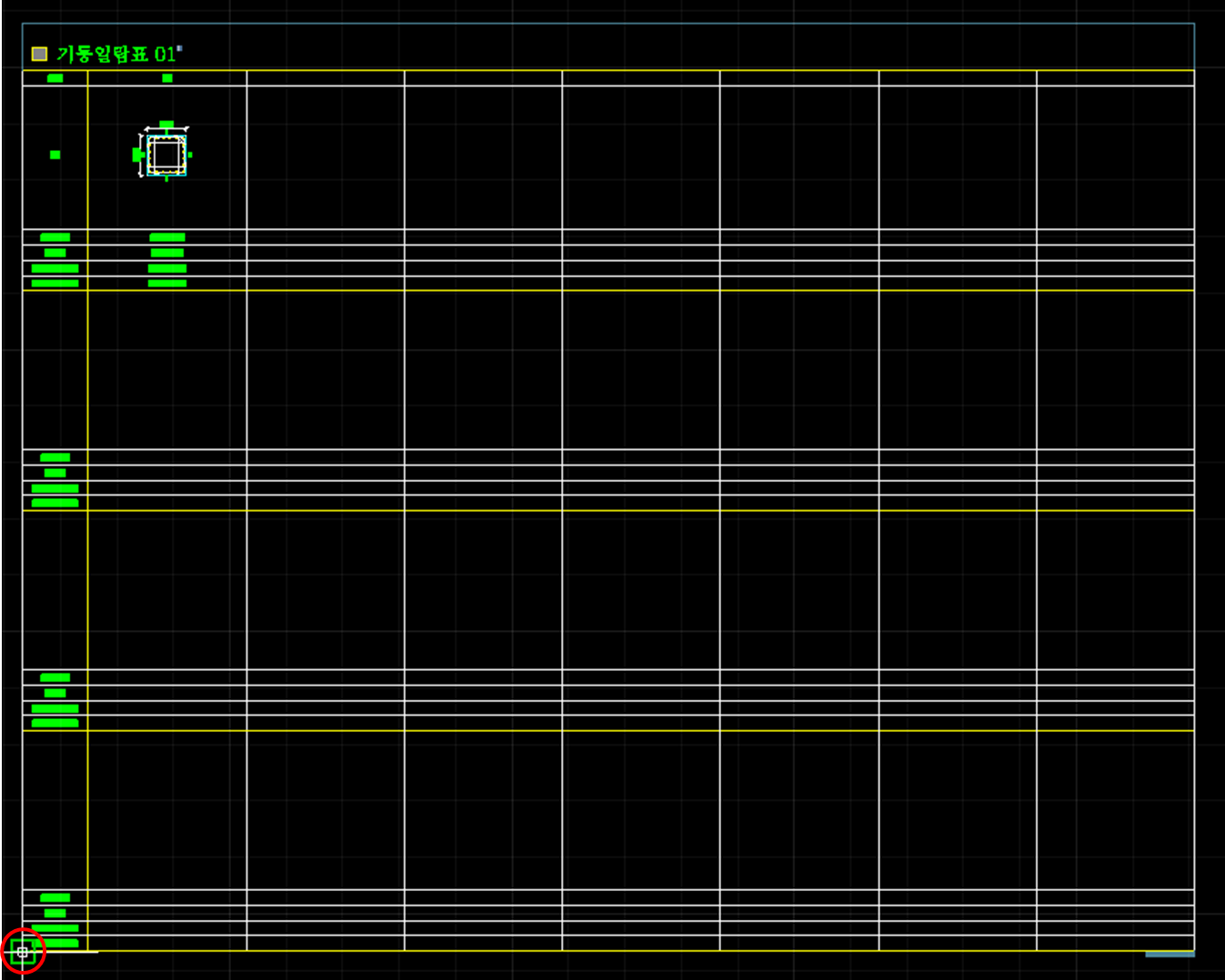

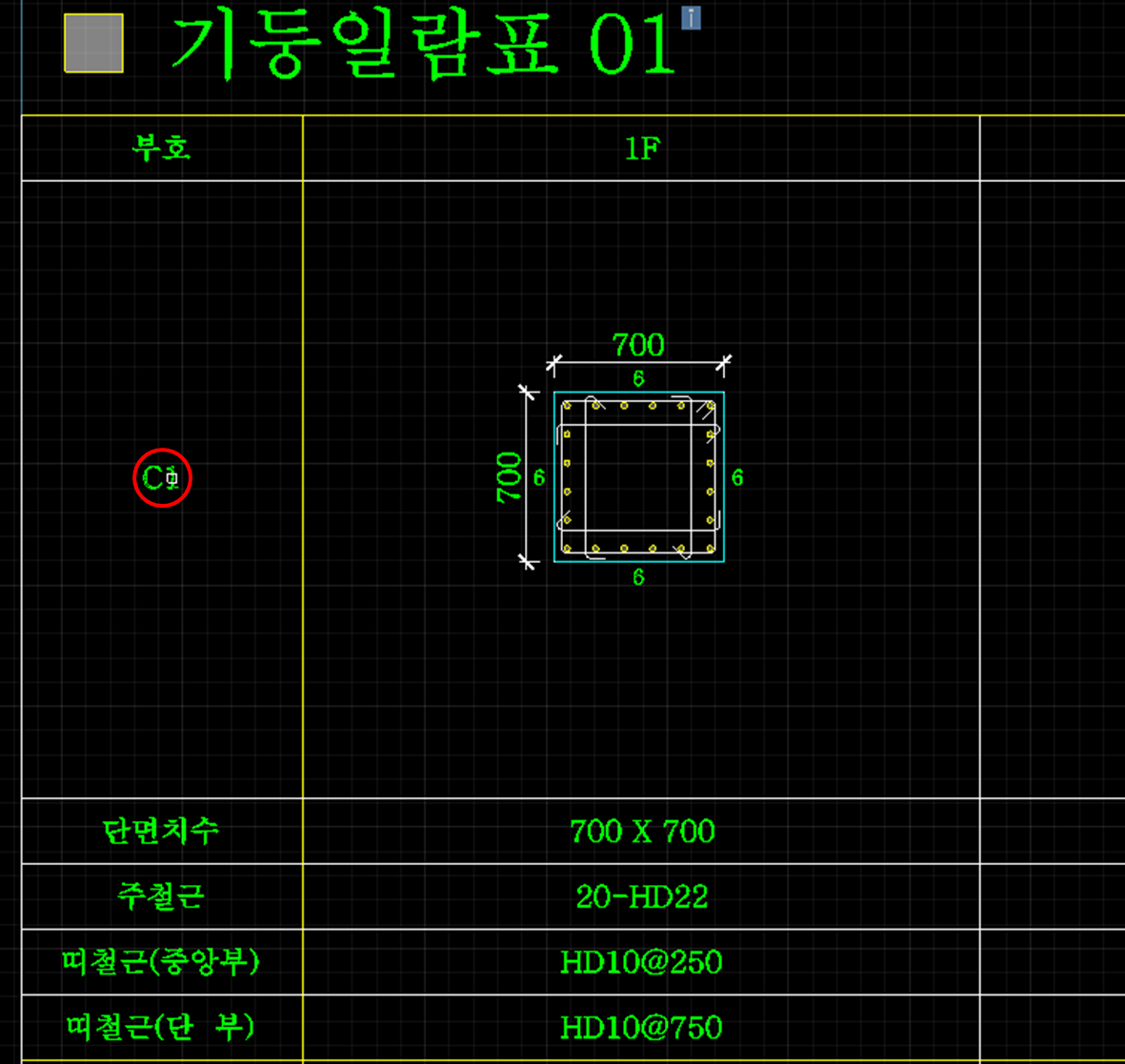

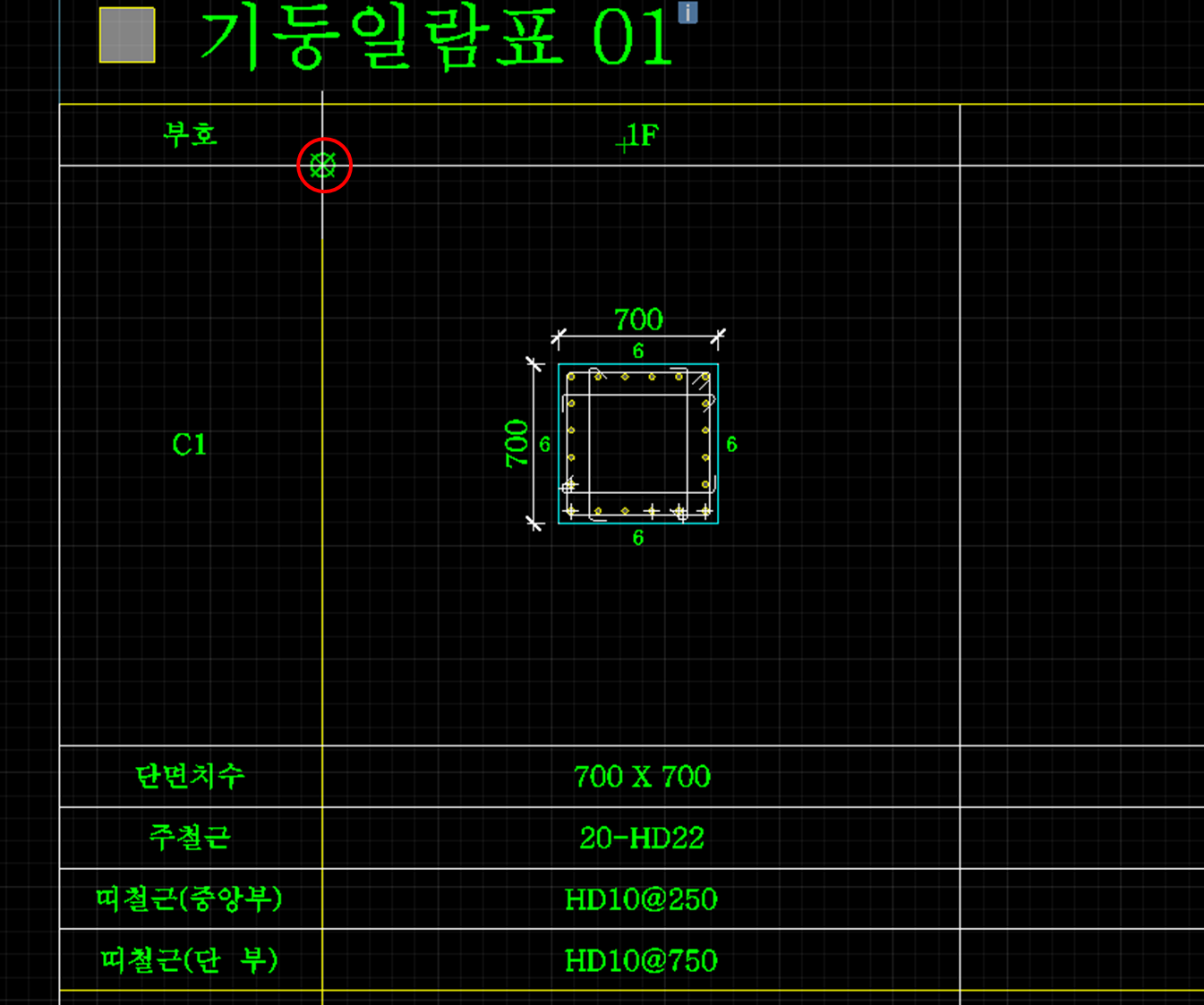

1. 기준점 입력:

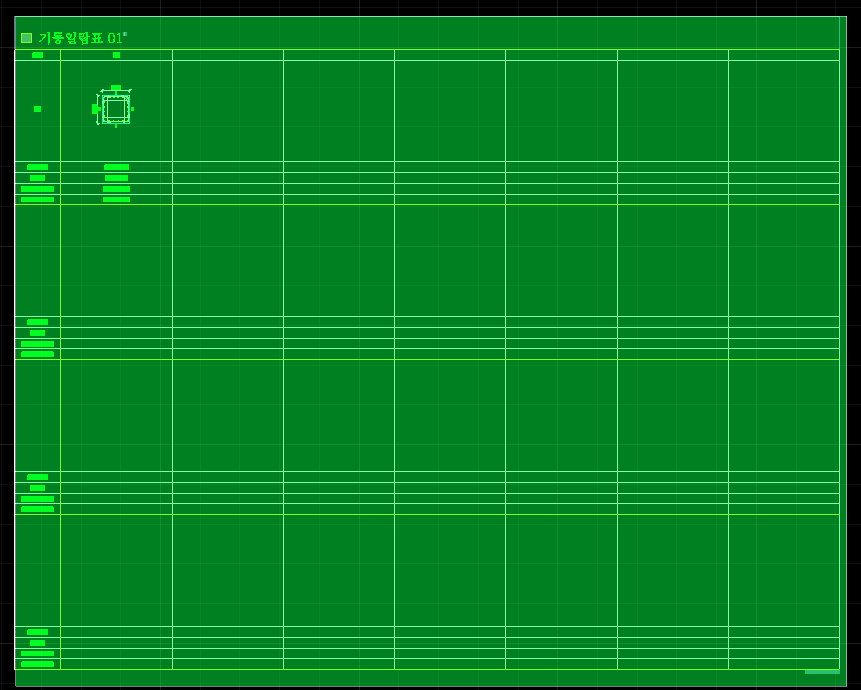

2. 일람표 전체 선택:

3. 단위 셀 첫번째 모서리 지정:

4. 단위 셀 두번째 모서리 지정:

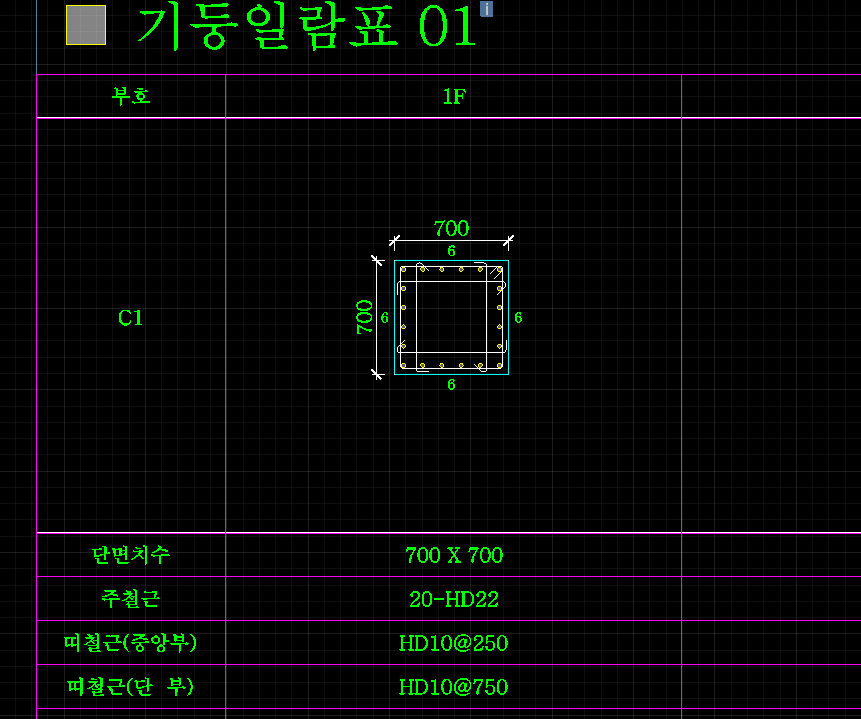

5. 테이블 인식결과 확인 :

6. 고정 객체 선택:

7. 그룹이름 문자 선택:

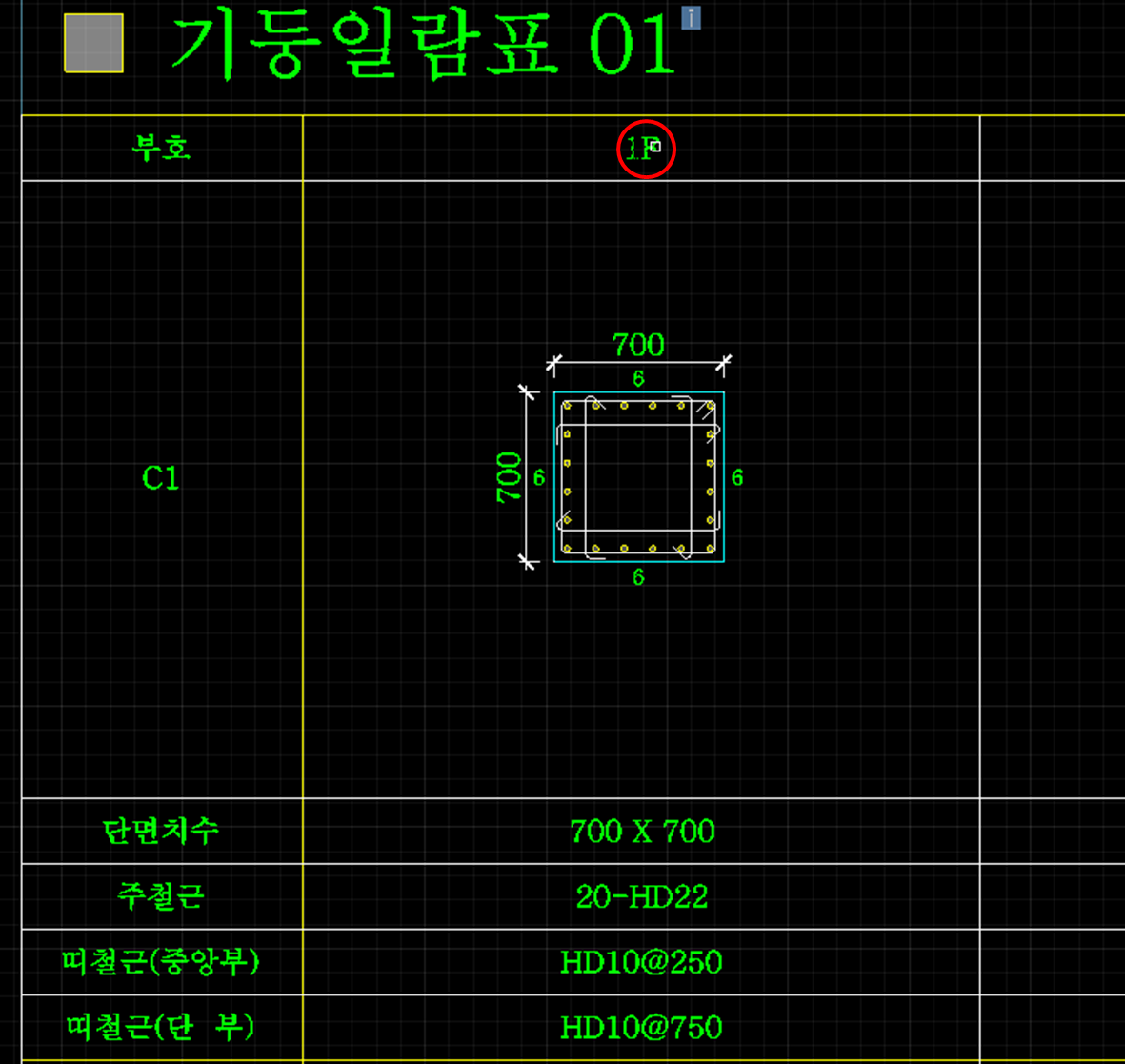

8. 층이름 문자 선택:

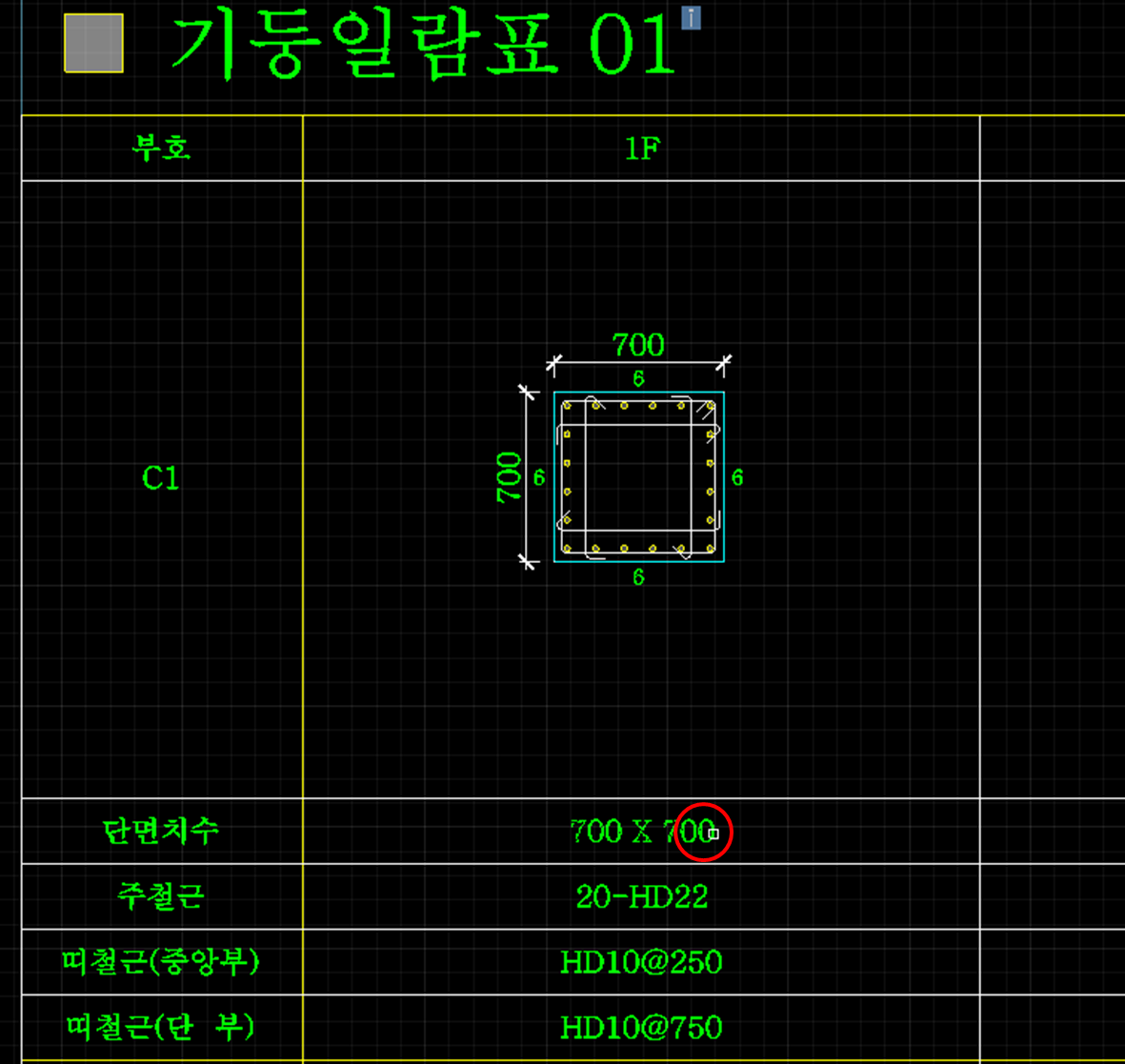

9. 단면크기 문자 선택:

10. 주근 문자 선택:

11. 중앙부 띠철근 문자 선택:

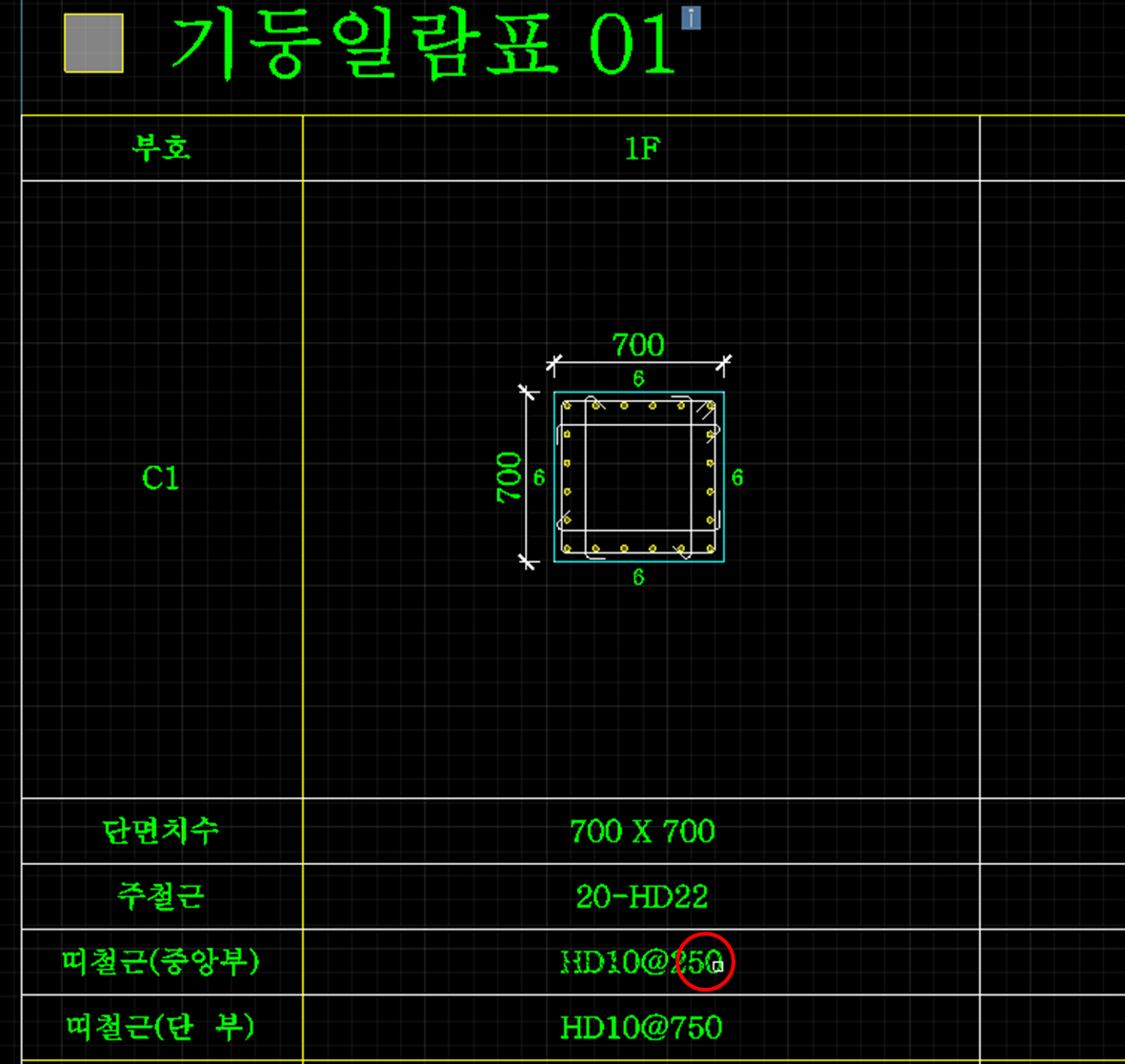

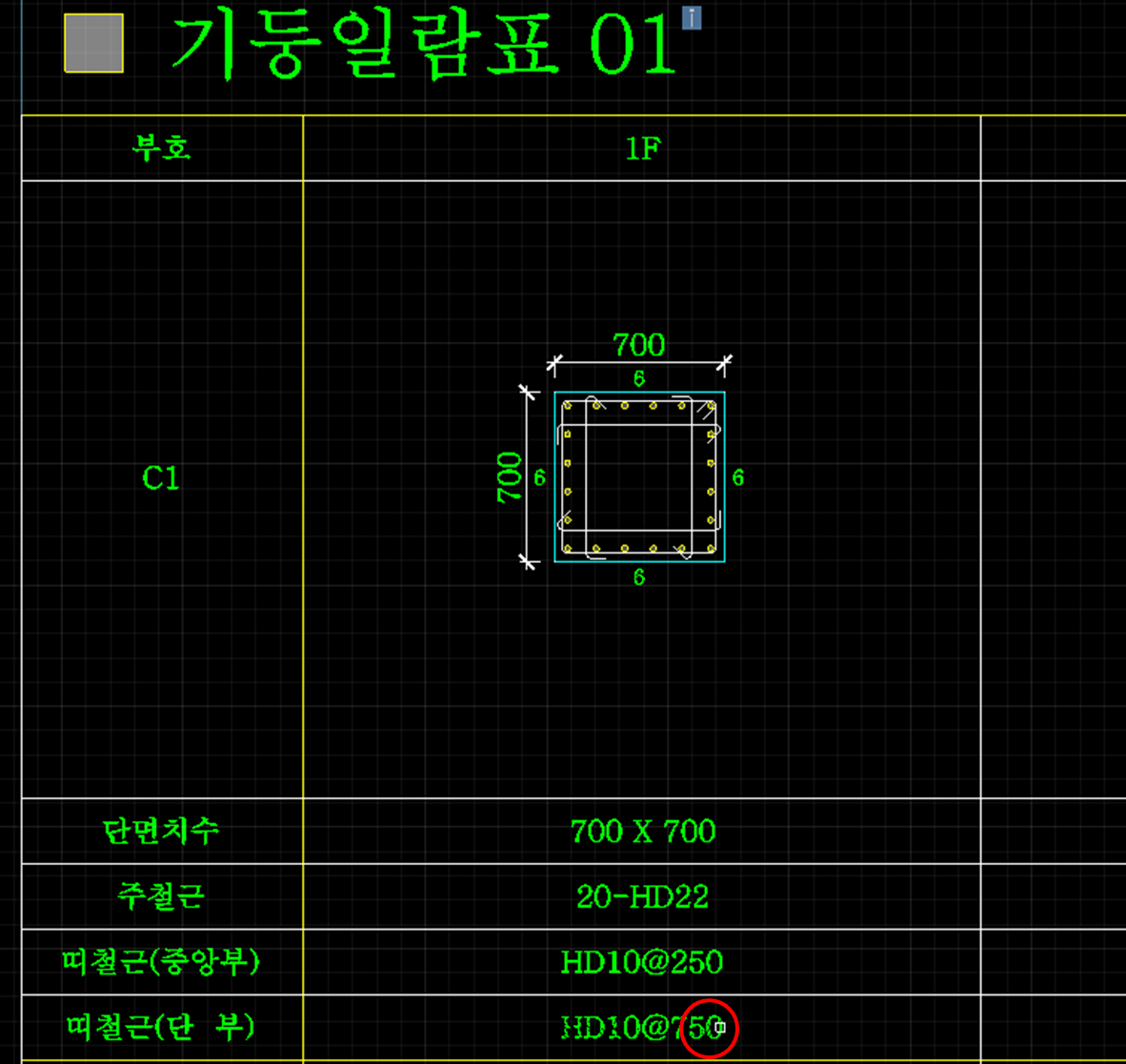

12. 단부 띠철근 문자 선택:

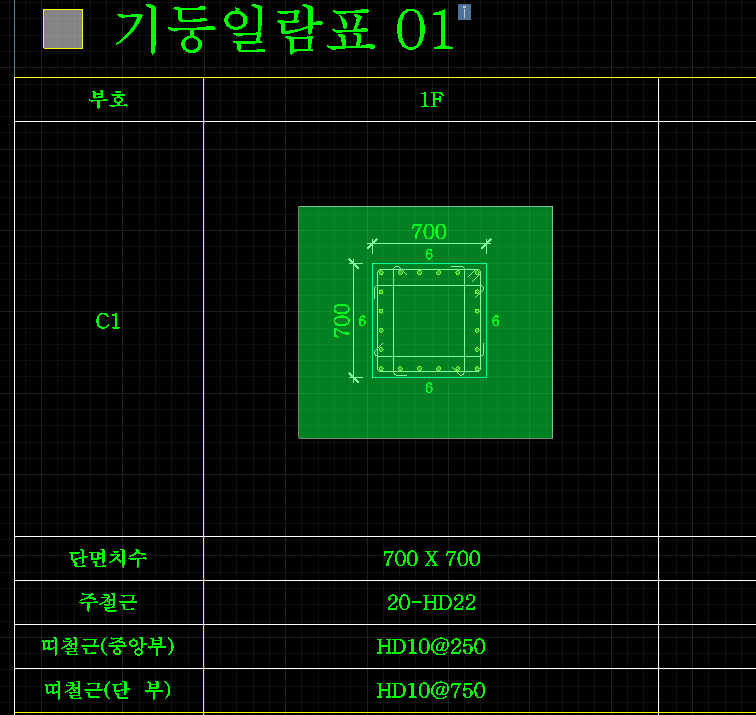

13. 형상 객체 전체 선택:

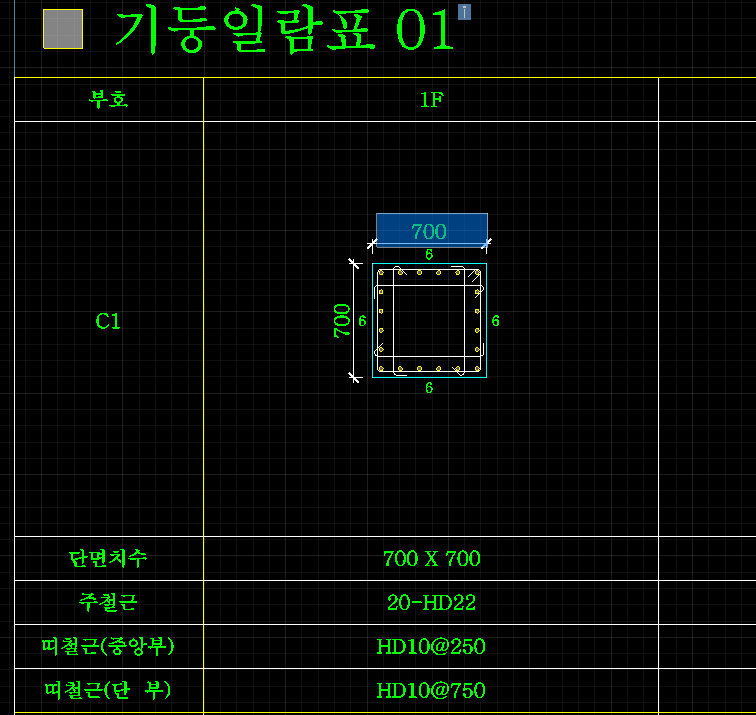

14. 부재 치수 선택:

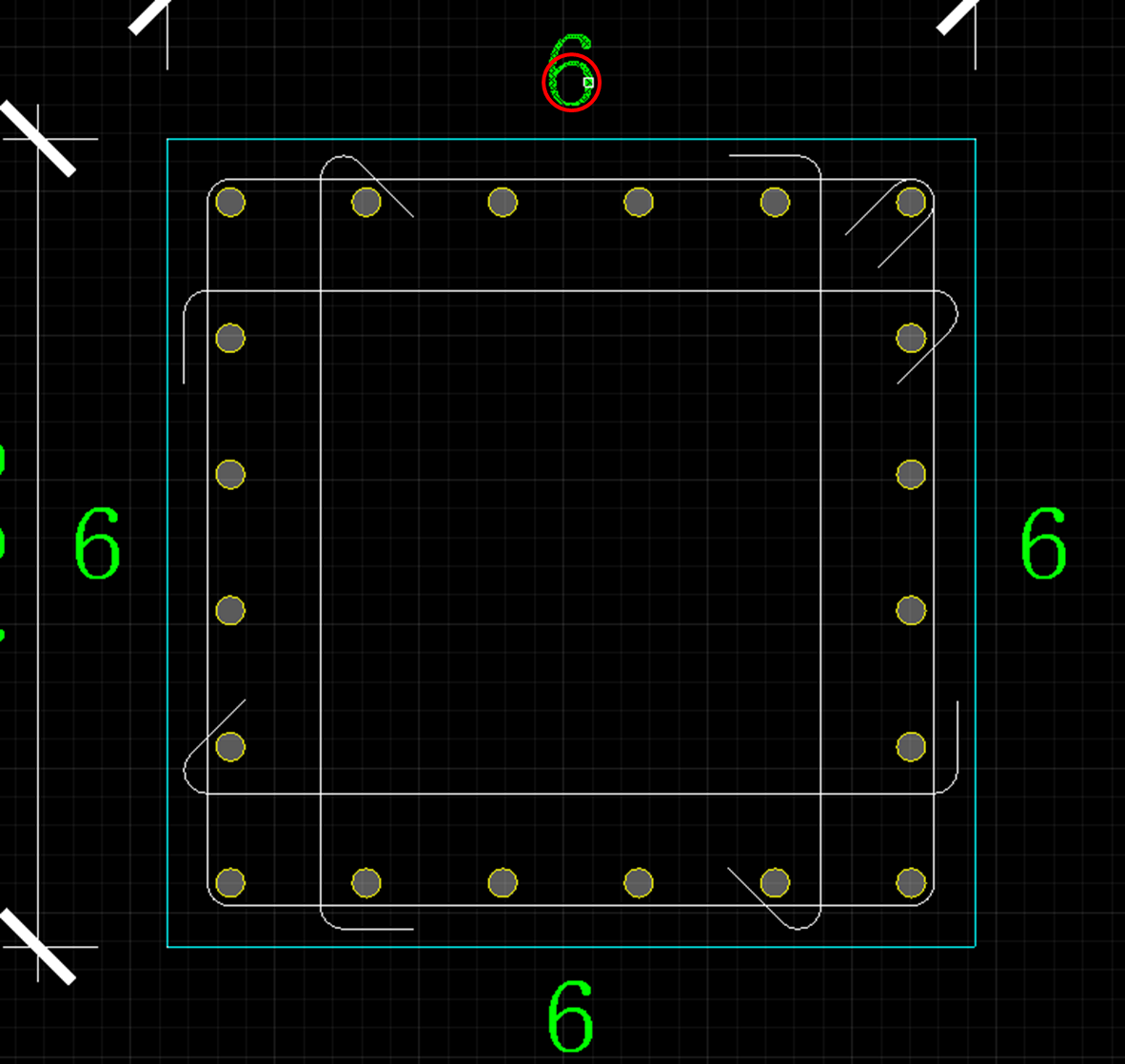

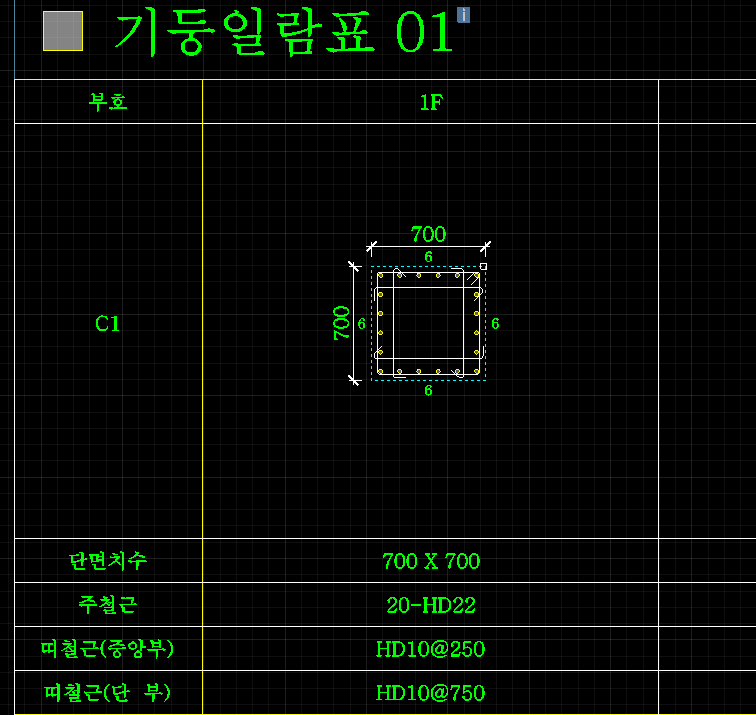

15. 단면 형상  선택:

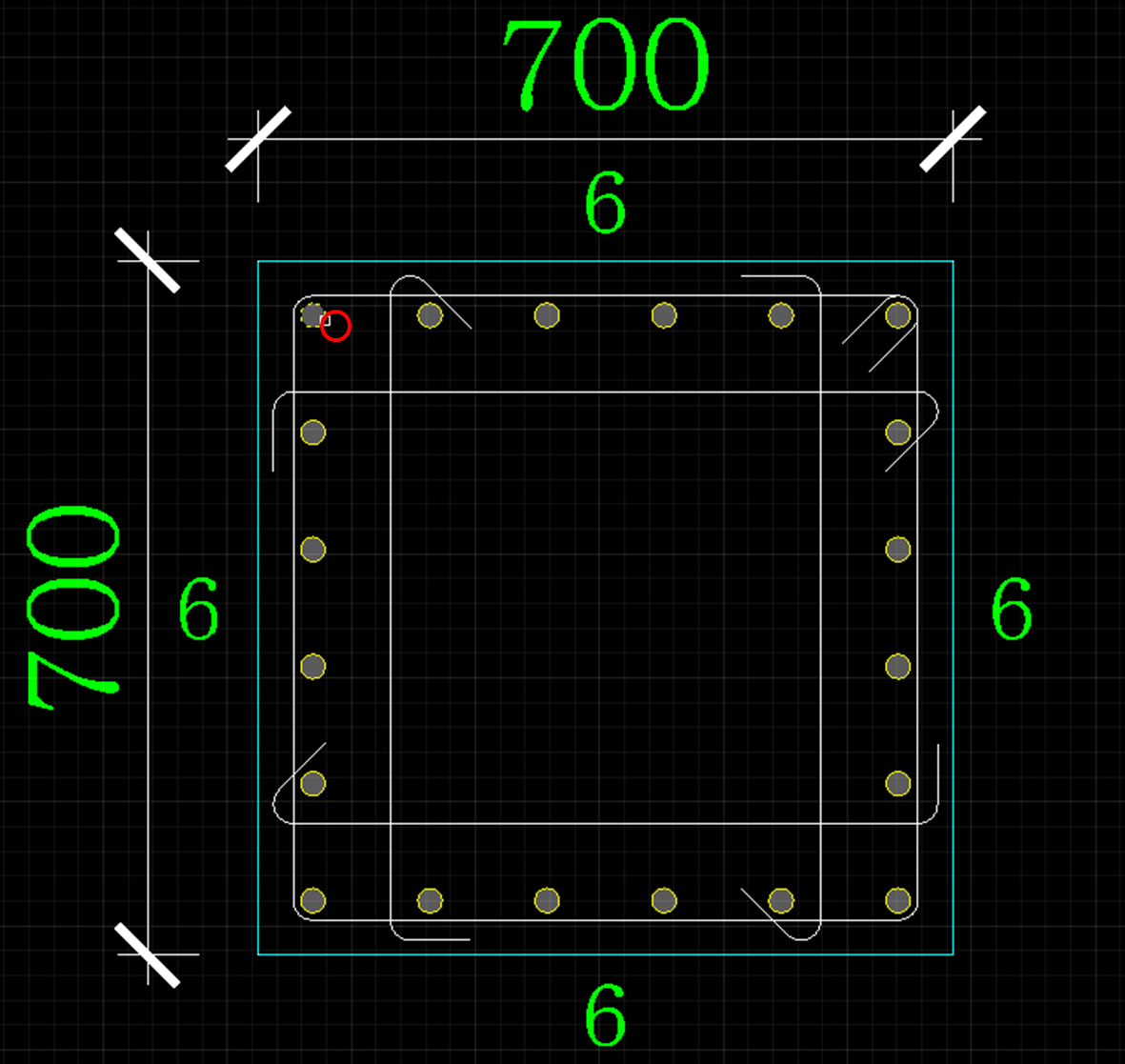

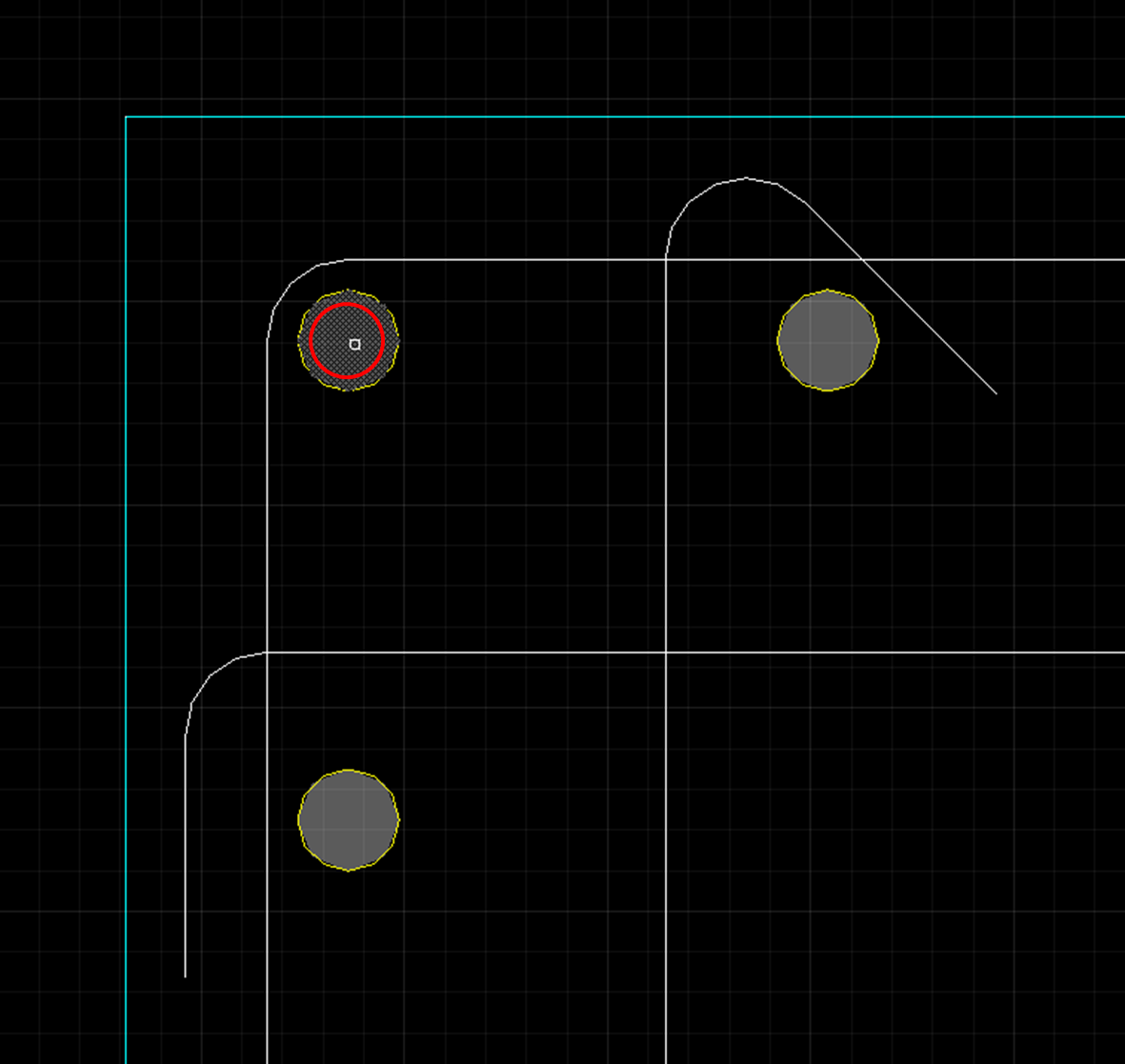

16. 주근 형상 선택:

17. 주근해치 선택:

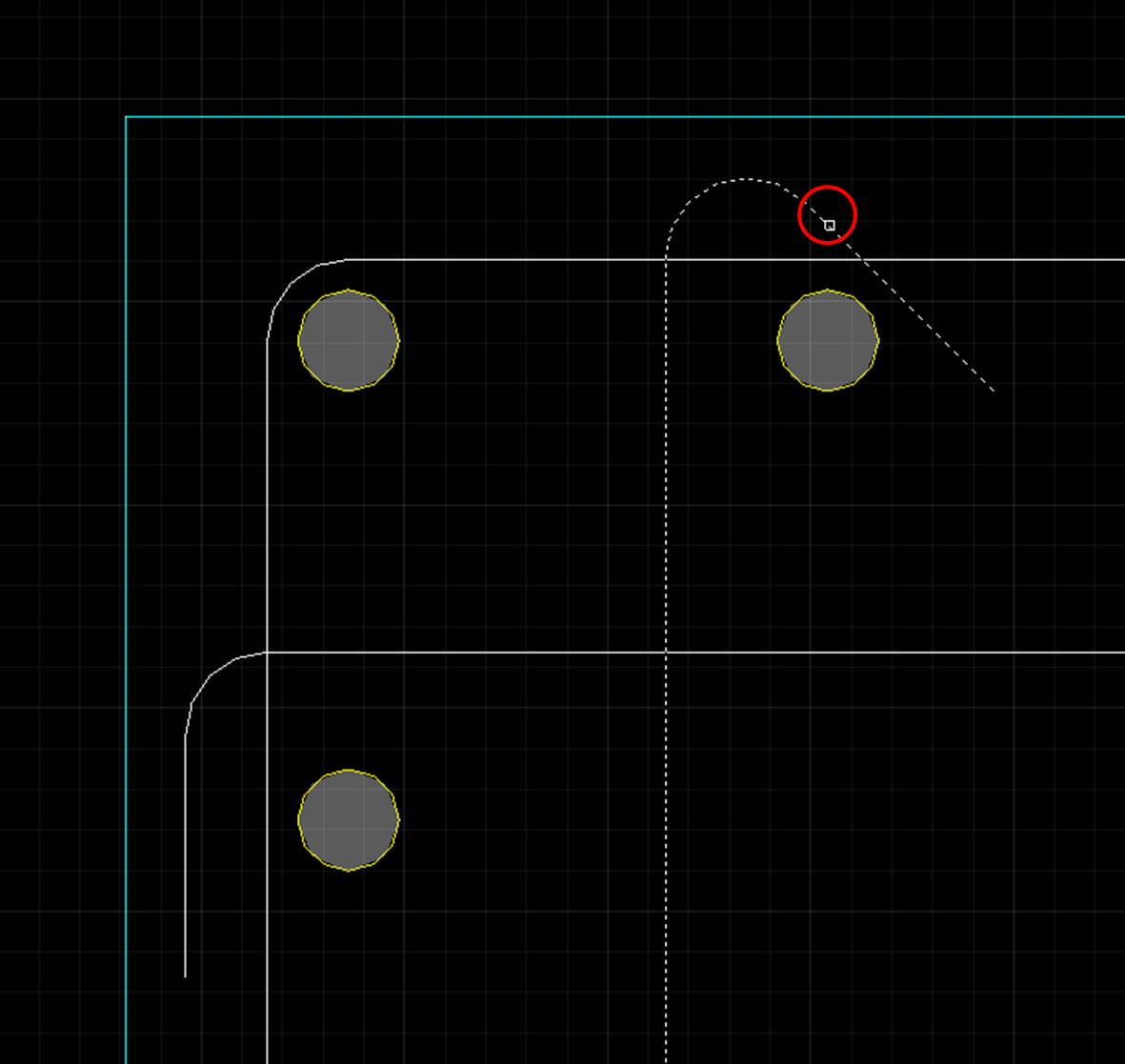

18. 띠철근 형상 선택:

19. 보조대근 형상 선택:

20. 주근개수 문자 선택:

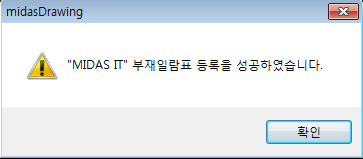

21. 완료가 되면 부재일람표 등록 성공 대화상자가 표시됩니다.

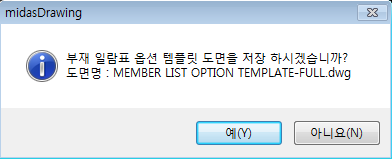

등록을 완료하고, 부재일람표 생성을 위해 정보모드로 전환 할 때, 등록한 도면의 저장 여부를 묻는 대화상자를 표시합니다.

예를 선택하면 등록한 부재일람표 형식을 등록하고, 아니오를 선택하면 등록한 사항이 저장되지 않습니다.
