Drop Panel

Create Drop Panel members(2D).



¢Æ Call

Blue_Square.gifNew
[Member] > [Flat/Plate Structure] > [Drop Panel]
Blue_Square.gifDelete
Work Tree [Model] Tab > [Member] > [Member Set] > [Drop Panel] > [List] > Right-click >  [Delete]



¢Æ Detail Description

3D Modeling Mode

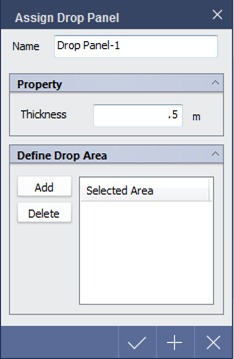

< Drop Panel Dialog >



Thickness : enter the thickness of Drop panel

Define Drop Area

     - Add : define the area of drop panel. The drawing method is the same as slab

     - Delete : Delete the defined area
