解析制御データ

要素の自由度に対する拘束条件および非線形要素を使用した解析を実行する場合の基本条件を入力します。

応力計算時に断面増減係数を考慮するオプションをチェックすると、応力計算時にも増減係数を適用することができます。

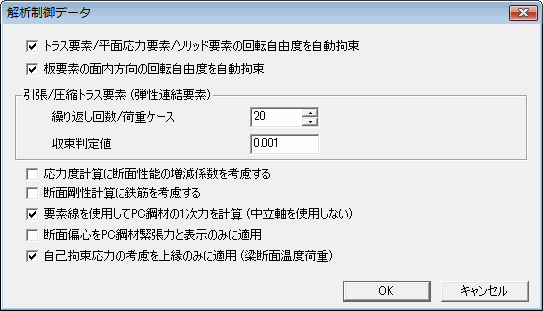

メインメニューから解析 > 解析制御データ

トラス要素/平面応力要素/ソリッド要素の回転自由度を自動拘束

回転剛性の成分を持たないトラス要素、平面応力要素、ソリッド要素を使用する場合に、回転自由度を自動的に拘束します。

板要素の面内方向の回転自由度を自動拘束

面外回転剛性がない板要素の座屈解析時に発生する不必要な座屈モードの発生を制御するために、面に鉛直な方向の回転自由度を拘束します。面外回転方向剛性がある板要素には適用されません。

引張/圧縮トラス要素(弾性連結要素)

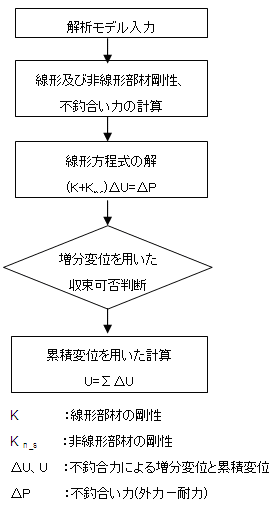

トラスや弾性連結要素の引張または、圧縮専用要素を使った場合には、左側の手順図のように、プログラム内部的に自動反復線形解析を行って、解を得ます。

使用できる引張または、圧縮専用要素は、下のようです。トラスの引張/圧縮専用要素、弾性連結要素の引張/圧縮専用要素、節点バネ要素の引張/圧縮専用要素、非線形部材の剛性は、解析結果の影響を受けるから反復収束過程を通じて構造物の剛性と荷重に当たる剛性と耐力を決めなければなりません。

非線形部材を使った解析の結果は、他の荷重条件の結果と線形組合されてはいけません。組合された荷重に対する結果を求めようとする場合には一つの荷重条件で組み合わせて独立的に解析を行って結果を得なければなりません。

多くの荷重ケース(Load Case)が組合された荷重組合せ(Load Combination)を一つの荷重条件として作るために「荷重組合せ条件から荷重ケースを生成」機能を利用することができます。

繰り返し回数 / 荷重ケース : 各荷重条件毎で解析を遂行する過程で使用する最大繰り返し回数を入力します。

収束判定値 : 収束誤差限界を入力します。

Note

非線形解析の繰り返し計算時に解析値の収束程度を変位を基準に表すと次式のようになります。midas Civilでは静的解析の場合Displacement error normが許容誤差値より小さい場合に解析結果が収束したと判断します。

応力度計算に断面性能の増減係数を考慮する

解析に使用した断面剛性を用いて応力計算時、断面性能の増減係数で増減係数を考慮した結果を出力する機能です。基本値はチェックオフです。

Note
この機能は断面の剛性を増減させる場合、変化された断面に対して応力計算時に反映する可否を選択する機能です。断面の剛性を調節しても応力計算時には、せん断面に対して考慮することが一般的な方法です。従って、基本値はチェックオフになります。

断面性能計算に鉄筋の影響を考慮する(PC断面のみ)

「PC断面の鉄筋」で入力された鉄筋を断面剛性計算時に反映するかどうかの可否を選択します。オプションが選択されると解析時に使用される断面剛性計算に鉄筋が反映されます。ただし、耐力計算時およびM-Phi計算時にはオプション選択に関係なく鉄筋が考慮されます。また、せん断鋼棒が入力された場合にはオプション選択に関係なく、PC断面の応力結果(sig-xz)に反映されます。

要素線を使用してPC鋼材の1次力を計算(中立軸を使用しない)

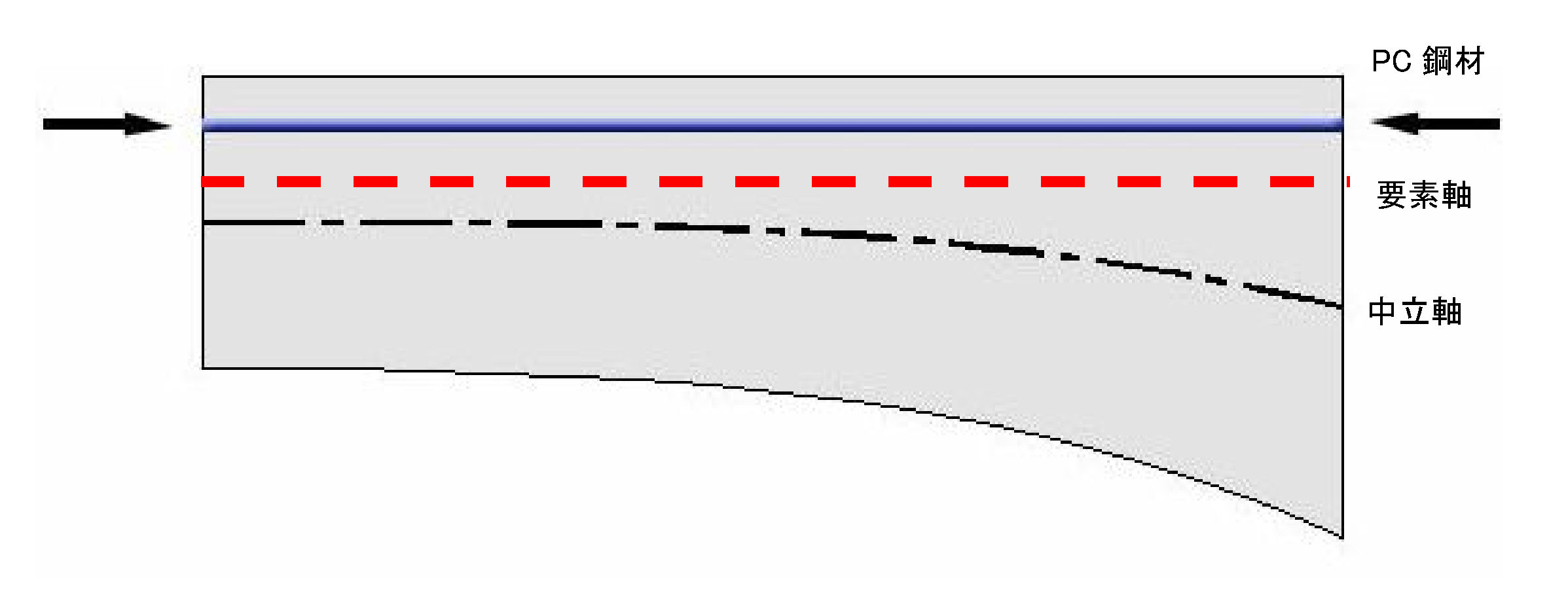

PC鋼材1次力によって発生する鉛直力の計算基準を変更します。下図のような場合、オプションが選択されていると、要素軸と平行であるので鉛直力は発生しません。オプションが選択されていないと、基準は中立軸なので鉛直力が発生します。また、角度を持つPC鋼材であれば、オプションが選択されていても鉛直力は発生します。

要素軸を使用してPC鋼材の1次力を計算

自己収束応力の考慮を上縁のみに適用(梁断面温度荷重)

梁断面温度荷重によって発生した自記拘束応力を梁要素の上縁のみに考慮します。上縁のみ考慮する自己拘束応力は、⊿t・ｒ・Ecで計算します。

⊿t：温度差、ｒ：コンクリートの線膨張係数、Ec：コンクリートの弾性係数
