プロファイルの作成









機能



作業平面上にワイヤータイプの直線と円弧で構成されたプロファイルを作成します。







呼出

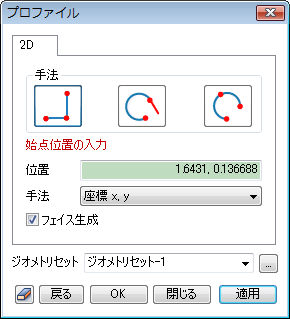

<メインメニュー> ジオメトリ> ポイント&カーブ > プロファイル...













3点の直線

始点、次の点の座標を順番に入力して連結された直線のプロファイルを作成します。直接操作画面の作業平面をクリックして、各点を指定することもできます。マウスを右クリックすると、次の点の追加を停止し、プロファイルを作成します。



2点の円弧

前の手順で作成した線に接する円弧を作成します。円弧の始点は自動的に前の手順で作成した線の終点に指定され、終点の座標のみを入力します。この際すでに存在している線に連結して円弧を描く作業は不可能であり、プロファイルの作成作業の中間段階に続いて接する円弧を作成する操作のみが可能です。



3点の円弧

円弧上の存在する任意の三点の座標を入力して円弧を作成します。もしプロファイルの作成作業の中間段階では、このボタンをクリックして円弧を描く場合には、前段階で作成された最後の線の終点が最初の点になるので、残りの2つの点の座標のみを入力します。



手法

座標x、y

作業平面の2次元絶対座標を入力します。

相対距離dx, dy

前の手順で入力した点からの相対距離を作業平面の2次元座標を入力します。

長さ、角度

前の手順で入力した点からの長さと作業平面のx軸との反時計方向の回転角を入力します。

半径、角度

半径と作業平面のx軸からの回転角を入力します。



フェイス作成

作成したプロファイルが閉じられた場合は、プロファイルを境界とした面を生成します。この際、ワイヤータイプのプロファイルは作成せず、閉じていないプロファイルの場合は、エラーメッセージが現れます。



ジオメトリセット

作成したプロファイルを望むジオメトリセットに登録します。これにより、ユーザーは必要に応じてジオメトリセットの名称を指定することができます。
