インプリント
機能

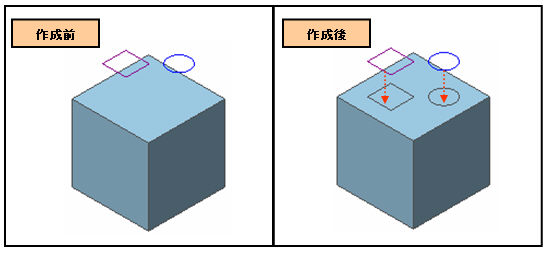

指定した線や点を目的面に投影した後、投影した形状に基づいては、面内の線や点を生成します。このようにインプリントされた線や点は面にメッシュを作成する際に全部反映されます。
呼出

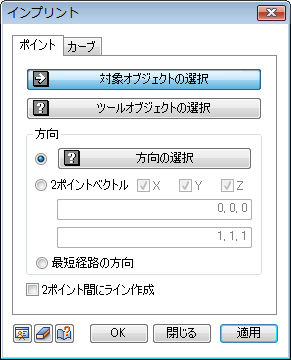

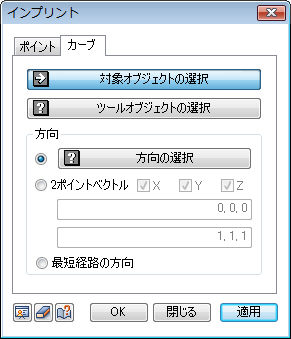

<メインメニュー> ジオメトリ > サーフェス＆ソリッド > インプリント...
対象オブジェクトの選択
インプリントする面を選択します。
ツールオブジェクトの選択
インプリントする線または点を選択します。
方向
方向の選択
インプリントする方向ベクトルを指定します。 この際データム軸、データム平面、面そしてエッジを選択することができます。
2ポイントベクトル
始点と終点の座標を入力して、インプリントの基準軸で使用される方向ベクトルを指定します。直接操作画面をクリックして始点と終点を指定することもできます。
最短経路の方向
ツール形状で対象形状までの最短距離方向に投影します。
2ポイント間にライン作成
点をインプリントする場合にのみ使用できるし、原本点にて投影された点を直線に繋ぎます。
ジオメトリセット
生成された線や点を望むジオメトリに登録します。これにより、ユーザーは必要に応じてジオメトリセットの名称を指定することができます。
参考
サーフェスを完全に横切るエッジを利用してインプリントする場合、サーフェスの分割と同様の結果が得られます。
