球
機能

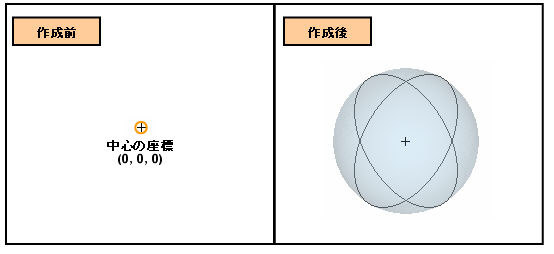

シェルまたはソリッドタイプの球を作成します。
呼出

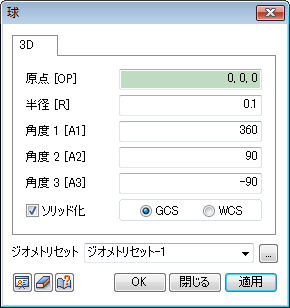

<メインメニュー> ジオメトリ > サーフェス＆ソリッド > 球...
原点[OP]
球の中心点の座標を入力します。直接操作画面の作業平面や幾何形状をクリックして中心点を指定することもできます。この時、作業平面は2次元なので、z軸の値は入力できません。
半径[R]
球の半径を入力します。
角度1[A1]
球の垂直面が始まる角度を入力します。
角度2[A2]
球の垂直面が終わる角度を入力します。
角度3[A3]
球の垂直面の回転角を入力します。
ソリッド化
ソリッドタイプの球を作成します。チェックしていない場合は、シェル型の球を作成します。
GCS
全体座標系を基準に中心座標が入力されます。この際の中心座標は3次元空間座標を入力します。
WCS
作業平面座標系を基準に中心座標が入力されます。この際の中心座標は、作業平面の2次元絶対座標を入力します。
ジオメトリセット
作成した球を望むジオメトリセットに登録します。これにより、ユーザーは必要に応じてジオメトリセットの名称を指定することができます。
