トーラス |
|||
|
|
|
|
機能 |
ドーナツ形態の回転体を生成します。 閉断面を使用すればシェルまたは、ソリッド タイプの円環体を生成することができるし、開断面形状を使用すれば中が詰まっている回転体を作ります。 断面形状は円または、円弧です |
||
|
|
||
呼出 |
<メインメニュー> ジオメトリ > サーフェス&ソリッド > トーラス... |
||
|
|
|
|
|
原点[OP] 円環体の中心の位置を入力します。 直接作業画面の作業平面あるいは幾何形状をクリックして中心の位置を指定することもできます。 この時、作業平面は2次元であるからz軸の値は入力できません。
外径[OR] 円環体の外周円の半径を入力します。
内径[IR] 円環体の内周円の半径を入力します。
角度[A] 回転体の断面形状(円や円弧)の始角度を入力します。断面形状の角度は、断面形状がXZ平面上に位置すると仮定したときにx軸の正方向となす角度です
ソリッド化 ソリッド タイプの円環体を生成します。 チェックしなかった場合、シェル タイプの円環体を生成します。 GCS 全体座標系を基準に中心座標が入力されます。この際の中心座標は3次元空間座標を入力します。 WCS 作業平面座標系を基準に中心座標が入力されます。この際の中心座標は、作業平面の2次元絶対座標を入力します。
ジオメトリセット 生成した円環体を望むジオメトリセットに登録します。 この時、ユーザーの必要に応じてジオメトリセットの名称を指定できます。 |
||
|
|
|
|
参考 |
プリミティブフィーチャーで作成した形状はヒストリー情報をもちます。ワークツリーで該当のプリミティブフィーチャーを選択してマウスを右クリックしますと、コンテキストメニューが表示されますので、そこの編集メニューから入力時の情報を簡単に修正することができます。ただし、ヒストリー情報はオフセット、面取りなどの修正を行った場合は、なくなりますので、注意してください。
ソリッドタイプの形状を作成する場合、角度1と角度2のデフォルト値を変更すると、トーラスが生成されないか間違った形状が生成される可能性があります。 |
|
|

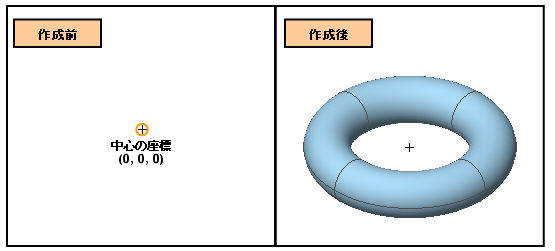

トーラスの適用例 |
|
|
|
|
|
