フェイスのリメッシュ

フェイスのリメッシュ

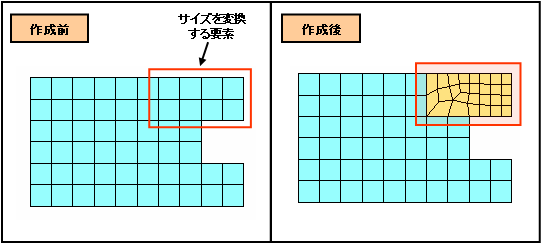

機能	既にメッシュが生成されているフェイス[(シェル)、(フェイス)]を選択してメッシュを再生成します。フェイスにあった既存のメッシュは削除されて新たに生成したメッシュだけが残ります。この機能は2D要素にのみ適用できます。

呼出	<メインメニュー> メッシュ> 2Dメッシュ > リメッシュ・フェイス...

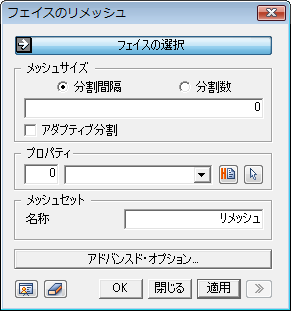

フェイスの選択メッシュを生成するフェイスを選択します。既にメッシュが生成されているフェイスだけが選択できます。メッシュサイズ分割間隔要素の大きさを入力します。分割数メッシュを生成する形状の境界での分割数を入力します。アダプティブ分割フェイス内部の円や円弧など曲線部の形状に合わせて適切な節点間隔を自動設定します。プロパティ既に作成してあるプロパティを適用するか、ボタンをクリックして新しいプロパティを作成します。他のメッシュに与えられているプロパティを使用する場合は、をクリックしてそのプロパティが適用されている要素を選択します。 ■ アドバンスド・オプションアルゴリズム Loop Mesher アルゴリズムの説明長所形状境界/トポロジの認識、要素サイズの変化に適しています。特に、形状境界にオフセット要素を生成することで、ほんどの場合、精度の良いメッシュを生成することができます。アルゴリズム自体が他の手法に比べて、とても簡単でしっかりしています。短所オリジナルloopingアルゴリズムは形状領域の内部にラインやポイントを考慮することができません。ちなみに、Pavingアルゴリズム（MSC/Patranで採用しているアルゴリズム）でもジオメトリ個体は考慮できません。しかし、ここでは節点コネクションを使って、ラインやポイントを考慮することができます。ただし、このようなジオメトリ個体に要素サイズの制御を適用することはできません。図 Loop Mesherによるメッシュ生成 Loop Mesh生成アルゴリズムを使ってメッシュを生成します。 4角形 4角形の2D メッシュを生成します。 3角形 3角形の2D メッシュを生成します。 Grid Mesher アルゴリズムの説明長所規則的で、直交のメッシュを生成します。精度のよい解析を行うためには、グリッドメッシュが最適です。アルゴリズムがとても簡単でしっかりしています。短所 Grid Mesherではメッシュサイズの制御ができません。メッシュ全体の大きさだけが指定できます。トポロジ認識が悪いです。これを補完するために、ここでは初期グリッドの最適な直交軸を探すためのトポロジ関数を使っています。ただし、対象の領域が直線を持たない場合、例えば、円形の領域ではうまく適用できません。図 Grid Mesherによるメッシュ生成 Grid Mesh生成アルゴリズムを使ってメッシュを生成します。 4角形 + 3角形 4角形と3角形の2D メッシュを生成します。 3角形 3角形の2D メッシュを生成します。 Delaunay Mesher アルゴリズムの説明長所形状境界/トポロジの認識、要素サイズの変化に適しています。内部のラインやポイントも考慮でき、さらにそれらに要素サイズまでが制御できます。 3角形要素の生成に最適な手法です。アルゴリズムがとても簡単でしっかりしています。短所メッシュの精度は直接手法より劣ります。ただし、これは間接手法が持つ共通の短所です。図 Delaunay Mesherによるメッシュ生成 Delaunay Mesh生成アルゴリズムを使ってメッシュを生成します。 4角形 4角形の2D メッシュを生成します。 4角形 + 3角形 4角形と3角形の2D メッシュを生成します。 3角形 3角形の2D メッシュを生成します。オフセット要素の生成フェイスの境界に先にメッシュを生成した後、内部にメッシュを拡張します。4角形のメッシュを生成するときに適用できます。内部粗密度形状内部での要素の大きさを指定します。高は内部に密度の高いメッシュを生成して、低は内部に粗いメッシュを生成します。メッシュセット追加メッシュセット生成したメッシュを新しいメッシュセットに登録します。新規のメッシュセット名は、デフォルトで「リメッシュされたメッシュ」となっていますが、ユーザーが直接指定することもできます。追加デフォルトメッシュセット生成したメッシュをデフォルトのメッシュセットに登録します。下位セットに生成したメッシュを既存のメッシュセットの下に登録します。チェックオンすると、入力した名前のメッシュセットを選択したメッシュセットの下位に生成して、その下位のメッシュセットに新たに生成したメッシュを登録します。同一位置節点のマージ重複節点のマージを行います。指定した許容誤差値以内の距離にある節点同士にだけ適用されます。許容誤差節点同士をマージする許容値を入力します。許容誤差は最低メッシュサイズの1/4以下である必要があります。中間節点を生成要素の各エッジに中間節点を生成して高次要素を生成します。
参考	リメッシュする対象に既にサイズ指定やメッシュ制御が行われている場合、該当のデータを削除しない限りリメッシュ時にもそのまま適用されます。
