メッシュのスケール
機能

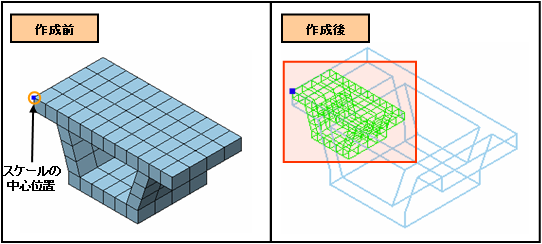

節点、要素、メッシュセットを中心点を基準に拡大/縮小します。

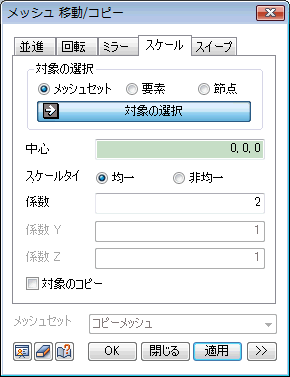

呼出
<メインメニュー> メッシュ > 移動 > スケール...
対象の選択
拡大/縮小する節点、要素、メッシュセットを選択します。
中心
スケールの基準点座標を入力します。作業ウィンドウをクリックして座標を入力できます。
スケールタイプ
均一
係数
入力したスケール係数倍全ての方向に均一にスケールします。
非均一
各軸方向に異なる係数を利用してスケールします。
係数 X
全体座標系X軸方向スケール係数を入力します。
係数 Y
全体座標系Y軸方向スケール係数を入力します。
係数 Z
全体座標系Z軸方向スケール係数を入力します。
対象のコピー
選択した対象をコピーします。
■ アドバンスド・オプション
節点マージ
メッシュを生成する時、許容誤差値以内の距離にある重複節点のマージを行います。
許容誤差
節点マージに使用される許容値を入力します。
