モーメント

機能

モーメント荷重を作成します。

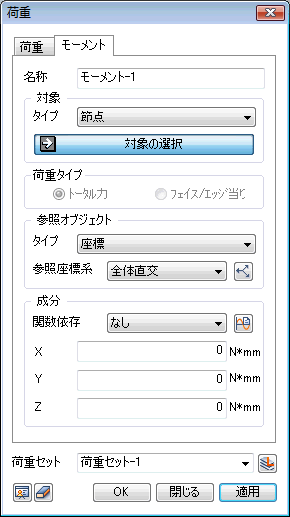

呼出

<メインメニュー> 静的/熱解析 > 静的荷重 > モーメント...

名称

モーメントを適用する対象の名称を入力します。

タイプ

モーメントを適用する対象のタイプを選択します。ポイント、エッジ、フェイス、節点またはフリーフェイス節点を選択できます。

参照オブジェクト

荷重を適用する時に基準にする方向を指定します。

タイプ

参照する方向のタイプを選択します。座標系、エッジ、フェイス、ベクトルまたは法線方向を選択できます。

参照座標系

参照方向のタイプを座標系に選択した場合、どの座標系を使用するのかを選択できます。全体直交座標系がデフォルトで選択されていて、ユーザーが希望する座標系を作成して適用できます。

成分

各方向成分のモーメントの値を指定します。

X

参照方向のX軸方向に適用するモーメントを入力します。

Y

参照方向のY軸方向に適用するモーメントを入力します。

Z

参照方向のZ軸方向に適用するモーメントを入力します。

荷重セット

定義する荷重を荷重セットに登録します。必要に応じて直接入力したり、 ボタンをクリックして、荷重セット作成機能を呼び出します。
