熱流束
機能
要素の時間関数による熱流束を定義します。
呼出
<メインメニュー> 動的/非定常熱/CFD解析 > 非定常熱荷重 > 熱流束...
＜節点＞
＜エッジ＞
＜フェイス＞

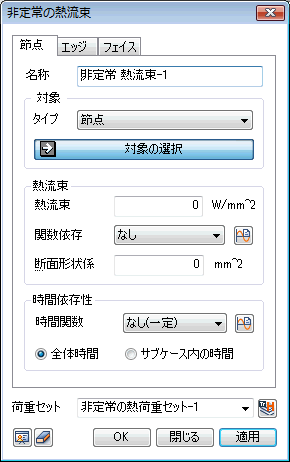

節点
節点に時間関数による熱流束を定義します。
名称
定義する非定常熱流束の名称を入力します。
タイプ
非定常熱流束を適用する対象のタイプを選択します。ポイント、エッジ、フェイス、節点またはフリーフェイス節点を選択できます。
熱流束
熱流束
節点の熱流束値を定義します。
関数依存
荷重に適用する関数を選択します。あらかじめ入力されていない場合は、
ボタンをクリックして、該当機能を呼び出します。
断面形状係数
面積係数値を定義します。
時間依存性
時間に関する関数を選択します。
全体時間
時間関数に適用された時間は全体解析時間を基準にします。
サブケース内の時間
時間関数に適用された時間はサブケース時間を基準にします。
荷重セット
設定した非定常の熱流束を希望する熱荷重セットに登録します。必要に応じて直接入力したり、
ボタンをクリックして、非定常の熱荷重セット作成機能を呼び出します。

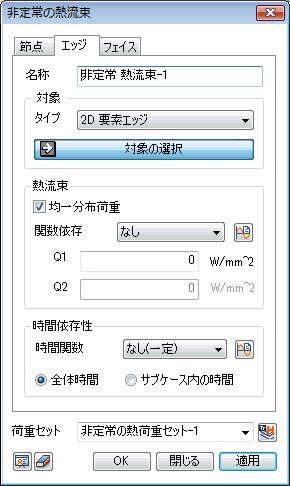

エッジ
要素エッジに時間関数による熱流束を定義します。
名称
定義する非定常熱流束の名称を入力します。
タイプ
非定常熱流束を適用する対象のタイプを選択します。2D要素エッジを選択できます。
熱流束
均一分布荷重
均一分布荷重を選択すると熱流束を等分布(Uniform)形態で載荷します。チェックしない場合は線形変化分布(Linear Varying)形態で載荷します。
関数依存
適用する関数を選択します。あらかじめ入力されていない場合は、 ボタンをクリックして、該当機能を呼び出します。
Q1
均一分布の場合熱流束値を入力します。線形変化分布の場合2D要素エッジ始点の熱流束値を入力します。
Q2～Q4
線形変化分布の場合2D要素エッジ終点の熱流束値を入力します。
時間依存性
時間に関する関数を選択します。
全体時間
時間関数に適用された時間は全体解析時間を基準にします。
サブケース内の時間
時間関数に適用された時間はサブケース時間を基準にします。
荷重セット
設定した非定常の熱流束を希望する熱荷重セットに登録します。必要に応じて直接入力したり、 ボタンをクリックして、非定常の熱荷重セット作成機能を呼び出します。

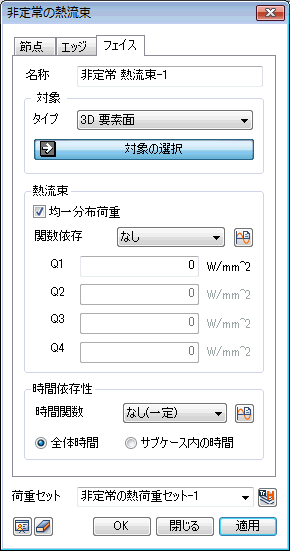

フェイス
要素面に時間関数による熱流束を定義します。
名称
定義する非定常熱流束の名称を入力します。
タイプ
熱流束適用する対象のタイプを選択します。フェイス、2D要素、3D要素面、3Dフリーフェイスを選択できます。
熱流束
均一分布荷重
均一分布荷重を選択すると熱流束を等分布(Uniform)形態で載荷します。チェックしない場合は線形変化分布(Linear Varying)形態で載荷します。
関数依存
適用する関数を選択します。あらかじめ入力されていない場合は、 ボタンをクリックして、該当機能を呼び出します。
Q1
均一分布の場合熱流束値を入力します。線形変化分布の場合2D要素エッジ始点の熱流束値を入力します。
Q2～Q4
線形変化分布の場合2D要素エッジ終点の熱流束値を入力します。
時間依存性
時間に適用する関数を選択します。
全体時間
時間関数に適用された時間は全体解析時間を基準にします。
サブケース内の時間
時間関数に適用された時間はサブケース時間を基準にします。
荷重セット
設定した非定常の熱流束を希望する熱荷重セットに登録します。必要に応じて直接入力したり、 ボタンをクリックして、非定常の熱荷重セット作成機能を呼び出します。
