複数ステップの等値面
機能

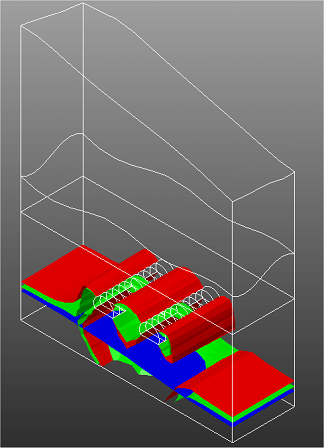

複数ステップ間の等値面(アイソサーフェス)を同時表示します。
呼出
<メインメニュー> 解析＆結果> アドバンスド> 複数ステップの等値面...

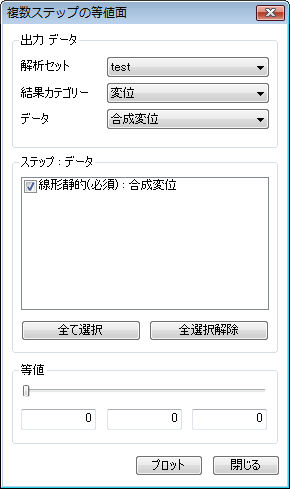

出力データ
解析セット
等値面を表示する解析セットを選択します。
結果カテゴリー
ステップ別に格納される結果成分が異なります。したがって、確認したい結果成分を指定する前に、その成分が格納されている任意のステップを選択する必要があります。ここでの参照ステップは下のデータリストボックスに表示される結果成分のフィルタリングのような役割をします。
データ
参照ステップに存在する結果成分から、等値面表示する結果成分を選択します。
ステップ : データ
データで選択した結果成分が入っているステップが表示されます。等値面表示するステップを選択します。
等値
等値を入力します。入力した等値が選択したステップにおける実際の結果値の範囲外となる場合は何も表示されませんので、注意してください。
<プロット>
選択した複数ステップの結果を等値面表示します。
