近接構造物
SoilWorks
機能
- 近接構造物の沈下や応力等を検討するための条件を設定します。
ﾓｼﾞｭｰﾙ
|
地盤変形 |
斜面 |
浸透 |
圧密 |
動解析 |
呼出
リボンメニュー:
解析｜設計> 設計条件> 近接構造物
コマンドライン: "AdjacentStructureMember" を入力

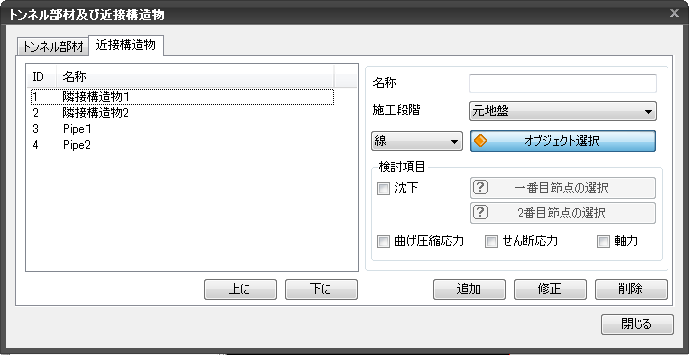

<設計部材及び近接構造物>
名称
近接構造物の名称を入力します。
施工段階を選択します。
オブジェクト選択
近接構造物の結果を確認する対象を選択します。
線
対象を線にする場合に選択します。
1D要素
対象を1D要素にする場合に選択します。
検討項目
沈下
沈下の角変位を計算するための2つの節点を選択します。
1番目節点の選択
1番目の節点を選択します。
2番目節点の選択
2番目の節点を選択します。
曲げ圧縮応力
曲げ圧縮応力を検討するときに選択します。
せん断応力
せん断応力を検討するときに選択します。
軸力
軸力を検討するときに選択します。
クリックして新しい近接構造物を追加します。
クリックして既存の近接構造物を修正します。
クリックして既存の近接構造物を削除します。
ダイアログを閉じます。キーボードのESCキーをクリックしてもダイアログを閉じることができます。
