鋼材ダンパー

鋼材ダンパーの属性を入力、修正、削除します。

リボンメニュー　：　境界条件 > バネ/リンク > 免震制震装置特性 > 鋼材ダンパー

ツリーメニュー　：　作業 > 境界条件 > 免震制震装置特性 > 鋼材ダンパー

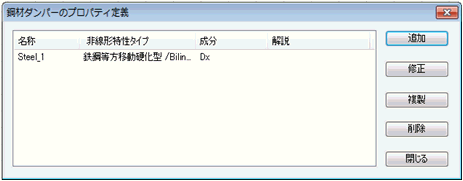

鋼材ダンパーのプロパティ定義ダイアログボックス

・鋼材ダンパー属性を新規で入力または追加する場合、追加をクリックします。

・すでに入力された鋼材ダンパー属性を修正する場合、属性リスト表で任意の属性を選択して、

   修正をクリックした後、入力欄を修正します。

・すでに入力された鋼材ダンパー属性を削除する場合、属性リスト表で任意の属性を選択して、

   削除をクリックします。

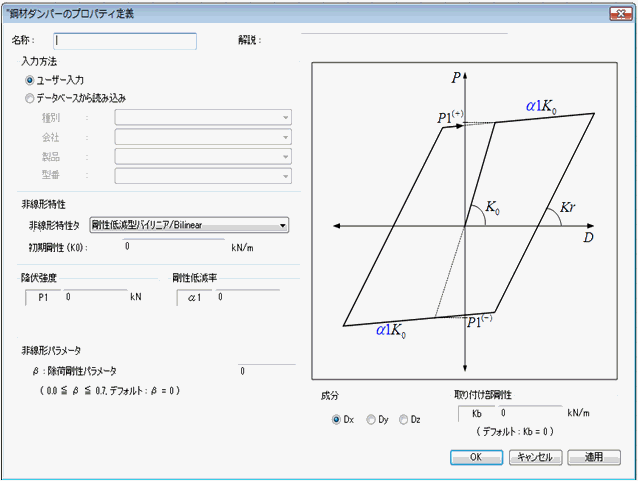

鋼材ダンパーのプロパティの追加/変形ダイアログボックス

名称

鋼材ダンパーの名称を入力します。

入力方法

鋼材ダンパーの入力方法を選択します。入力方法はユーザー入力とデータベースから読み込みに区分されます。

ユーザー入力：

[非線形特性][降伏強度][剛性低減率][非線形パラメータ]など、ユーザーが直接設定を行います。

データベースから読み込み：

[非線形特性][剛性低減率][非線形パラメータ]など、弊社製品共通のデータベースを参照することができます。

[種別]、[会社]、[製品]、[型番]を入力します。

種別 : ｢鋼材ダンパー(ブレース)｣、 ｢鋼材ダンパー(間柱)｣から選択します。

会社・製品・型番  : 会社・製品・型番を入力します。

非線形特性

非線形特性タイプ

非線形特性タイプを、ブレース型（ ｢剛性低減型バイリニア｣、｢鉄鋼等方移動硬化型｣）、間柱型（｢極低降伏点

鋼制振ダンパー(LY2)｣、｢極低降伏点鋼制振ダンパー(LY3)｣）から選択します。

ブレース型                                                                           　ブレース型

剛性低減型バイリニア/Bilinear      　　　　　　　　 鉄鋼等方移動硬化型/Bilinear

間柱型                                                                          　　  間柱型

極低降伏点鋼制振ダンパー(LY2)/Trilinear       極低降伏点鋼制振ダンパー(LY3)/Trilinear

初期剛性(K0)

ダンパー部の初期剛性を、ユーザーが直接設定を行います。

（データベースを参照して自動計算する機能は、2016年下半期に開発予定しております。）

降伏強度/剛性低減率/非線形パラメータ

各パラメータは、ダイアログ右側の挿図を参考にして入力・確認できます。

弊社製品共通のデータベースを参照することもできます。

成分

ダンパー特性を反映する方向成分を入力します。Dx、Dy、Dzから選択します。

取り付け部剛性

取り付け部剛性を、ユーザーが直接設定を行います。

（データベースを参照して自動計算する機能は、2016年下半期に開発予定しております。）
