エネルギーグラフ

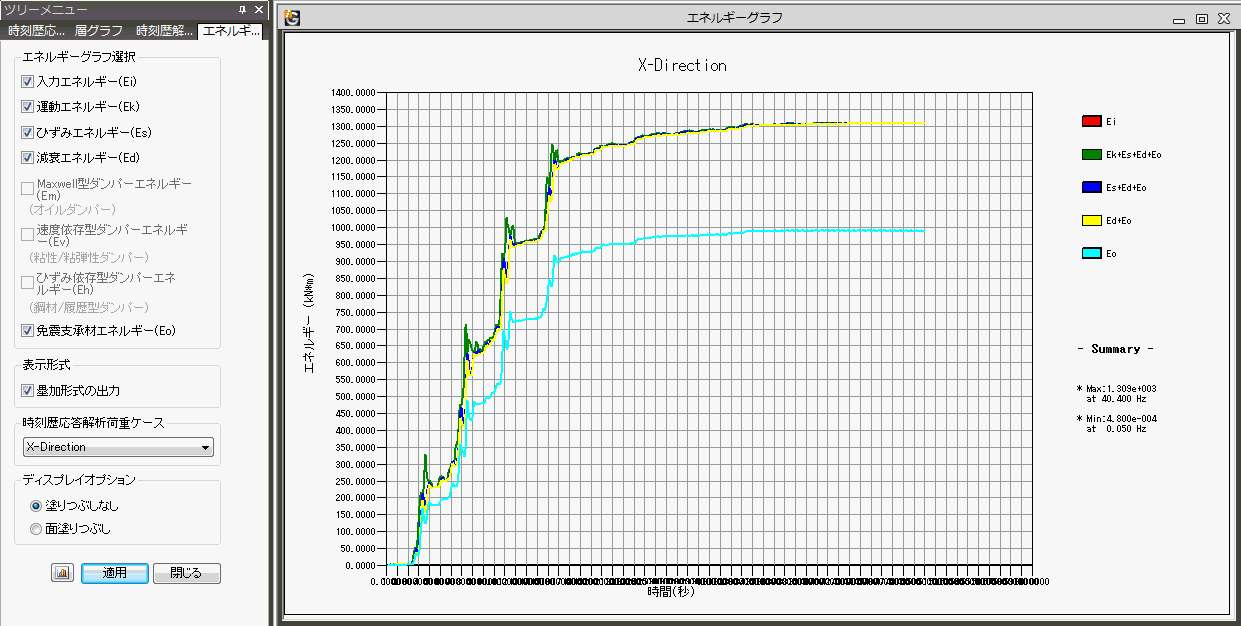

エネルギーグラフダイアログボックス

エネルギーグラフ選択

出力するエネルギーグラフを選択します。

入力エネルギー(Eｉ)

解析モデルの全てに対しての入力エネルギーを出力します。

運動エネルギー(Ek)

振動による運動エネルギーを出力します。

ひずみエネルギー(Es)

[はり]、[柱]、[トラス]、[壁]でのひずみエネルギーを出力します。

減衰エネルギー(Ed)

減衰により吸収されるエネルギーを出力します。

Maxwell型ダンパーエネルギー(Em)

Maxwell型ダンパー（オイルダンパー)のエネルギーを出力します。

減衰依存型ダンパーエネルギー(Ev)

減衰依存型ダンパー(粘性/粘弾性ダンパー)のエネルギーを出力します。

ひずみ依存型ダンパーエネルギー(Eh)

ひずみ依存型ダンパーエネルギー（鋼材/履歴型ダンパー)のエネルギーを出力します。

免震支承材エネルギー(Eo)

免震支承材エネルギーを出力します。

表示形式

エネルギーグラフの表示形式を選択します。

塁加形式の出力

エネルギーグラフ選択で選択した項目の結果を塁加形式で出力します。

時刻暦応答解析荷重ケース

時刻暦応答解析荷重ケースを選択します。

X-Direction

X-Directionの時刻暦応答解析荷重ケースを選択します。

ディスプレイオプション

ディスプレイオプションを選択します。

塗りつぶしなし

グラフを出力するとき、塗りつぶしなし方式で出力します。

面塗りつぶし

グラフを出力するとき、免塗りつぶし方式で出力します。

：Dynamic Report Chart

グラフの名前を設定します。
