選択

モデリングの作業全般にわたり、節点、要素及び属性(境界条件、荷重など)の入力で、その入力の対象となる節点または

要素の全体及び部分的な選択が必要となります。

選択は、モデルウィンドウで、任意の節点及び要素を選択または選択解除する機能です。簡単なモデルから大規模で複雑な

モデルに至るまで、短時間で効率的なモデリングが可能となるように多様な選択機能を提供しています。

さらにモデルの中で任意の部分だけを作業画面に表示するアクティブ機能と連係させることによって、さらに効果的な

モデリングが可能となります。

すべての選択機能は、アクティブ機能によってアクティブになった節点と要素に対してのみ適用されます。

選択機能で対象を選択すると、選択された節点と要素は次のように画面に表示されます。

節点

表示色が変わります。

選択された節点を表示する色は、ディスプレイオプションの色タブで設定することができます。

線要素

要素の中心線の表示色が変わります。

選択された要素を表示する色はディスプレイオプションの色タブで設定することができます。

板要素

要素を縮小した形状が追加で表示されます。

選択された要素を表示する色は、ディスプレイオプションの色タブで設定することができます。

ソリッド要素

要素を縮小した形状が追加で表示されます。

選択された要素を表示する色は、ディスプレイオプションの色タブで設定することができます。

リボンメニュー　：　表示 > 選択 > 属性

リボンメニュー　：　表示 > 選択 > 単一

リボンメニュー　：　表示 > 選択 > ウィンドウ

リボンメニュー　：　表示 > 選択 > ポリゴン

リボンメニュー　：　表示 > 選択 > クロスライン

リボンメニュー　：　表示 > 選択 > 平面

リボンメニュー　：　表示 > 選択 > ボリューム

リボンメニュー　：　表示 > 選択 > すべて選択

アイコンメニュー　：　節点属性別選択をクリック

アイコンメニュー　：　要素属性別選択をクリック

アイコンメニュー　：　単一選択/解除をクリック

アイコンメニュー　：　ウィンドウで選択をクリック

アイコンメニュー　：　ポリゴンで選択をクリック

アイコンメニュー　：　クロスラインで選択をクリック

アイコンメニュー　：　平面で選択をクリック

アイコンメニュー　：　ボリュームで選択をクリック

アイコンメニュー　：　すべて選択をクリック

ショートカットキー単一選択/解除 : [Ctrl]+[Shift]+S

すべて選択 : [Ctrl]+[Shift]+A

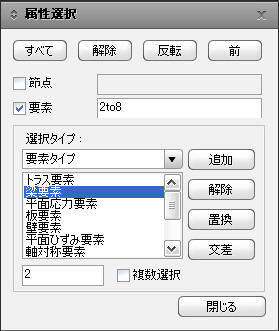

属性別選択ダイアログボックス

属性別選択 (または属性別選択節点属性別選択 / 要素属性別選択)

節点または要素を要素タイプ、材料、断面、境界条件などの各種属性別に選択する機能を提供します。

すべて : すべての節点及び要素を選択します。

解除 : 選択されたすべての節点及び要素を選択解除します。

反転 : 現在選択された対象と選択されていない対象を相互に入れ替えます。

前 : 前の選択状態に戻します。

節点 : 節点を選択する場合に指定します。

要素 : 要素を選択する場合に指定します。

節点及び要素の属性リスト表

要素タイプ : 要素タイプで選択します。("要素生成..." 参照)

材料 : 材料の種類で選択します。("材料..." 参照)

断面 : 線要素を断面の種類で選択します。("断面..." 参照)

厚さ : 板要素を厚さの種類で選択します。 ("厚さ..." 参照)

登録平面 : 登録平面で選択します。("登録平面..." 参照)

層 : 層の名前で選択します。("層..."参照)

床 :選択した層の床の要素及び節点を選択します。

+上部 : 選択した層の床の要素及び節点と、その層の上部階の要素及び節点を選択します。

+下部 :選択した層の床の要素及び節点と、その層の下部階の要素及び節点を選択します。

+両方 : 選択した層の床の要素及び節点と、上・下層床の間の要素及び節点を選択します。

要素グループ : 要素グループごとに選択します。("要素グループの定義."参照)

境界グループ : 境界条件グループごとに選択します。("境界グループの定義."参照)

荷重グループ : 荷重グループごとに選択します。("荷重グループの定義."参照)

支持条件 : 境界条件の入力の可否で選択します。("支持条件..." 参照)

梁要素の端部拘束解除 : 梁要素について端部拘束条件の入力の可否で選択します。("梁要素の端部拘束解除..." 参照)

壁ID : 壁の組合わせ番号で選択します。("要素生成..." 参照)

ヒンジ形式 : ヒンジ形式ごとに選択します。("ヒンジ特性値の定義" 参照)

上記のリストの中で、要素タイプ, 材料, 断面, 厚さの場合は、下段の属性リストで希望する対象を選択する代わりに、

作業画面から希望する属性を有する要素を指定することができます。

この機能を利用する場合には、属性リストで希望する項目を選択した後、属性リストの下にある入力ボックスをマウスで

一度クリックした後、作業画面で希望する属性を有する要素を指定します。さらに右側にある複数選択ボタンにチェックを

入れて'v'マークを表示させておくと、マウスで色々な対象を指定することができます。

上記の過程を通して指定された対象を次のボタンを利用して、選択対象に追加、削除及び入れ替えます。

追加 : 選択された対象を既存の選択リストに追加します。

削除 : 選択された対象を既存の選択リストから除外します。

置換 : 選択された対象を既存の選択リストに登録された内容と置き換えます。

交差 : 選択された対象と既存の選択リストに共通に属する(積集合)節点及び要素だけを選択します。

単一選択/解除

モデルウィンドウで、マウスカーソルを選択しようとする節点及び要素の上に置き、マウスの左ボタンをクリックして節点及び要素を

１つずつ選択する機能です。

選択された対象をもう一度クリックすると、選択解除されます。節点スナップまたは要素スナップと連係して使用すれば

効果的です。

マウスの左ボタンをクリックした状態で、任意の方向にマウスをドラッグすれば、ウィンドウで選択機能になります。

ウィンドウで選択

モデルウィンドウで長方形の領域を指定して対象を選択する機能です。

マウスカーソルで、選択しようとする対象を含む長方形領域の対角コーナーの２点を順次にクリック(マウスの左ボタン)して選択します。

作業画面で左側のコーナーを先に指定して右側にドラッグすれば、長方形の領域内に完全に含まれる節点及び要素のみが選択

されます。

反対に右側のコーナーを先に指定して左側にドラッグすれば、長方形の領域内に完全に含まれる節点及び要素だけでなく、

境界線と交差する要素までも同時に選択されます。

ポリゴンで選択

モデルウィンドウで、任意のポリゴン（多角形）の領域を指定して対象を選択する機能です。

マウスカーソルで、選択しようとする対象が含まれるように多角形のコーナーを順次にクリック(マウスの左ボタン)し、最後のコーナーを

指定する時、ダブルクリック(マウスの左ボタン)すると、ポリゴンの領域内に完全に含まれる節点及び要素が選択されます。

最後のコーナーを指定する時、キーボードの[Ctrl]キーを押した状態でダブルクリックすると、ポリゴンの境界線と交差する要素までも

同時に選択されます。

クロスラインで選択

モデルウィンドウからマウスカーソルで、任意の直線を連続に引いてその直線と交差する要素を選択する機能です。

線を引く時は、マウスカーソルを選択が容易な位置に置き、マウスの左ボタンをクリックします。

順次同じ方法で希望する位置を連続的に指定した後、最後の位置で左ボタンをダブルクリックすれば選択されます。

平面で選択

任意の平面を指定し、指定した平面上に存在するすべての節点と要素を選択する機能です。

機能を呼び出すと、対象の平面を指定するために、次のようなダイアログボックスが表示されます。

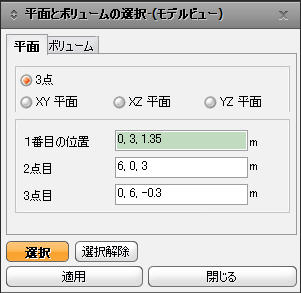

平面で選択ダイアログボックス

3点

選択する平面上に位置する３つの点を指定して、希望する平面を選択する時に使用します。平面上の点を指定する時は、

３点の座標を全体座標系で入力するか、またはマウスで３点を順次指定します。

XY 平面

選択する平面が全体座標系のX - Y平面と平行な場合に使用し、該当平面の全体座標系におけるZ軸座標を入力するか、

またはマウスで該当する平面上に位置する任意の点を指定します。

XZ 平面

選択する平面が全体座標系 X - Z平面と平行な場合に使用し、該当平面の全体座標系におけるY軸座標を入力するか、

またはマウスで該当する平面上に位置する任意の点を指定します。

YZ 平面

選択する平面が全体座標系 Y - Z平面と平行な場合に使用し、該当平面の全体座標系におけるX軸座標を入力するか、

またはマウスで該当する平面上に位置する任意の点を指定します。

ボリュームで選択

任意の直方体を指定し、指定した直方体領域内に存在するすべての節点と要素を選択する機能です。

機能を呼び出すと、次のようなダイアログボックスが表示されます。

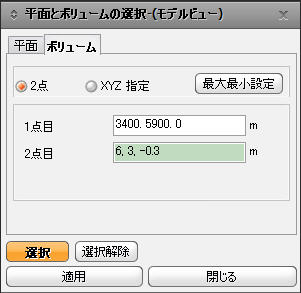

ボリュームで選択ダイアログボックス

2 点

直方体領域の対角コーナー２点を指定して、対象を選択する場合に使用します。２点の座標を直接入力するか、または

マウス２つの節点を指定します。

XYZ 指定

直方体領域を各座標軸の区間で指定する場合に使用します。全体座標系を基準に各座標軸の最大、最小の座標値を

直接入力するか、または入力ボックスをクリックした後、マウスカーソルで希望する位置を指定します。

最大最小設定

このボタンをクリックすると、現在アクティブになっているモデルの最大、最小の座標が自動に入力されるので、必要な座標だけを

再入力して希望する領域を設定することができます。

すべて選択

すべての節点及び要素を選択します。

Note
線形要素(トラス要素、梁要素など)を選択する場合、各要素の配置方向によって選択することができるフィルタリング選択機能を

提供しています。ステータスバーのフィルター選択欄で、はZoom Fix for Stage機能であり施工段階解析時にモデルビューで

現れる形状をフルモデルに対して固定させた状態に各施工段階別モデルをアクティブする機能です。はActive Fix 機能であり

モデルビューをアクティブされた要素に固定させた状態で各施工段階別の結果を確認することができる機能です。この機能は施工

段階解析を完了した後にアクティブ化になります。ステータスバーのフィルター機能は、線形要素に対してグラフィック選択機能を

行う場合にGiobal座標軸と一致する成分のみ選択する機能として

1. フィルター選択で求める項目を選択した後
2. グラフィック選択機能（単一、ウィンドウ、ポリゴン、クロスライン、平面、ボリューム、すべて）を用いて選択または選択解除を実行すれば
3. 対象に指定された線形要素の中からフィルター条件と一致する線形要素が選択または選択解除されます。
  板要素やソリッド要素は、フィルターとは無関係に選択または選択解除されます。

上の図のように、ウィンドウで選択を使用してすべての要素を含む領域を指定しても、フィルター選択ボックス欄にzが指定されて

いるため、全体座標系のZ軸(ユーザー座標系のz軸)方向と平行な要素のみが選択されます。

使用可能なフィルターの種類は次の通りです。

None	フィルターを適用しない
x	全体座標系(ユーザー座標系) x軸と平行な線形要素
y	全体座標系(ユーザー座標系) y軸と平行な線形要素
z	全体座標系(ユーザー座標系) z軸と平行な線形要素
xy	全体座標系(ユーザー座標系) x-y 平面と平行な線形要素
yz	全体座標系(ユーザー座標系) y-z平面と平行な線形要素
xz	全体座標系(ユーザー座標系) x-z 平面と平行な線形要素
