線グリッド

画面に表示する線グリッドの間隔を指定します。

点グリッドは、同一軸に対しては常に等間隔で表示されますが、線グリッドは不等間隔のグリッドを表示させることもできます。

線グリッドはUCSのx-y平面上に表示されます。表示 > グリッド機能で画面上の表示のオンとオフを切り替えます。スナップ機能と連係して使用すると便利です。

線グリッドは、それぞれ名前を与えて設定した後、必要の時に任意のグリッドを呼び出して使うことができます。

リボンメニュー　：　モデル > UCS/グリッド > グリッド > 線グリッド設定

ツリーメニュー　：　メニュータブ > モデリング > グリッド > 線グリッド

アイコンメニュー　：　線グリッド設定をクリック

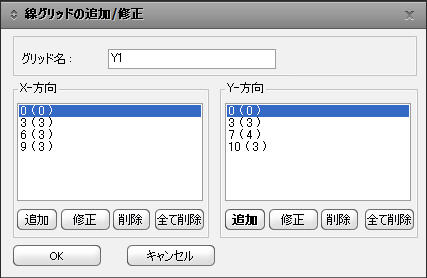

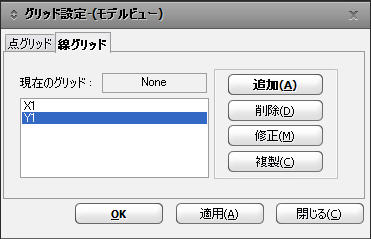

線グリッド設定ダイアログボックス

ボタンをクリックして以下の項目を入力します。

グリッド名

線グリッド名

X-方向

ユーザー座標系のx方向の線グリッドを入力するために下部のボタンをクリックします。

絶対値 : 線グリッドの位置を該当する座標軸の絶対座標で入力します。

相対値 : 線グリッドの位置を該当する座標軸の相対座標で入力します。

線グリッドは、ユーザー座標系の原点を基準にして生成されます。

負(-)の領域にグリッドを入力する場合には、負数で入力します。同じ間隔で繰り返す場合は、'繰り返し回数@間隔'で入力することができます。

Y-方向

ユーザー座標系のy方向の線グリッドをx方向と同様に入力します。

線グリッドのリスト表で、任意のグリッドを指定してボタンをクリックした後、修正します。

線グリッドのリスト表で、任意のグリッドを指定してボタンをクリックします。
