節点質量

任意の節点に集中質量(Lumped Translation Mass/Rotational Mass Moment of Inertia)を与えたり、

既に入力されている節点質量を修正または削除します。

リボンメニュー　：　モデル > 質量 > 節点

リボンメニュー　：　2次設計 > 静的荷重 > 質量 > 節点節点

ツリーメニュー　：　メニュー タブ > モデリング > 質量 > 節点質量

ツリーメニュー　：　2次設計タブ > 質量 > 節点質量

節点質量の右側の をクリック : 節点質量 テーブルの表示

オプション

追加 : 任意の節点に集中質量を新規設定または追加設定

変更 : 既に入力されている任意節点の集中質量データを変更

削除 : 既に入力されている任意節点の集中質量データを削除

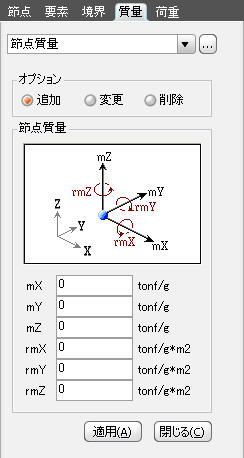

節点質量

集中質量データを全体座標系で入力します。

Note

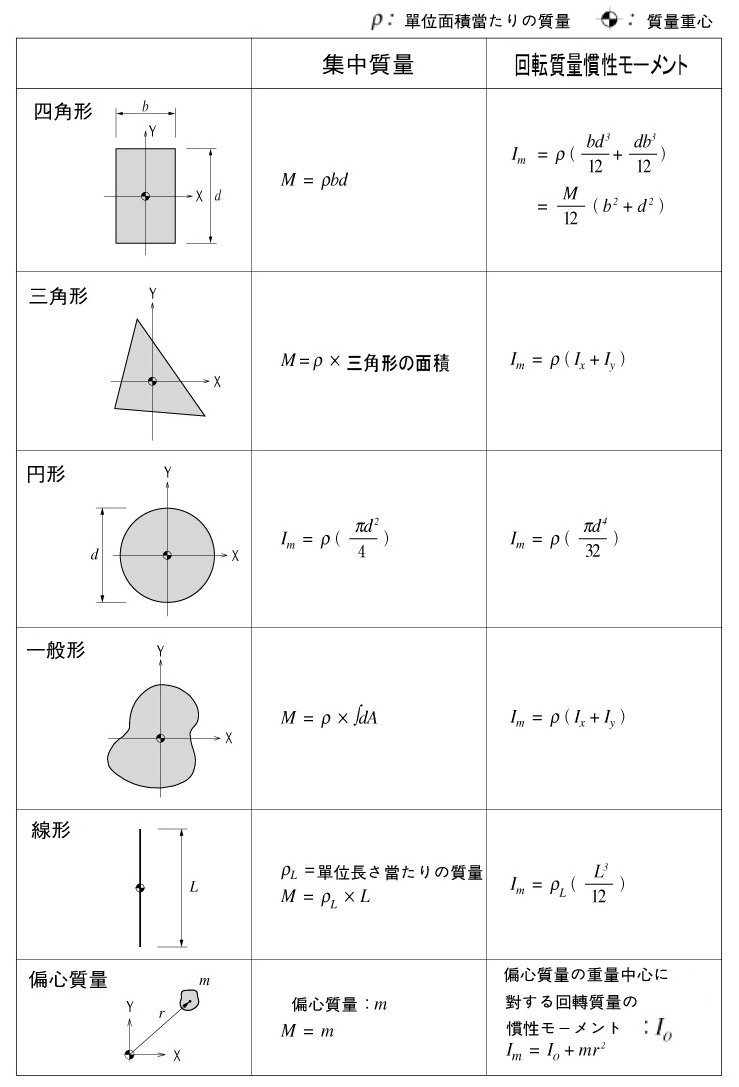

質量の各成分は次のように計算されます。
