外部ファイル書き出し
入力したモデルデータをMGBファイル以外の形式で保存します。
リボンメニュー ： ファイル > 外部ファイル書き出し > MIDAS MGT ファイル(G)
リボンメニュー ： ファイル > 外部ファイル書き出し > MXT ファイル(for FEA/GTS)
リボンメニュー ： ファイル > 外部ファイル書き出し > Nodal Results(for GTS)
リボンメニュー ： ファイル > 外部ファイル書き出し > AutoCAD DXF ファイル(D)
リボンメニュー ： ファイル > 外部ファイル書き出し > Drawing Shop ファイル(D)
MIDAS MGT ファイル
モデルデータをMIDASのテキスト形式のデータファイルであるMGTファイル形式で保存します。
MXT ファイル (for FEA/GTS)
モデルデータをFEA/GTSのMXTファイル形式で保存します。
| 節点・要素 | 〇 |
| 荷重ケース | 〇 |
| 節点荷重・梁荷重 | 〇 |
| 床荷重 | × （iGenにて梁荷重に手動変換するか、もしくはFEA NXにて梁荷重として入力） |
| 物体力 | × （iGenにて節点荷重に手動変換するか、もしくはFEA NXにて節点荷重として入力） |
| ソリッド要素プロパティ | △ （プロパティの重複と漏れ。対処：FEA NXで確認し、再度割当てる） |
Nodal Results(for GTS)
MIDASのGTSファイルを書き出します。
AutoCAD DXF ファイル
モデルデータをAutoCADのDXFファイル形式で保存します。

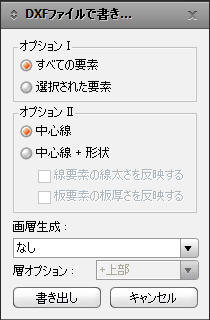

DXFファイルで書き出しダイアログボックス
Drawing Shopファイル
モデルデータをDrawing Shop形式(.mgn)で保存します。
Note2
1) 材料及び断面に特殊文字がある場合は変換できません。
2) 柱、梁、傾斜部材ははそれぞれ違う断面でモデリングします。
3) 引張専用要素やトラス要素は変換できません。
