板ウィザード

板ウィザード機能を利用して、板要素で構成された長方形、円形または半円形の板を自動生成します。

リボンメニュー　：　モデル > 基本設定 > モデルウィザード > 板

ツリーメニュー　：　メニュータブ > モデリング > モデリングウィザード > 板

ショートカットキー : [Ctrl]+[Shift]+Z

入力タブ

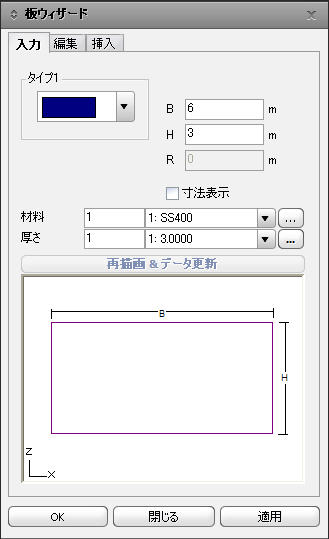

入力ダイアログボックス

タイプ

生成する板構造の形状(長方形、円形及び半円形)を選択します。

B

板構造の横幅を入力します。

H

板構造の縦幅を入力します。

R

板構造が円形または半円形である場合に、その半径を入力します。

寸法表示

ウィザード画面に寸法を表示します。

材料

使用する材料を入力します。

新規に材料を追加したり、既存の材料を修正する場合は ボタンを利用します。

厚さ

使用する材料を入力します。

新規に厚さを追加したり、既存の厚さを修正する場合には ボタンを利用します。

編集タブ

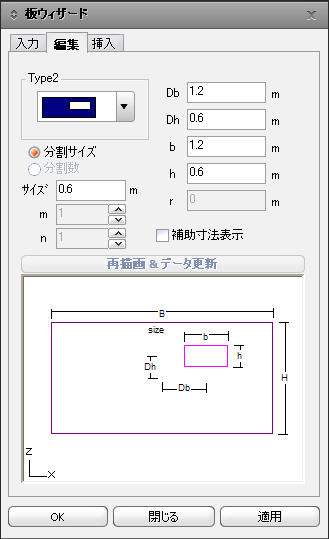

編集ダイアログボックス

タイプ2

生成する板構造の内部に位置する開口部の形状(なし、長方形及び円形)を選択します。

分割サイズ

板構造の分割の間隔を入力します。

分割数

板の分割数を入力します。

分割数は、内部に開口部がない場合においてのみ入力します。

サイズ

生成する板要素の最大の大きさ(辺の長さ)を入力します。

m, n

板構造が長方形である場合、横幅の分割数(m)と縦幅の分割数(n)を入力します。

Db, Dh

生成する板構造の中心と開口部の中心間の間隔を入力します。

横幅の間隔(Db)、縦幅の間隔(Dh)を入力します。

b, h

開口部が長方形である場合、横幅と縦幅を入力します。

r

開口部が円形または半円形である場合に、その半径を入力します。

補助寸法表示

開口部の寸法を表示します。

挿入タブ

挿入ダイアログボックス

挿入点

生成された板の基準点(Origin Point)が位置する既存モデル上の座標を全体座標系(ユーザー座標系)を基準にして入力します。

入力ボックスに直接座標値を入力するか、または画面で基準点の位置をクリックして、座標値を入力することができます。

回転角度

生成された板を既存のモデルに配置するために、板の全体座標系X(α), Y(β), Z(γ)軸に対する回転角度を入力します。

回転方向は右手法則に従います。

重複節点のマージ

既存モデルの節点と生成された板の節点が重複する場合に、節点のマージの可否を指定します。

: 節点のマージの可否を判定する許容誤差を設定します。

交差点で要素分割

既存モデルの要素が、板ウィザード機能によって新規に生成された板の要素に交差する場合に、その位置で既存の要素を

分割するかの可否を設定します。 : 要素の分割の可否を判定する許容誤差を設定します。

基準点

新規に生成する板構造の基準点を設定します。この点は、ウィザード画面で赤色の点で表示されます。

節点番号表示 : ウィザード画面に基準点(Origin Point)として設定可能な節点番号を表示します。
