グループ減衰：エネルギー比例型

時刻歴解析時に使う減衰比を要素グループおよび境界条件グループ別に異なって指定するときに使います。構造物で減衰定数が異なる材料、

制振および免震装置が設置されている場合に異なる要素をグループ別に指定した後にそれぞれ減衰比を加えることができます。

一般的に梁と柱部材のような構造部材はモデリンググループで指定し、境界条件（免震及び制振装置が設置されている構造

物を含む）の場合には境界条件グループで減衰比を定義します。

リボンメニュー　：　モデル > 材料 & 断面 > 非線形特性 > グループ減衰：エネルギー比例型

ツリーメニュー　：　メニュータブ > モデリング > 材料＆断面 > グループ減衰：エネルギー比例型

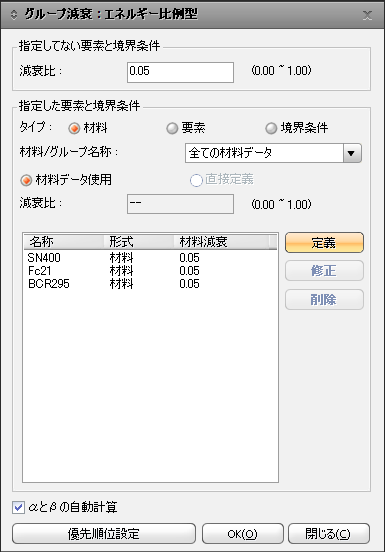

グループ減衰：エネルギー比例型ダイアログ

グループ又は材料ごとに減衰を指定してない部分に適用する減衰比を入力します。

材料別/グループ別に減衰比を指定する時に入力します。

タイプ

材料 : 材料ごとに減衰定数を指定する際に選択します。材料データが割り当てされた減衰比を適用します。

要素 : 要素グループ別に減衰比を指定する時に選択します。

境界条件 : 境界条件グループ別に減衰比を指定する時に選択します。該当される境界条件は弾性連結要素、汎用リンク、

　　　　　　　節点バネ支持です。

材料/グループ名称

1.　材料 : 材料データ名称指定

2.　モデル＞グループ＞要素グループ又は境界グループから定義したグループ名称を選択

Note1

全ての材料データによる材料ごとの減衰比一括設定

-　「全ての材料データ」を選択（デフォルト）

-　「デフォルト」チェック : 材料データで設定されている減衰比を利用して材料ごとの減衰比を一括設定

材料データを使用 : 材料データで設定した減衰比を適用

直接定義 : 使用者定義（全ての材料データを選択した場合は使用できない）

Note2

グループで指定してない部材又は境界条件の場合は定義されていない要素と境界条件で定義した減衰比を利用して、

グループで指定した部材又は指定した要素と境界条件で定義した減衰比を用いて時刻歴解析時に使用します。

モード減衰を用いて解析を行う場合、結果＞グループ減衰に基づいたモード別の減衰定数から主モードの振動数を利用してαとβを

自動で求めることができます。ただし、チェックオンの場合のみこの機能は活性化されます。

1個の要素に材料データと要素グループの減衰が重複設定されている場合の優先順位

材料データ : 材料データに設定された減衰による減衰定数が解析に適用されます。

要素グループ : 要素グループによって設定された減衰比によって決定されます。

減衰定数が小さい方 : 減衰定数が小さい方が適用されます。

減衰定数が大きい方 : 減衰定数が大きい方が適用されます。

Note3

質量&剛性比例型減衰の場合、固有値解析はLanczos方法のみ使用可能
