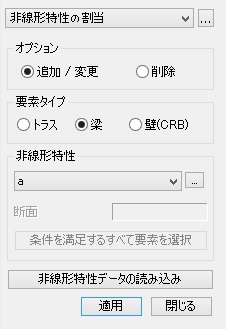

非線形特性の割当

オプション

追加/変更 : 非線形特性を新規入力、または更新する場合

削除 : 既に入力されている非線形特性を削除する場合

要素タイプ

非線形特性を適用する要素タイプを選択します。

現在は梁要素にのみ非線形特性を適用することができます。

非線形特性

適用する非線形特性を選択します。

断面

選択した非線形特性に入力された断面を表示します。

モデルビュー上で上の４つの項目がすべて一致する部材を選択してくれます。

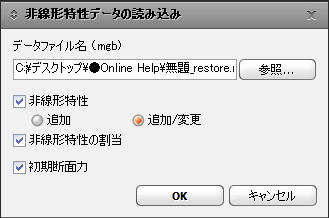

非線形特性データの読み込み

をクリックして他のファイルの非線形特性データを

読み込みます。

データファイル名

をクリックして非線形モデルの非線形特性データを読み込みます。

非線形特性

読み込んだ非線形特性モデルデータを追加/変更します。

非線形特性の割当

非線形特性データを割り当てます。

初期断面力

モデルに入力された初期断面力を読み込みます。

Note

現在のモデルデータに初期断面力がない場合には追加されます。また、現在の

モデルデータに初期断面力がある場合には変更されます。初期断面力の存在

可否は荷重 > 初期断面力>微小変形 > 初期断面力で確認することができます。
