断面 - 組立材
線要素(トラス要素、引張専用要素、圧縮専用要素、ケーブル要素、ギャップ要素、フック要素、梁要素)の断面性能を入力します。
組立材タブでは、2つの標準的な断面が組合わされて形成する組立断面の断面性能を入力します。
リボンメニュー ： モデル > 材料 & 断面 > 断面 > 断面
リボンメニュー ： 2次設計 > 断面/厚さ > 梁/柱/ブレース
ツリーメニュー ： メニュータブ > モデリング > 材料 & 断面 > 断面
ツリーメニュー ： 2次設計タブ > 断面/厚さ > 梁/柱/ブレース

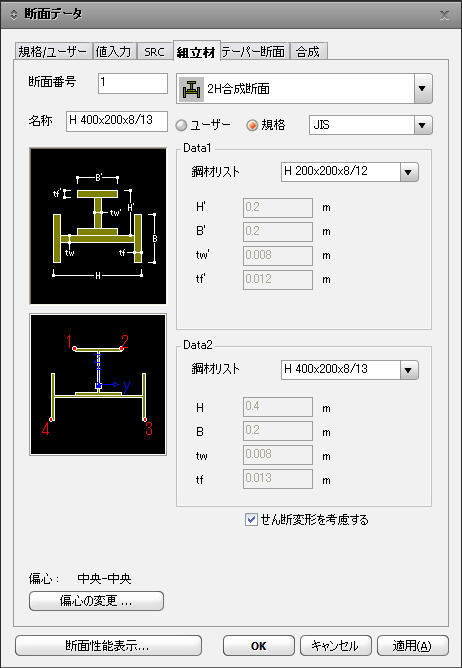

断面 - 組立材ダイアログボックス
■ 断面形状リスト
使用する組立断面の形状を指定します。
ユーザー : 標準化された断面に必要な寸法を入力して、断面を定義する場合に指定します。
規格 : 国別の規格の断面リストから使用する断面を選択する時に指定します。
右側の規格リストから選択します。
JIS2K : 日本工業規格 2000
JIS : 日本工業規格
AISC10(US) : American Institute of Steel Construction, 2010 (US Unit : lb、in)
AISC10(SI) : American Institute of Steel Construction, 2010 (SI Unit : kN、m)
AISC05(US) : American Institute of Steel Construction, 2005 (US Unit : lb、in)
AISC05(SI) : American Institute of Steel Construction, 2005 (SI Unit : kN、m)
AISC2K(US) : American Institute of Steel Construction, 2000 (US Unit : lb, in)
AISC2K(SI) : American Institute of Steel Construction, 2000 (SI Unit : kN, m)
AISC : American Institute of Steel Construction
CISC02(US) : Canadian Institute of Steel Construction (US Unit : lb, in)
CISC02(SI) : Canadian Institute of Steel Construction (SI Unit : kN, m)
BS : British Standard
BS4 - 93 : British Standard / BS 4-1 : 1993
DIN : Deutches Institut fur Normung e.v
UNI: Italian National Standard
GOST: Russian National Standard
STO_ASChM: Russian National Standard
GB-YB : Guojia Biao Zhun-Yejin Bu Biao Zhun
GB-YB05 : Guojia Biao Zhun-Yejin Bu Biao Zhun(2005)
KS : 韓国工業規格
Pacific(SI) : Bentley Pacific Standards (SI Unit : kN, m)
IS : Indian Standards
IS808 : Indian Standards (Angle, Channel, H-Section)
IS1161: Indian Standards (Pipe)
CNS91 : Taiwan Standards
■ データ 1、データ 2
組立材の断面を構成する二つの種類の単位断面をそれぞれ入力します。
鋼材リスト : 断面名を直接入力または断面リスト表から断面を選択します。断面名を直接入力する時は、データベースの
断面表記と一致している必要があります。
例) JIS、KS : H 400X200X8/13、AISC : W36X280
H、B、... : ダイアログボックス左側の図を参照して寸法を入力します。
Note
現在サポートしている複合断面の中で設計検討が可能な断面は次のようになります。
1. 規準 : KSSC-ASD03, AISC-ASD89, TWN-ASD90
2. 断面 : H-T Combined Shape, 2T(Web Opened H), H-Shape with 2T or Web
