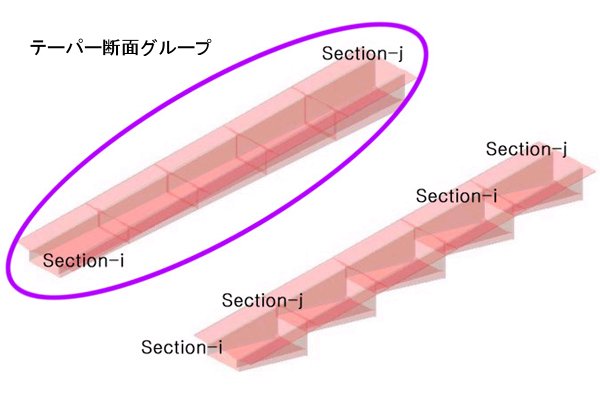

テーパー断面グループ

テーパー断面グループ

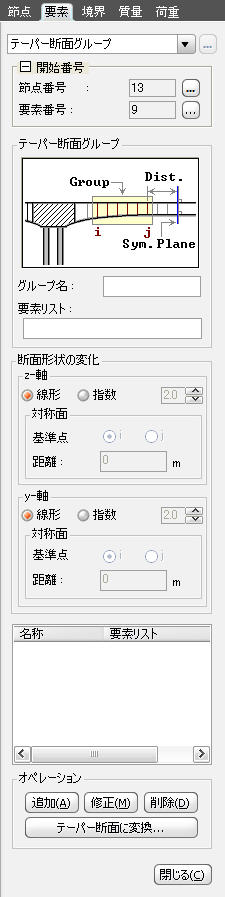

テーパー断面のグループを定義します。

グループ名 : テーパー断面のグループ名

要素リスト : テーパー断面に属する要素の番号

Note
選択機能を使用する場合、画面で選択された要素の番号が、要素リストに自動

入力されます。ただし、同時に選択する要素は、同じ断面でなければなりません。

断面形状の変化

要素座標系の軸方向別に、断面形状の変化を定義します。

z-軸(y-軸) :要素座標系z(y)軸方向の断面寸法変化

線形 : 直線にしたがって線形に変化

指数 : 右側の入力ボックスで、曲線を定義する関数の次数を変更することができます。

対称平面 : 断面の外郭形状が、2次曲線を成す場合、曲線の接線が要素座標系の

　　　　　　　x軸と平行になる位置を入力します。

基準点 : 対称面を定義するための基準点
距離 : 基準点から対称面までの要素座標系x軸方向の距離

Note
断面の形状が2次曲線を成す場合、曲線を定義するためには、曲線上の3つの点の

位置情報が必要です。テーパー断面の断面データ(Section Property)の断面-ｉと

断面-ｊによって、二つの点が自動計算されます。最後の点は、対称平面の位置を

定義して設定します。定義しようとするテーパー断面が長さ方向に対称であると

仮定すれば対称面で曲線の接線は、要素座標系x軸と平行になり、要素の断面

とは垂直になります。

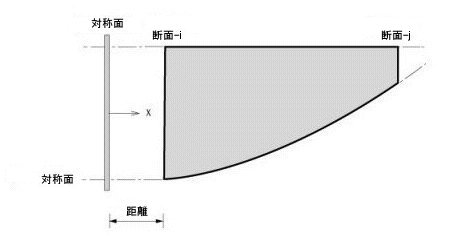

(a) 対称面がi端の場合

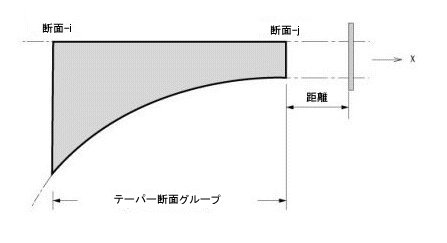

(b) 対称面が j 端の場合

対称平面の適用

ボタンをクリックすると、定義したテーパー断面のグループがリストに追加

されます。リストから入力内容を修正するには、 を、削除するには

  ボタンをクリックします。

テーパー断面に変換すると、要素の分割状態によって、自動計算された断面データが

それぞれの要素に割当てられます。これら自動生成されるテーパー断面データは、開

始の断面番号を入力すると、その番号から自動的に割り振られます。
テーパー断面の断面情報が断面データに変換されると、変換されたテーパー断面の

グループは自動削除されます。
