板剛性の増減係数テーブル
板要素の断面性能に適用される増減係数をスプレッド・シート形式のテーブルで入力または修正します。
テーブル ツールは、強力で多様な各種機能を内蔵しています。詳しい使用方法は次の項目を参照してください。
リボンメニュー ： モデル > テーブル > 材料 & 断面 > plate stiffness scale factor table
ツリーメニュー ： テーブルタブ > モデルテーブル > 材料 & 断面 > plate stiffness scale factor table
テーブルツールの使用方法に従い、以下のデータを入力または修正します。
節点 テーブ
要素 : 要素番号

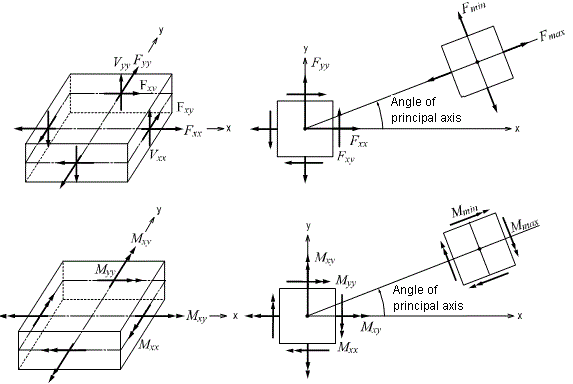

軸力(Fxx) : 要素座標系またはユーザー座標系x軸方向の軸力に対する板剛性の低減係数
軸力(Fyy) : 要素座標系またはユーザー座標系y軸方向の軸力に対する板剛性の低減係数
せん断(Fxy) : 要素座標系またはユーザー座標系のy-z平面及び
x-z平面に対する単位幅当たりの面内せん断力に対する板剛性の低減係数
曲げ(Mxx) : 要素座標系またはユーザー座標系 x軸方向の単位幅当たりの曲げモーメントに対する板剛性の低減係数
曲げ(Myy) : 要素座標系またはユーザー座標系 y軸方向の単位幅当たりの曲げモーメントに対する板剛性の低減係数
ねじり(Mxy) : 要素座標系またはユーザー座標系の y-z平面及び x-z平面に対する単位幅当たりの
ねじりモーメントに対する板剛性の低減係数
せん断(Vxx) : 要素座標系またはユーザー座標系のy-z平面に対する単位幅当たりの面外せん断力に対する板剛性の低減係数
せん断(Vyy) : 要素座標系またはユーザー座標系のx-z平面に対する単位幅当たりの面外せん断力に対する板剛性の低減係数
ユーザー : チェックオンすると剛性低減係数をユーザ定義方向とします。
Local Axis : 節点座標系で定義
Coordinate Dir. : 全体座標系や円柱軸で定義
Origin Point(m) :円柱軸選択時に円柱軸の原点
Ref. Vector(m) : ベクトルで節点座標系を定義
グループ : 境界グループを選択
