汎用リンク要素プロパーティの変更

荷重条件/解析条件別に境界条件組合わせを別途で定義する解析を行う時に汎用リンク要素の属性変化情報を定義します。

汎用リンク要素プロパティの変更は、荷重条件あるいは解析条件別に違う境界条件を適用して解析を行う機能です。

この機能は、一つのモデルの中で解析条件ごとにそれぞれ違う境界条件を適用する機能で、解析＞荷重条件別の境界条件データ

機能から荷重条件あるいは解析条件別に適用します。

汎用リンク以外の他の境界条件は荷重条件別の境界条件データの機能から直接荷重条件/解析条件ごとに活性化/非活性化す

ることができますが、汎用リンクは機能上の問題で活性化/非活性化が不可能です。よって、汎用リンク特性が変更される情報を

ここから別途定義して荷重条件別の境界条件データ機能から適用しなければなりません。

ただし、施工段階解析を行う時には本機能を適用することができません。

本機能はディスプレイ＞境界条件の汎用リンクプロパティの変更をチェックすると画面上で確認することができます。

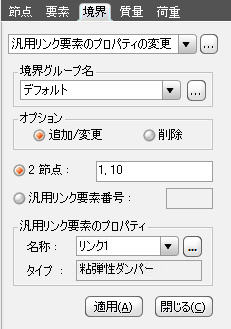

リボンメニュー　：　モデル > 境界条件 > バネ/リンク > 汎用リンク要素プロパーティの変更

ツリーメニュー　：　モデリング > 境界条件 > 汎用リンク要素プロパーティの変更
